| ब्रांड नाम: | Hypet |
| मॉडल संख्या: | एचडीपीई / एलडीपीई / पीपी / पीईटी लकड़ी के पेलेटिंग लाइन |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | USD 51000/set |
| प्रसव का समय: | 45~75 दिन |
| भुगतान की शर्तें: | एल/सी, टी/टी |

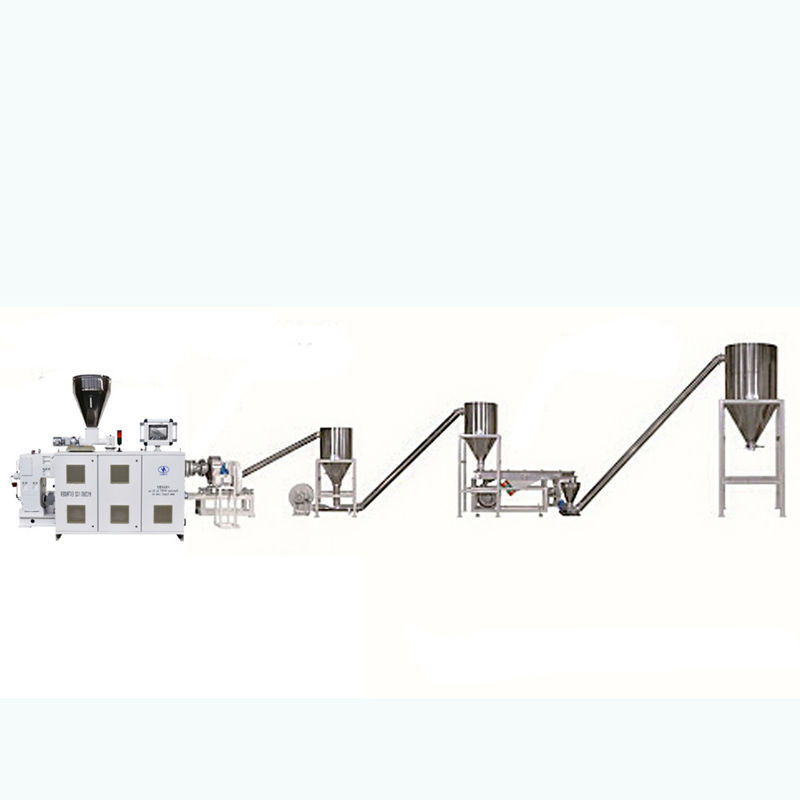

एचडीपीई / एलडीपीई / पीपी / पीईटी लकड़ी के पेलेटिंग लाइन
A. HYPET WPC ठोस प्रोफाइल उत्पादन लाइन की विशेषता
| एस एन | पद | विन्यास चुनना |
| 1 | उत्पादन नियंत्रण प्रणाली | पीएलसी नियंत्रण प्रणाली |
| 2 | मुख्य विद्युत नियंत्रण कैबिनेट की शीतलन प्रणाली | फैन शीतलन |
| 3 | मुख्य मोटर | प्रसिद्ध इन्वर्टर के साथ एसी मोटर |
| 4 | दबाव सेंसर | दो भागों में HYPET व्यक्तिगत तापमान और दबाव नियंत्रण |
| 5 | कोर थर्मोरेगुलेशन नियंत्रण | आंतरिक बंद सर्पिल हीट बैलेंसिंग सिस्टम। |
| 6 | पेंच और बैरल की सामग्री | 38CrMoAlA+विशेष मिश्र धातु+पोलिशिंग |
| 7 | मात्रात्मक भोजन प्रणाली का मिश्रण कार्य | मिश्रण उपकरण विकल्प के साथ जुड़वां पेंच |
नोटः यह तालिका संलग्न फ़ाइल के रूप में है जो पूरी लाइन पर कॉन्फ़िगरेशन के चयन के लिए है।
| एस एन | स्थिति | विनिर्देश | विवरण |
| 1 |
प्राकृतिक परिस्थिति स्थिति |
कार्यस्थल | इनडोर उपयोग |
| आर्द्रता | 85% कोई संघनक नहीं | ||
| तापमान | 0~40 °C | ||
| 2 |
विद्युत स्रोत |
स्थापना क्षमता | 60 किलोवाट |
| विद्युत आपूर्ति | 3पी+एन+पीई | ||
| वोल्टेज/आवृत्ति | 380V/50Hz अन्य विकल्प हो सकता है | ||
| 3 | शीतलन जल | तापमान | ≤15 °C |
| पानी का दबाव | ≥0.3MPa | ||
| प्रवाह | ~15 m3/h | ||
| 4 | एयर कंडीशनर | कंप्रेसर हवा का दबाव | ≥0.6MPa |
| प्रवाह | ~0.9 m3/min |
नोटः प्रसंस्करण सामग्री और कार्य स्थितियों के अनुसार एक्सट्रूज़न क्षमता बदल जाएगी।
हाइपेट लाइन की प्रौद्योगिकी में सुधार करने का अधिकार रखता है, यदि विनिर्देश में कोई संशोधन होता है, तो ग्राहक को सूचित नहीं किया जाएगा।
B. व्यापारिक वस्तुएं:
| एस एन | भागों का नाम | मात्रा |
| 1 | GTE-65B ट्विन स्क्रू होस्ट मशीन ((L/D=40) | 1 सेट |
| 2 | एक्सट्रूडर के लिए पेंच लोडर | 1 सेट |
| 3 | गोली काटने वाले के साथ सिर मर जाता है | 1 सेट |
| 4 | सर्पिल सेपरेटिंग हॉपर सिस्टम | 3 सेट |
| 5 | वाइब्रेटिंग स्क्रीन डिवाइस | 1 सेट |
C, मशीन का विनिर्देश
1,जीटीई-65बीट्विन स्क्रू होस्ट मशीन ((L/D=40)
| विनिर्देश | विवरण |
| मुख्य मोटर | 90KW (AC), जो सीमेंस मोटर विनिर्माण द्वारा उत्पादित किया जाता है। जापान YASKAWA आवृत्ति कनवर्टर का उपयोग गति समायोजन के लिए किया जाता है। |
| गियर बॉक्स |
उच्च गति और उच्च टोक़ गियरबॉक्स, और कमी अनुपात 2 है।5:1. कॉम्पैक्ट मेजबान मशीन में समानांतर तीन अक्षों के डिजाइन के साथ एकीकृत गति में कमी और टोक़ हस्तांतरण है। reducer में SKF लेयरिंग का उपयोग किया जाता है,टॉर्क ट्रांसफर डिवाइस और आउटपुट शाफ्ट में रेडियल असर के रूप मेंगियरबॉक्स की सामग्री 40CrNiMoAlA है और मशीनिंग परिशुद्धता 6 ग्रेड है। |
| स्क्रू | पेंच व्यासः Φ62.4 मिमी, एल / डी = 40:1 और पेंच अवरुद्ध प्रकार है। पेंच कोर शाफ्ट 40CrNiMoA से बना है, और पेंच धागा घटकों को आसान असेंबली और विधानसभा के साथ जोड़ता है।पेंच घटकों उच्च गुणवत्ता वाले उच्च गति उपकरण स्टील से बने होते हैं, W6Mo5Cr4V2, जो उच्च तापमान पर वैक्यूम कठोरता के साथ गर्मी उपचार प्राप्त करता है। संपूर्ण कठोरताः HRC58 ~ 60. |
| बैरल | बैरल की लंबाईः L = 240 मिमी/सेक्शन. 10 सेक्शन बैरल बॉडी. बैरल बॉडी मिश्र धातु कवर के साथ # 45 स्टील से बना है. बैरल कूलिंग तरीकाः पानी ठंडा। पहले बैरल का उपयोग सामग्री खिला के लिए किया जाता है;5.7.9वां बैरल वायुमंडल वेंटिलेशन के लिए है, 10वां बैरल एक्सट्रूज़न के लिए है। अन्य बैरल बंद मुंह के प्रकार के हैं। |
| हीटिंग सिस्टम | हीटिंग के लिए 9 सेक्शन (स्क्रीन चेंजर और डाई सहित) का प्रयोग किया जाता है।हीटिंग दक्षता उच्च है और तापमान बनाए रखने का प्रभाव अच्छा है क्योंकि हीटर के बाहर इस्तेमाल किया एस्बेस्टसहीटर का पृथक्करण प्रतिरोध 10MΩ से अधिक है और कुल ताप शक्ति लगभग 40KW है। |
| ट्विन स्क्रू फीडर | ट्विन स्क्रू फीडर का एक सेट, मोटर की शक्ति 1.5KW (एसी मोटर) है, जापान यास्कावा आवृत्ति कनवर्टर के साथ। हॉपर सामग्री स्टेनलेस स्टील है। |
| तेल स्नेहन प्रणाली | तेल पंप:0.75 किलोवाट |
| स्नेहन तेल का मॉडलःHai ब्रांड 6402 शंघाई में निर्मित, मध्यम भार गियर तेल, मॉडलः 85W/90GL - 4. | |
| कंडेनसर का मॉडलःSL 411 | |
| लुब तेल पंप का मॉडलःNB B10 | |
| नरम जल प्रणाली | बैरल के शरीर के अंदर नरम जल शीतलन का उपयोग किया जाता है, और मुख्य इनलेट और आउटलेट पाइप स्टेनलेस स्टील के होते हैं। |
| नरम पानी का डिब्बा बैरल शरीर से अलग है, जिसे साफ करने और मरम्मत करने के लिए सुविधाजनक है। | |
| Holland JOCK सोलेनोइड वाल्व, सोलेनोइड वाल्व शीतलन जल के परिसंचरण को नियंत्रित करता है, गैस वाल्व शीतलन जल के प्रवाह को नियंत्रित करता है। | |
| शीतलन का प्रकारः जल शीतलन | |
| शीतलन पंप की शक्तिः 0.75KW | |
| विद्युत कैबिनेट | 3 चरण 380V,AC 50Hz |
| मुख्य विद्युत नियंत्रण घटक सीमेंस उत्पाद हैं | |
| मुख्य मोटर 90 किलोवाट की शक्ति के साथ एसी मोटर हैं | |
| जापान YASKAWA आवृत्ति कनवर्टर को मेजबान मशीन के गति विनियमन उपकरण के लिए अपनाया जाता है। | |
| फ़ीडर के गति विनियमन उपकरण के लिए जापान YASKAWA आवृत्ति कनवर्टर को अपनाया जाता है। | |
| जापान से निर्यात किया गया बुद्धिमान तापमान नियंत्रण उपकरण आरकेसी हीटर के खुले सर्किट में पीआईडी पैरामीटर स्वचालित सेटिंग और निर्देश के साथ | |
| बुद्धिमान दबाव मीटर, 0 ~ 25Mpa की मीटरिंग रेंज के साथ | |
| हॉलैंड जोर्क से विद्युत चुम्बकीय वाल्व | |
| विद्युत नियंत्रण कैबिनेट तापमान नियंत्रण प्रणाली, ड्राइविंग प्रणाली और इंटरलॉक नियंत्रण प्रणाली को नियंत्रित करता है। |
2, गोली काटने के लिए मर सिर 1 सेट
| विनिर्देश | विवरण |
| छेद काटना | तीन पंक्तियों में |
| पैलेटिंग प्लेट सामग्री | लंबे जीवन में मोल्ड स्टील |
| चाकू | दो सेट |
3, सर्पिल सेपरेटिंग हॉपर सिस्टम 3 सेट
| विनिर्देश | विवरण |
| साइलो का आयतन | 500 किलो |
| परिवहन यंत्र | विद्युत पंखे से |
| हवा के पंखे की शक्ति | एसी इन्वर्टर द्वारा |
| मोटर शक्ति | 1.5kw |
4वाइब्रेटिंग स्क्रीन डिवाइस 1 सेट
| विनिर्देश | विवरण |
| वाइब्रेटिंग मोटर | 500 किलो |
| सर्पिल सेपरेटिंग हॉपर सिस्टम | पंखे आदि सहित 2 सेट |
