उच्च क्षमता वाली पीईटी पेलेटिजिंग मशीन पीवीसी रीसायकल ट्विन स्क्रू एक्सट्रूडर वाटर फ्लशिंग स्ट्रैंड्स पेलेटिजिंग लाइन

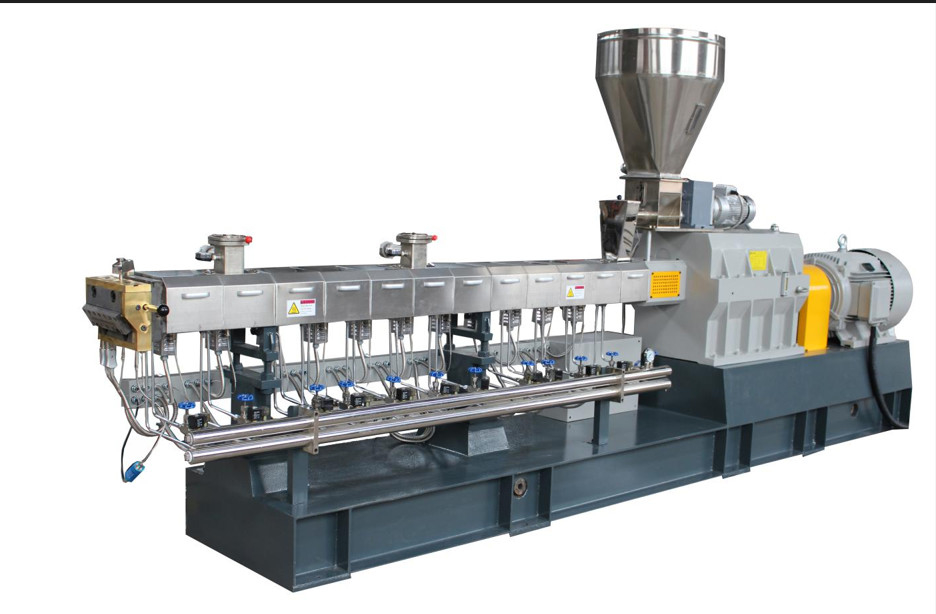

ट्विन स्क्रू एक्सट्रूडर का पानीfलशिंग स्ट्रैंड्स पेलेटिंग लाइन GTE-52B/40/500-55kw

A. उपयोग की स्थितिः

आवेदनः पीईटी चिप्स या फ्लेक्स

उत्पादनः कच्चे माल, सूत्र और प्रसंस्करण की स्थिति आदि के आधार पर लगभग 130-200 किलोग्राम/घंटा।

विद्युत विद्युत स्रोत:3 × 380V पांच धागे; 50hz;

संपीड़ित हवा:5-8 बार

पानीः-3-5बार; -10-30°C;

आवश्यकताओं में ऐसी अशुद्धियाँ नहीं होनी चाहिए जो हीट एक्सचेंजर के अवरुद्ध होने और क्षरण का कारण बन सकती हैं

B. वाणिज्यिक वस्तुएं:

C.मुख्य विनिर्देश

1.पेंच लोडर

• ZJF-300 पेंच लोडर, मोटर की शक्ति 1.5 kw है
• लोडर की क्षमता 400 किलो है
• कच्चे माल के संपर्क में आने वाले सभी भाग स्टेनलेस स्टील से बने होते हैं।

2.GTE-52B मेजबान मशीन L/D=44 आर मैक्स = 500 आरपीएम

• मुख्य मोटर शक्ति 55kw ((एसी) है, जो सीमेंस दोनों मोटर निर्माण द्वारा उत्पादित है।
• B प्रकार उच्च गति और उच्च टोक़ गियरबॉक्स और कमी अनुपात 3:1कॉम्पैक्ट मेजबान मशीन में समानांतर तीन अक्षों के डिजाइन के साथ एकीकृत गति में कमी और टोक़ हस्तांतरण है।टॉर्क ट्रांसफर डिवाइस और आउटपुट शाफ्ट में रेडियल असर के रूप मेंगियरबॉक्स की सामग्री 40CrNiMoAlA है और मशीनिंग परिशुद्धता 6 ग्रेड है।
• पेंच व्यासः Φ51.4 मिमी, L / D = 44:1 और पेंच अवरुद्ध प्रकार है। पेंच कोर शाफ्ट 40CrNiMoA से बना है, और पेंच धागा घटकों एक involute वक्र में कोर शाफ्ट के साथ कनेक्ट,जिसमें उच्च तीव्रता है, बड़े भार, और आसान असेंबलिंग और विधानसभा. पेंच घटकों उच्च गुणवत्ता वाले उच्च गति उपकरण स्टील, W6Mo5Cr4V2 से बने होते हैं,उच्च तापमान पर वैक्यूम कठोरता के साथ गर्मी उपचार प्राप्त. पूरी कठोरताः एचआरसी 58 ~ 60.

बैरल की लंबाईः L=210mm/section. 11 सेक्शन बैरल बॉडी. बैरल 38CrMoAlA से बना है. बैरल ठंडा करने का तरीकाः पानी ठंडा. 1^णबैरल का प्रयोग भोजन सामग्री के लिए किया जाता है;^थवेंटिलेशन बैरल और 8 है।10^thबैरल वैक्यूम के लिए है, 11^थबैरल एक्सट्रूज़न के लिए है। अन्य बैरल बंद मुंह के प्रकार के हैं।

हीटिंग सिस्टमः हीटिंग के लिए 11 सेक्शन (स्क्रीन चेंजर और मर सहित) का उपयोग किया जाता है।अन्य वर्गों के लिए कास्ट एल्यूमीनियम हीटर का प्रयोग किया जाता हैहीटिंग की दक्षता उच्च है और हीटर के बाहर इस्तेमाल किए जाने वाले एस्बेस्टस के रूप में तापमान बनाए रखने का प्रभाव अच्छा है।हीटर का जमीनी प्रतिरोध 10MΩ से अधिक है और कुल ताप शक्ति लगभग 25 kw है.

3.GTE-50 ट्विन स्क्रू फीडर

• फीडर का एक सेट जिसकी फीडिंग मोटर शक्ति 0.75kw है। गति समायोजन के लिए एबीबी आवृत्ति नियंत्रण का उपयोग किया जाता है। गति अनुपात 17:1.
• फीडर बॉडी में क्षैतिज हलचल उपकरण और फीडर गियरबॉक्स के अंदर स्नेहन तेल है।
• हॉपर की सामग्री स्टेनलेस स्टील है और यह फीडर में प्रयुक्त स्प्रिंग स्क्रू है।

4.तेल स्नेहन प्रणाली

• तेल पंप शक्तिः0.55 kw
• स्नेहन तेल का मॉडलःHai ब्रांड 6402 शंघाई में निर्मित, मध्यम भार गियर तेल, मॉडलः 85W/90GL - 4.
• कंडेनसर मॉडलःSL-408
• लुब तेल पंप का मॉडलःNB B10

तेल की गंदगी को साफ करने के लिए फिल्टर का उपयोग करें। लंबे जीवन के लिए गियरबॉक्स की रक्षा करें।

दबाव संकेतक का उपयोग करके तेल स्नेहन की निगरानी करें।

5.नरम जल प्रणाली

• बैरल के शरीर के अंदर नरम जल शीतलन का उपयोग किया जाता है, और मुख्य इनलेट और आउटलेट पाइप स्टेनलेस स्टील के होते हैं।
• नरम पानी का डिब्बा बैरल शरीर से अलग है, जिसे साफ करने और मरम्मत करने के लिए सुविधाजनक है।
• Holland JOCK सोलेनोइड वाल्व
• शीतलन का प्रकारः जल शीतलन
• शीतलन पंप की शक्तिः 0.55kw

6.वैक्यूम प्रणाली

• वाटर रिंग वैक्यूम पंप
• ड्राइविंग शक्ति के लिए मोटरः 2.2 kw
• अधिकतम सांस लेने की क्षमताः 8-20L/S
• पाइप वैक्यूम पंप को जोड़ता है और वैक्यूम कक्ष में पानी के वापस प्रवाह को रोकने के लिए होल्डिंग वाल्व होता है।

7.हाइड्रोलिक स्क्रीन चेंजर

• हाइड्रोलिक स्क्रीन चेंजर, प्लेट फिल्टर, बहुत बड़ा फिल्टर आकार। स्क्रीन चेंजर का संचालन सरल है, जो उत्पादन की निरंतरता प्राप्त कर सकता है
• कासा हीटर
• हाइड्रोलिक स्टेशन की शक्ति 2.2kw है, स्क्रीन बदलने के लिए डबल सिलेंडर

8.पानी ठंडा मर सिर

• डेरिक प्रकार मर, रॉड हीटर मर सिर के लिए प्रयोग किया जाता है
• छेद 9 - Φ5.5 मिमी

9.जल निकासीखलिहान

• पानी के पात्र स्टेनलेस स्टील SUS304 से बना है, मोडः 3000 मिमी
• यह हवा के सिलेंडर द्वारा स्थानांतरित किया जा सकता है, जो आमतौर पर मशीन को चालू या बंद करते समय काम करता है।
• इसमें पानी के प्रवाह के दबाव को नियंत्रित करने के लिए एक प्लेट है।

10.फ्लशिंग पेलेटिज़र

• पेलेटिज़र की अधिकतम क्षमताः 300 किलोग्राम/घंटा
• स्ट्रैंड की अधिकतम मात्राः 20 पीसी
• उत्पाद का आकारः Φ3 × 3 मिमी
• पेलेटिज़र के लिए मोटर की शक्तिः 4 kw
• गति नियंत्रक: एबीबी
• पेलेटिज़र रोलर की सामग्रीः Zc60 ब्लेड के साथ स्टेनलेस स्टील का शरीर।

11.निर्जलीकरण मशीन

• मोटर की शक्ति 3 kw है
• जल पंप की शक्ति 2.2 किलोवाट है
• एक सेट पानी शीतलन टैंक

12.वाइब्रेटिंग सीव

• ZS-0.3 वाइब्रेटिंग सिट.
• मोटर की शक्ति 0.4 kw × 1 है
• कंपन की क्षमता 300 किलोग्राम/घंटा है

13.उत्पाद साइलो

• ब्लोअर की शक्तिः 2.2 kw
• पाइपलाइन स्टेनलेस स्टील से बनी है
• साइलो का आयतन: 0.8 सीबीएम
• सामग्रीः स्टेनलेस स्टील
• विसर्जन वाल्व के साथ

14.विद्युत कैबिनेट

• 3 × 380V, एसी, 50 हर्ट्ज.
• मुख्य नियंत्रण घटक एलजी उत्पाद हैं।
• नियंत्रण बटन फ्रांस के श्नाइडर उत्पाद हैं।
• मुख्य मोटर: एसी, मोटर 55 किलोवाट
• एबीबी कनवर्टर मेजबान मशीन की गति विनियमन डिवाइस के लिए अपनाया जाता है
• एबीबी आवृत्ति कनवर्टर को फीडर के वेग विनियमन उपकरण के लिए अपनाया जाता है।
• दबाव मीटर रेंजः 0-25 एमपीए.
• इलेक्ट्रोमैग्नेटिक वाल्व होलैंड के जोर्क से है।
• विद्युत नियंत्रण प्रणाली तापमान नियंत्रण प्रणाली, ड्राइविंग प्रणाली और इंटरलॉकिंग नियंत्रण प्रणाली को नियंत्रित करती है।

15.स्पेयर पार्ट

• स्क्रू तत्व ~ 400 मिमी
• विद्युत हीटर बंद कास्ट एल्यूमीनियम हीटर 1 जोड़ी

खुली कास्ट एल्यूमीनियम हीटर 1 जोड़ी

सिर हीटर 1 जोड़ी

• प्रबलित तेल सील 3 टुकड़े
• ओ के आकार की अंगूठी 2 टुकड़े
• टूल बॉक्स 1 इकाई
• तांबे की पट्टी Φ30 × 250 मिमी 1 टुकड़ा
• एस्बेस्टस दस्ताने 2 टुकड़े

16.तकनीकी दस्तावेज

• विद्युत संयोजन के चित्र 1 सेट
• ट्विन-स्क्रू एक्सट्रूडर का उपयोगकर्ता पुस्तिका 1 सेट
• आवृत्ति परिवर्तक का उपयोगकर्ता पुस्तिका 1 सेट
• तापमान नियंत्रण मीटर के उपयोगकर्ता के मैनुअल 1 सेट
• गियरबॉक्स संरचना का स्केच नक्शा 1 सेट
• पेंच संयोजन चित्र 1 सेट
• योग्यता प्रमाण पत्र 1 सेट
• खरीदे गए भाग 1 सेट का विनिर्देश और प्रमाणन
