उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Hypet
प्रमाणन:
ISO9001,CE
मॉडल संख्या:
HYSJ150/38 एचडीपीई पीई PERT पाइप के लिए सिंगल स्क्रू एक्सट्रूडर
विडियो
विडियो
विडियो

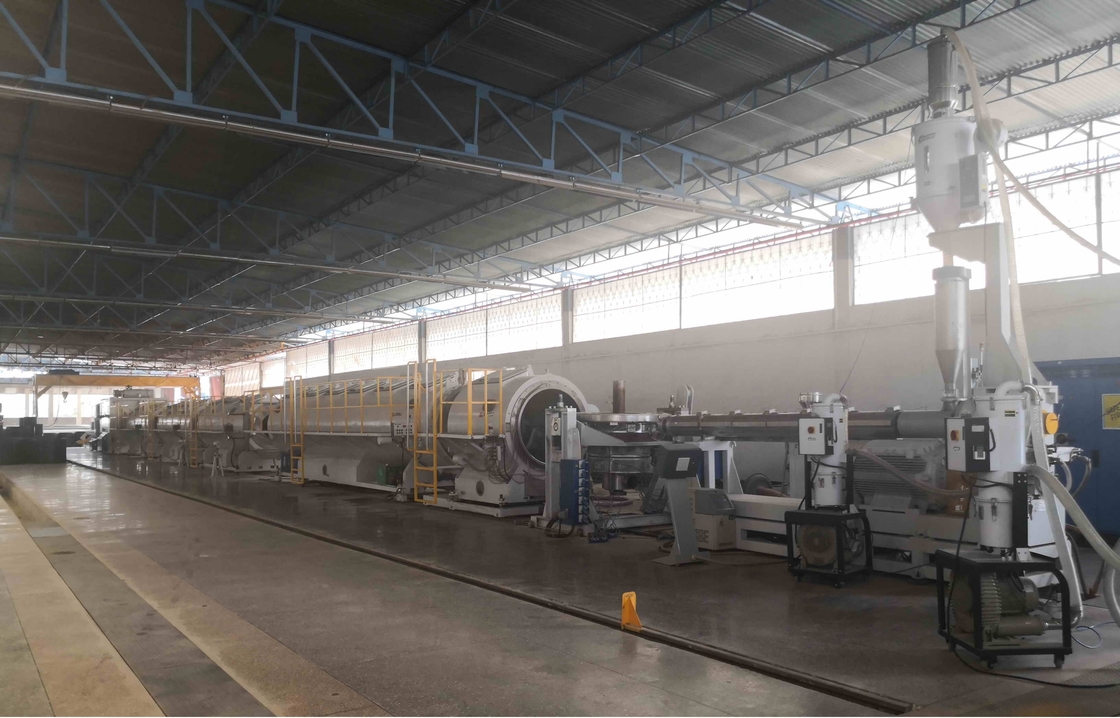

400-1000मिमीपीई पीइपेपीप्रतिपादनएसजे के साथ पंक्ति150/38एक्सट्रूडर400 किलोवाट 1400 किलोग्राम/घंटा की शक्ति
ए.हाइपेट की विशेषता400-1000 मिमीपीईपाइप ईएक्सट्रूज़न लाइन
HYPET अनूठे फायदे अन्य आपूर्तिकर्ता के साथ समान सुविधाओं को छोड़कर
| एस एन | पद | विशेषता |
| 1 | उच्च उत्पादन | दूसरों की तुलना में उच्चतम उत्पादन सुनिश्चित करें |
| 2 | नई तकनीक गियर बॉक्स | उच्च टोक़ गियर बॉक्स |
| 3 | पेंच और बैरल | द्वि-धातु सामग्री आपको 24 महीने तक काम करने का जीवन सुनिश्चित करती है। |
| 4 | विद्युत तत्व और बॉक्स | डिटेचेबल में, विश्व प्रसिद्ध ब्रांड जैसे एबीबी, सीमेंस, श्नाइडर, डेल्टा के साथ, अच्छी तरह से संगठित। |
| 5 | HYPET पीएलसी नियंत्रण प्रणाली | ऑपरेशन के साथ आसान, प्रबंधन पूर्ण, ऊर्जा की बचत और गिनती, और बुद्धिमान नियंत्रण प्रणाली |
| 6 | पाइप चमकाने वाला यंत्र | पाइप को चमकदार और चिकना बनाने के लिए |
| 7 | वैक्यूम टैंक 304 स्टेनलेस | पानी का स्तर और तापमान स्वचालित रूप से नियंत्रित |
| 8 | प्लैनेटरी चिपलेस कटर | सामग्री को बचाने के लिए पाइप काटने के लिए नई डिवाइस में |
B. व्यापारिक वस्तुएं:
| एस एन | मुख्य विषय | मात्रा |
| SJ150/38 एक्सट्रूडर के साथ 400-1000 मिमी पीई पाइप लाइन | ||
| 1 | HYSJ150/38 एकल पेंच extruder 400kw मोटर शक्ति | 1 सेट |
| 2 | चीन में निर्मित प्रति मीटर वजन के लिए गुरुत्वाकर्षण प्रणाली | 1 सेट |
| 3 | HD3000 ऊर्ध्वाधर गर्म सुखानेवाला | 1 सेट |
| 4 | वैक्यूम ऑटो लोडर AL700 | दो सेट |
| 5 | HYSJ35/25 रंग पट्टी के लिए एकल पेंच extruder | 1 सेट |
| 6 | मोल्ड सिरः 400/450/500/560/630/710/800/900/1000 मिमी पीएन 8-10-16-20 में | 1 सेट |
| 7 | 3,000 मिमी में वैक्यूम टैंक | 1 सेट |
| 8 | 9,000 मिमी में वैक्यूम टैंक | 1 सेट |
| 9 | 400/450/500/560/630/710/800/900/1000 मिमी के लिए वैक्यूम टैंक सीलिंग डिवाइस | 1 सेट |
| 10 | पीई पाइप के लिए क्लैंपिंग डिवाइस | 1 सेट |
| 11 | 9,000 मिमी में शीतलन टैंक | 3 सेट |
| 12 | 400/450/500/560/630/710/800/900/1000 मिमी के लिए शीतलन टैंक सील करने की डिवाइस | 3 सेट |
| 13 | निकालने की इकाई 10 पंजे प्रकार | 1 सेट |
| 14 | प्लैनेटरी कटर | 1 सेट |
| 15 | स्टैकर | 1 सेट |
टिप्पणियाँ:
1. कीमत और गंतव्य की स्थिति वुहान चीन से बाहर
2भुगतान विधि: कुल राशि का 30% टी/टी द्वारा जमा के रूप में भुगतान किया जाएगा, शेष राशि का भुगतान परीक्षण के बाद और शिपिंग से पहले टी/टी या दृष्टि पर अपरिवर्तनीय एल/सी द्वारा किया जाएगा।
3प्रसव की अवधि: जमा राशि प्राप्त होने के 60 दिन बाद।
4वैधता अवधिः गारंटी के 30 दिन बाद।
5. वारंटीः ग्राहक की दुकान में चालू होने के बाद एक वर्ष।
6प्रशिक्षणः चीन में और ग्राहक की दुकान में दोनों उपलब्ध हैं।
C, मशीन का विनिर्देश
| भाग | पद | विवरण | |
| एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-150/38 एकल पेंच | |
| आउटपुट | पीई के लिए 1500 किलोग्राम/घंटा | ||
| केंद्र की ऊंचाई | 1300 मिमी | ||
| आयाम | 6950 x 1650 x 2650 मिमी | ||
| वजन | 8000 किलो | ||
| स्क्रू | व्यास | Ø150 मिमी | |
| स्क्रू आईडी अनुपात | 38:1 | ||
| पेंच की गति | 94 आरपीएम | ||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| पेंच का कोर | तापमान के लिए स्वतः नियंत्रण | ||
| बैरल | सामग्री | द्विधातु बैरल | |
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | ||
| हीटिंग नियंत्रण क्षेत्र | 10 क्षेत्र | ||
| हीटिंग तरीका | कास्ट एल्यूमीनियम हीटर | ||
| हीटिंग पावर | 10 kw x 8 सेट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| शीतलन शक्ति | 0.75 kw x 8 सेट | ||
| गियर बॉक्स | आवास सामग्री | लचीला लोहा QT-500 | |
| गियर सामग्री | 20CrMnTi | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| ड्राइविंग मोटर | एसी मोटर की शक्ति | 400 किलोवाट का एसी मोटर | |
| एसी इन्वर्टर नियंत्रक | भारी प्रकार के डेल्टा इन्वर्टर | ||
| विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली | पूर्ण सीएमएनएस पीएलसी नियंत्रण प्रणाली हाइपेट सॉफ्टवेयर के साथ। | |
| नियंत्रण विकल्पः | आरकेसी और पारंपरिक नियंत्रण की पेशकश की जा सकती है | ||
| विद्युत घटक | सीमेंस में ब्रांड, श्नाइडर आरकेसी ओमरोन, एबीबी, फुजी, और चीन में छोटे महत्वहीन भागों प्रसिद्ध ब्रांड | ||
| मरने के सिर के लिए अतिरिक्त तापमान क्षेत्र | वास्तविक हीटिंग जोन के अनुसार बनाया गया | ||
2.ऊर्ध्वाधर गर्म सुखानेवाला
| विनिर्देश | विवरण |
| मॉडल संख्या | HY-HD3000 |
| शक्ति | 3000 किलो |
| हीटर | 7.5 एचपी |
| क्रांति | 3W |
| मनोभ्रंश | 380V 3P 50HZ |
| वजन | 1300 किलो |
3.वैक्यूमऑटो लोडर
| विनिर्देश | पैरामीटर |
| मॉडल | AL700 |
| कार्यपत्र | प्रेरक प्रकार |
| शक्ति | 1.5kw, 3P |
| क्षमता | 550 किलो |
| मात्रा | 10 लीटर |
| फ़ीडिंग नली का व्यास | Ф38 मिमी |
| खिलाने का समय | 10-15 सेकंड |
| शरीर का आयाम | 410 × 400 × 710 मिमी |
| हॉपर आयाम | 420×290×500 मिमी |
| वजन |
80 किलो |
4.HY35/25 रंग पट्टी के लिए एकल पेंच extruder
| विनिर्देश | विवरण |
| बैरल | 38CrMoAIA,नाइट्रिफिकेशन |
| स्क्रू | 38CrMoAIA,नाइट्रिफिकेशन |
| आउटपुट | 17 किलोग्राम/घंटा |
| स्क्रू का व्यास | Ø35 मिमी |
| स्क्रू एल/डी | 25:1 |
| ड्राइव शक्ति | 4 किलोवाट |
| मोटर नियंत्रण | एसी इन्वर्टर, डेल्टा |
5. मर सिरः G1000 4 दबाव ग्रेड में
| विनिर्देश | विवरण |
| डिजाइन विधि | जर्मनी से तकनीकी के अनुसार |
| पाइप के आकार | पीएन 8-10-16-20 में 400/450/500/560/630/710/800/900/1000 मिमी |
| मोर्टार के सिर की सामग्री | 40CrMo |
| कैलिब्रेटिंग आस्तीन की सामग्री | विकल्प के लिए तांबा या स्टेनलेस स्टील। |
| प्रवाह चैनल | क्रोम लेपित |
| पाइप ब्राइट फ़ंक्शन | HYPET के साथ उज्ज्वल |
| हीटर |
मीका स्टेनलेस स्टील के हीटर |

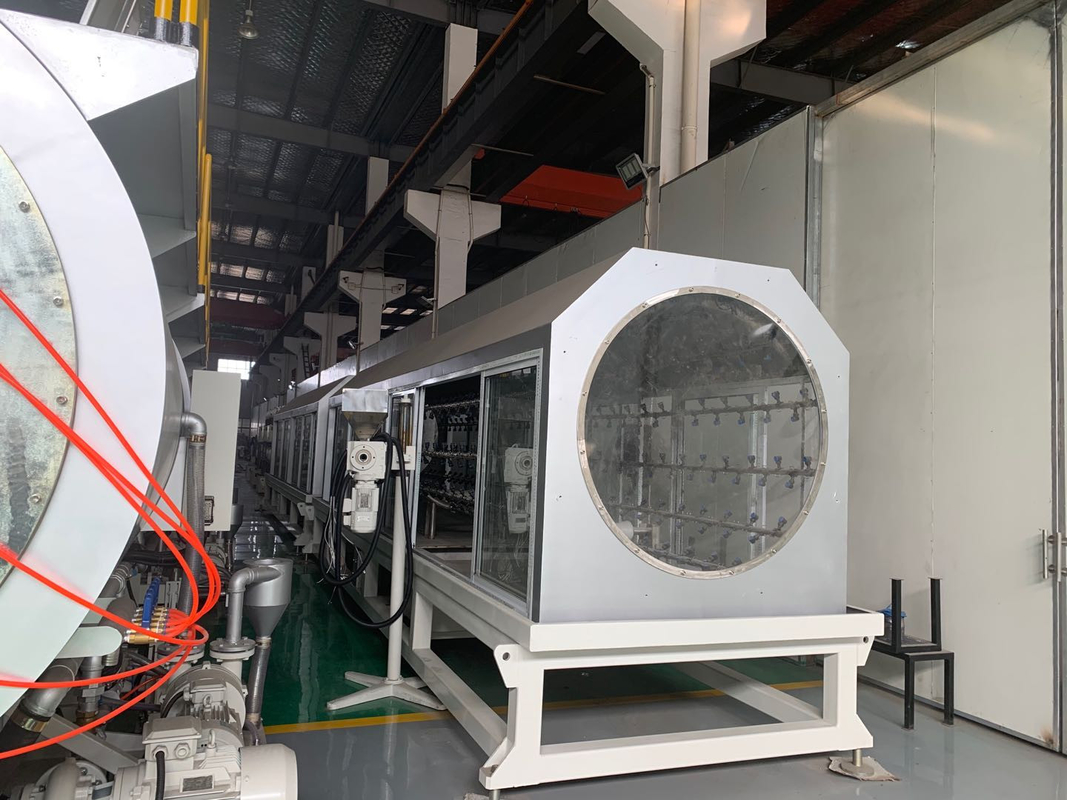

63,000 मिमी में वैक्यूम टैंक
| विनिर्देश | विवरण |
| सामग्री | स्टेनलेस स्टील 304 |
| लम्बाई | 3,000 मिमी |
| केंद्र की ऊंचाई | 1200 मिमी |
| व्यास | Ø400~Ø1000 मिमी |
| वैक्यूम पंप | 2 x 7.5 किलोवाट |
| वैक्यूम डिग्री समायोज्य | 0~-0.06MPa |
| जल पंप | 2 x 11 kw |
| शीतलन विधि | स्प्रे कूलिंग |
| छिड़काव बिंदु | 150 अंक |
| छिड़काव प्रकार | G1×Φ3 |
| फ़िल्टर | G1.5 |
| आउट पाइप आकार | G2 |
| चलती मोटर शक्ति | 1.1 kw |
| आगे या पीछे की दिशा की सीमा | ± 800 मिमी |
| ऊपर और नीचे की दिशा की सीमा | ±80 मिमी |
| बायीं या दाईं दिशा की सीमा | ±60 मिमी |
79.000 मिमी 1 सेट में वैक्यूम टैंक
| विनिर्देश | विवरण |
| सामग्री | स्टेनलेस स्टील 304 |
| लम्बाई | 9,000 मिमी |
| केंद्र की ऊंचाई | 1200 मिमी |
| व्यास | Ø400~Ø1000 मिमी |
| वैक्यूम पंप | 4 x 5.5 किलोवाट |
| वैक्यूम डिग्री समायोज्य | 0~-0.06MPa |
| जल पंप | 4 x 11 kw |
| शीतलन विधि | स्प्रे कूलिंग |
| छिड़काव बिंदु | 350 अंक |
| छिड़काव प्रकार | G1×Φ3 |
| फ़िल्टर | G1.5 |
| आउट पाइप आकार | G2 |
| चलती मोटर शक्ति | 1.1 kw |
| आगे या पीछे की दिशा की सीमा | ± 800 मिमी |
| ऊपर और नीचे की दिशा की सीमा | ±80 मिमी |
| बायीं या दाईं दिशा की सीमा |
±60 मिमी |
8शीतलन टैंक 9,000 मिमी 1 सेट में
| विनिर्देश | विवरण |
| पाइप रेंज | Ø400-1000 मिमी |
| वैक्यूम बॉक्स की लंबाई | 9,000 मिमी |
| निर्माण | छिड़काव विधि |
| पानी पंप की शक्ति | 7.5 kw x 2 सेट |
| नोजल का संख्या | 320 पीसी |
| फिल्टर का संख्या | दो सेट |
| बाइपास का संख्या | दो सेट |
| पानी के स्तर को नियंत्रित करने का तरीका | फ्लोट वाल्व |
| कवर सामग्री | एल्यूमीनियम मिश्र धातु प्लेट |
| सामग्री | स्टेनलेस स्टील 304 |
| जल तापमान नियंत्रण | स्वचालित विनियमन वाल्व |
| इनपुट पाइप | G1.5 |
| आउटपुट पाइप | G2 |

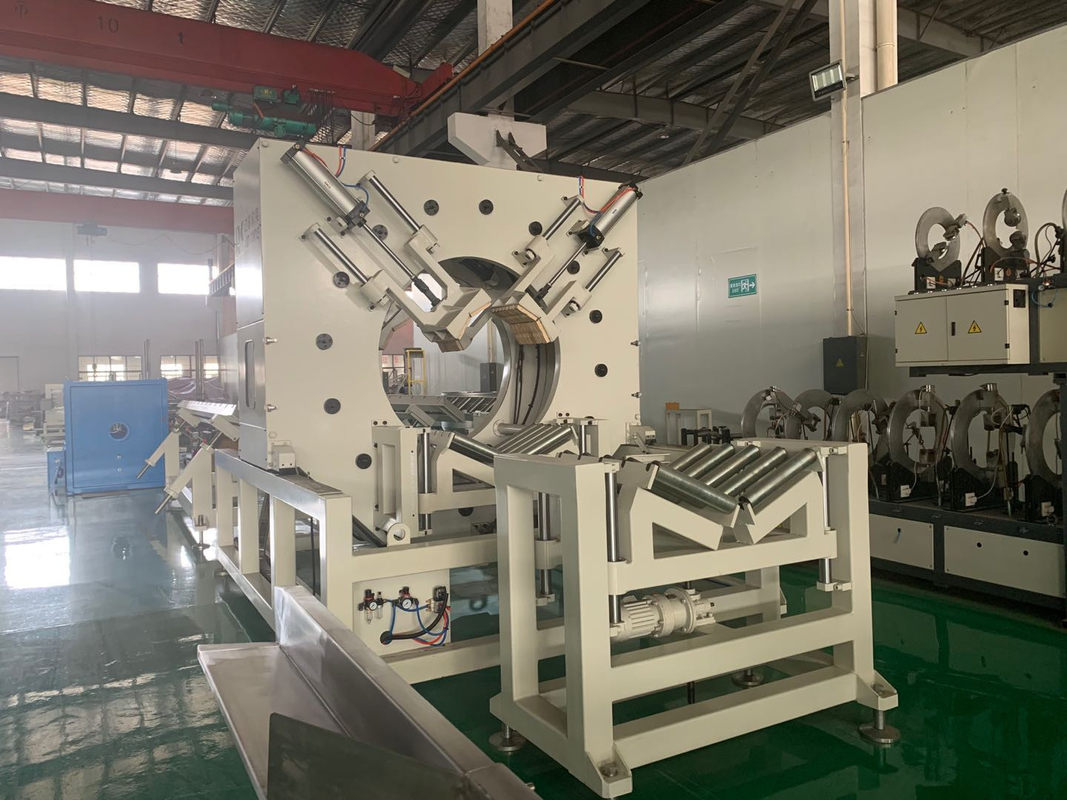

9. यूनिट 1 सेट से बाहर खींचो
| विनिर्देश | विवरण |
| खींचने का प्रकार | 10 कैटरपिलर |
| केंद्र की ऊंचाई | 1200 मिमी |
| पाइप आकार के लिए | Ø400~Ø1000 मिमी |
| ड्राइविंग विधि | रबर के ब्लॉकों द्वारा संचालित |
| ड्राइविंग गति | 0.1-1m/min |
| आकार | 4000×2200×2500 मिमी |
| मोटर का प्रकार | सर्वो मोटर |
| मोटर शक्ति | 0.55kW x 10 सेट |
| नियंत्रण प्रणाली | पीएलसी |
| संपर्क में आने वाली कैटरपिल की लंबाई | 3,000 मिमी |
| अधिकतम ड्राइविंग शक्ति | 90,000 N |
| अधिकतम दबाव बल | 5,000 N |
| क्लैंपिंग प्रकार | 4 यांत्रिक और 6 वायवीय क्लैंपिंग |
| गियर बॉक्स | मजबूत हेलिकल गियरबॉक्स वाली मोटर |
| कैटरपिलर की चौड़ाई | 60 मिमी |
| कैटरपिलर नियंत्रण | 4 सिलेंडर |
| मीटरिंग प्रणाली | स्थापित कोड |
| समायोजन मोड | पनेमुटिक |
| पाइप पर दबाव दबाएं | वायवीय वाल्वों द्वारा समायोजित |
| नीचे की ओर कैटरपिलर स्थिति | मोटर लिफ्ट द्वारा समायोजित |
| वायु दबाव | 0.4-0.6Mpa |
| अधिकतम खोलने की दूरी | 15000 मिमी |
10. ग्रह कटर 1 सेट
| विनिर्देश | विवरण |
| काटने का प्रकार | ग्रह काटने (स्वचालित/मैनुअल) |
| कटर सामग्री | कार्बाइड कटर हेड के साथ देखा चाकू |
| काटने की सटीकता | ≤ 3 मिमी |
| नियंत्रण प्रणाली | पीएलसी स्वचालित नियंत्रण प्रणाली |
| काटने की सीमा | Ø400~Ø1000 मिमी |
| चलती स्ट्रोक दूरी | 1800 मिमी |
| कटिंग मोटाई अधिकतम | 60 मिमी |
| केंद्र की ऊंचाई | 1200 मिमी |
| भोजन उपकरण | हाइड्रोलिक प्रणाली |
| हाइड्रोलिक पंप शक्ति | 0.75kw |
| काटने की मोटर शक्ति | 7.5 kw |
| घुमावदार मोटर | 2.2kw |
| न्युमेटिक भाग | ताइवान (या जर्मनी) से आयातित |
11.स्टैcker 1set
| विनिर्देश | विवरण |
| झुकावदार मेज | न्युमेटिक रूप से संचालित |
| नाममात्र लंबाई | 6 मीट्र |
| ट्रिपिंग स्केच की सामग्री | एमएस कठोर संरचनात्मक इस्पात |
| नियंत्रण विधि | पीएलसी नियंत्रण |
