उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Hypet
प्रमाणन:
ISO9001,CE
मॉडल संख्या:
ZS65/132 पीवीसी पाइप एक्सट्रूज़न लाइन
विडियो
विडियो
विडियो

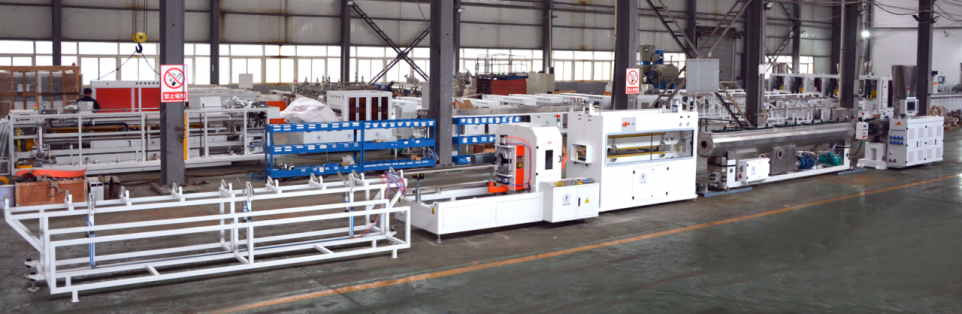

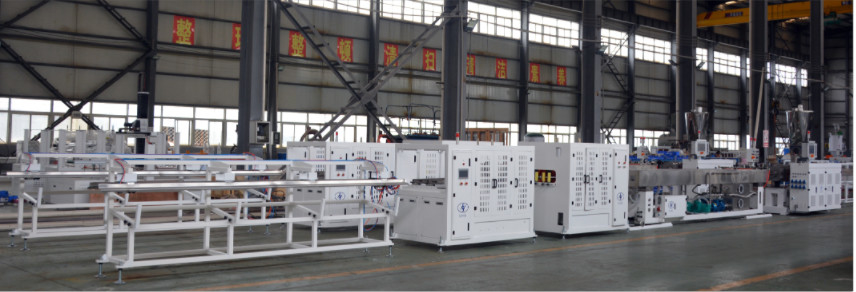

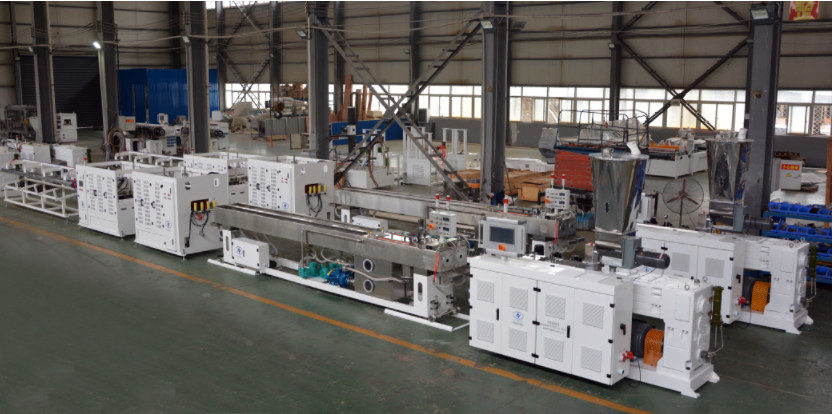

1-6 इंच पीवीसी पीइपेपीसंवर्धनलाइन HYZS65/132 शंकु जुड़वां पेंच extruder के साथ मोटर 45kw आउटपुट 420kg/h के साथ
एक विशेषताकापीवीसीपीइपेपंक्ति
| एस एन | पद | विनिर्देश |
| विशेषताएं | उच्च उत्पादन | 420 किलोग्राम/घंटा, उच्च गति के साथ |
| उच्च कुशल | स्थिर गुणवत्ता, कुशल संचालन उच्च योग्य बनाते हैं | |
| ऊर्जा की बचत | यह मशीन और सॉफ्टवेयर द्वारा 20-30% तक ऊर्जा की बचत कर सकता है। | |
| बुद्धिमान एआई नियंत्रण | पीएलसी + हाइपेट सॉफ्टवेयर ऑपरेशन को स्वचालित रूप से नियंत्रित करने और प्रत्येक फॉर्मूलेशन मामले को सहेजने के लिए। | |
| मशीन की जानकारी | उत्पाद | गर्म और ठंडे पाइप |
| कच्चा माल | पीवीसी पाउडर | |
| आउटपुट | 320-420 किलोग्राम/घंटा | |
| उत्पादन गति अधिकतम | 5 मीटर/मिनट | |
| उत्पाद व्यास सीमा | 1 से 6 इंच | |
| कार्य की स्थिति | विद्युत शक्ति | तीन चरण, 420 वी +/- 10%, 50 हर्ट्ज (अन्य के लिए वैकल्पिक) |
| कुल शक्ति | स्थापित शक्ति के लिए 70kw, वास्तविक संचालन शक्तिः 37kw | |
| शीतलन जल | ≤ 20°C; ≥0.3Mpa | |
| संपीड़ित पानी | >0.3m3/min, <0.5Mpa | |
| कुल आकार (L*W*H) | 24000* 1600* 2500 मिमी | |
| मशीन सामान्य व्याख्या | केंद्र की ऊंचाई | 1000 मिमी |
| संचालन दिशा | दाएं से बाएं (अन्य विकल्प के लिए हो सकता है) | |
| आउटपुट | उत्पादन क्षमता सामग्री और संचालन स्थितियों के अनुसार भिन्न होती है। | |
| प्रौद्योगिकी टिप्पणियाँ | लाइन के विनिर्देश में सुधार करने का अधिकार है, यदि भविष्य में कोई संशोधन होता है, तो ग्राहक को सूचित नहीं किया जाएगा |
मुख्य लाइन भागोंः
| एस एन | मुख्य विषय | मात्रा | |
| एचवाईजेडएस 65/132 एक्सट्रूडर के साथ 1 - 6 इंच पीवीसी पाइप लाइन | |||
| 1 | HYZS 65/132 शंकु जुड़वां पेंच extruder | 1 सेट | |
| 2 | एक्सट्रूडर के लिए स्प्रिंग प्रकार का ऑटो लोडर | 1 सेट | |
| 3 | मरने का सिर 1-3 इंच | 1 सेट | |
| 4 | मर सिर 4-6 इंच | 1 सेट | |
| 5 | वैक्यूम टैंक 6 मीटर में | 1 सेट | |
| 6 | 3 पंजे प्रकार, सर्वो मोटर प्रकार के साथ दूर खींचें | 1 सेट | |
| 7 | चम्फरिंग के साथ ग्रह कटर | 1 सेट | |
| 8 | स्टैकर | 1 सेट | |
C, मशीन का विनिर्देश
1HYZS65/132 शंकुट्विन स्क्रू एक्सट्रूडर
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYZS-65/132 शंकु जुड़वां पेंच |
| आउटपुट |
पाइप के लिए 350-450 किलोग्राम/घंटा प्रोफाइल या उससे अधिक के लिए 200-280 किलोग्राम/घंटा |
||
| केंद्र की ऊंचाई | 1000 मिमी | ||
| आयाम | 3000 x 1300 x 2600 मिमी | ||
| वजन | 2700 किलोग्राम | ||
| 2 | स्क्रू | व्यास | Ø65/132 मिमी |
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| घूर्णन गति | 0~60 आर/मिनट | ||
| पेंच का कोर |
तापमान के लिए स्वतः नियंत्रण (तेल शीतलन वैकल्पिक होगा) |
||
|
3 |
बैरल |
बैरल संरचना | दो भागों में, सामने का भाग विशेष मिश्र धातु के साथ डाला जाएगा। |
| बैरल का बड़ा हिस्सा | 38CrMoAlA | ||
| बैरल का फ्रंट पार्ट | गर्मी उपचार के साथ SKD11 | ||
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) |
| 4 | तापमान/दबाव ट्रांसड्यूसर | गुणवत्ता | चीन प्रसिद्ध ब्रांड |
| संरचना | दबाव और तापमान दोनों को अलग से महसूस करता है | ||
| केबल | उच्च पृथक केबल लाइन | ||
| स्क्रीन | मॉनिटर या स्क्रीन डिस्प्ले दोनों में | ||
| 5 | हीटर और कूलिंग वेंटिलेटर | हीटिंग नियंत्रण क्षेत्र | 4 क्षेत्र |
| हीटिंग तरीका | कास्ट एल्यूमीनियम/सिरैमिक | ||
| हीटिंग पावर | 25 किलोवाट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| 6 | हाइपेट गियर बॉक्स | शीतलन शक्ति | 0.2kw x 2 सेट + 0.37kw x 1 सेट |
| पानी/तेल शीतलन | विकल्प के लिए सामने का एक क्षेत्र | ||
| ताप पृथक्करण | ऊर्जा की बचत के लिए विशेष अलगाव सामग्री और संरचना। | ||
| आवास सामग्री | दुबला लोहा | ||
| गियर सामग्री | 20CrMnTiA | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| 7 |
ट्विन स्क्रू खुराक फ़ीडर |
तेल का तापमान | दो प्रणालियों द्वारा नियंत्रित, |
| रबर सील करनेवाला | आयातित स्पेकल रबर सील करने वाला इस्तेमाल किया | ||
| असर | एक प्रसिद्ध और विश्वसनीय ब्रांड। | ||
| आपूर्ति सामग्री मोटर | 1.5 किलोवाट | ||
| गति सीमा | 1-50 आरपीएम | ||
| पाउडर ब्रिज | उच्च कैको3 के साथ एंटी पाउडर ब्रिज | ||
| इन्वर्टर | डेल्टा भारी लोडर प्रकार | ||
| 8 | चयनकर्ता के साथ वैक्यूम डीगैस | वैक्यूम डिग्री | -0.04 एमपीए |
| मोटर शक्ति | 2.2 kw | ||
| वैक्यूम टैंक | साफ करना आसान है | ||
|
ऑटो सफाई उपकरण
|
वैकल्पिक के लिए वायु नियंत्रण स्वतः सफाई उपकरण। | ||
| 9 | ड्राइविंग मोटर | एसी मोटर की शक्ति | सीमेंस ब्रांड में 45 किलोवाट |
| एसी इन्वर्टर नियंत्रक | भारी टाइप में डेल्टा |
एक्सट्रूडर के लिए स्प्रिंग प्रकार के ऑटो लोडर
| एस एन | विनिर्देश | विवरण |
| 1 | पाइप व्यास | 141 मिमी |
| 2 | उत्पादन क्षमता | 5 एम3/h |
| 3 | हॉपर वॉल्यूम | 200 लीटर |
| 4 | मोटर शक्ति | 2.2 kw |
2 दबाव ग्रेड में 3 डाई सिर
| एस एन | पद | विवरण |
| 1 | 1-3 इंच के लिए मर सिर |
व्यास 1 इंच, मोटाई 1.7mm (4 Bar), 1.8mm (6 Bar) व्यास 2 इंच, मोटाई 1.8mm (4 Bar), 1.9mm (6 Bar) व्यास 3 इंच, मोटाई 1.8mm (4 Bar), 2.7mm (6 Bar) |
| 2 | 4-6 इंच के लिए मरने के सिर |
व्यास 4 इंच, मोटाई 2.2mm (4 Bar), 3.2mm (6 Bar) व्यास 5 इंच, मोटाई 2.8mm (4 Bar), 4.1mm (6 Bar) व्यास 6 इंच, मोटाई 3.2mm (4 Bar), 4.7mm (6 Bar) |
| 3 | मोल्ड हेड के लिए आउटपुट 1-3 इंच | अधिकतम 70 - 310 kg/h |
| 4 | मोल्ड हेड के लिए आउटपुट 4-6 इंच | अधिकतम 320-420 किलोग्राम/घंटा |
| 5 | पाइप की मोटाई | ग्राहक की आवश्यकताओं के अनुसार |
| 6 | मरने के प्रवाह की सतह | क्रोम लेपित और अच्छी तरह से पॉलिश |
| 7 | मोर्टार के सिर की सामग्री | अच्छी गर्मी उपचार के साथ 40Cr |
| 8 | पिघलने का दबाव/समय | फ्लिट प्रेस/टेम्प से सुसज्जित |
| 9 | हीटर का प्रकार | SS304 कोटिंग वाला सिरेमिक हीटर |
| 10 | कैलिब्रेटिंग सामग्री | पीतल H65 और कठोर चमकदार पॉलिश |
| 11 | चमकदार पाइप उपकरण | कैलिब्रेटर के सामने मजबूत पानी शीतलन उपकरण |
4 वैक्यूम टैंक 6,000 मिमी में
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 |
वैक्यूम टैंक |
सामग्री | स्टेनलेस स्टील 304 |
| लम्बाई | 6000 मिमी | ||
| केंद्र की ऊंचाई | 1000 मिमी | ||
| व्यास | 1 से 6 इंच | ||
| पाइपों की संख्या | 1 पाइप | ||
| चलती मोटर शक्ति | 0.75 किलोवाट | ||
| आगे और पीछे चलती रेंज | 700 मिमी | ||
| ऊपर और नीचे समायोजन | 100 मिमी | ||
| बाएं और दाएं समायोजन | 50 मिमी | ||
| शीर्ष पर कवर | एल्यूमीनियम मिश्र धातु | ||
| 2 | नोजल स्प्रे सिस्टम | नोजल की संख्या | 170 पीसी |
| पानी छिड़काव पाइप संख्या | 4 टुकड़े | ||
| नोजल का प्रकार | परमाणुकृत गहन शीतलन | ||
| मुंह में छिड़काव | G1 | ||
| पाइप समर्थन | फिक्स्ड गियर वाले प्रकार का समर्थन | ||
| 3 |
पानी का तापमान और स्तर नियंत्रण
|
जल तापमान नियंत्रण | ऑटो वाल्व नियंत्रण |
| जल स्तर नियंत्रण | फ्लोटिंग बॉल क्लोज लूप सिस्टम | ||
| दबाव सुरक्षा | सुरक्षा वाल्व स्थापित |
| 4 | जल फिल्टर | फ़िल्टर | G2 में 1 सेट, पास मार्ग के साथ |
| फ़िल्टर साफ़ करें | फ़िल्टर की सफाई के लिए पास लाइन द्वारा | ||
| वैक्यूम चक्रवात | हाँ, इसके साथ | ||
| मौन कार्य | साइलेंस डिवाइस | ||
| 5 | वैक्यूम पंप | वैक्यूम पंप मोटर की शक्ति | 4 किलोवाट x 1 सेट |
| पंप का प्रकार | सीमेंस की गोल प्लेट तकनीक | ||
| अन्य | कम शोर | ||
| वैक्यूम सक्शन नोजल | टैंक के प्रत्येक पक्ष में दो गेट | ||
| 6 | जल पंप | पानी के प्रवेश पाइप का आकार | G1 ️ |
| पानी के आउटपुट पाइप का आकार | G2 | ||
| पानी पंप मोटर की शक्ति | 5.5 kw x 1 सेट |
6 3 पंजे के साथ खींचें
| विनिर्देश | विवरण |
| पाइप व्यास | 1 से 6 इंच |
| केंद्र की ऊंचाई | 1000 मिमी |
| कैटरपिलर संख्या | तीन पंजे |
| कैटरपिलर वितरण | त्रिकोणीय रूप से समान रूप से वितरित |
| ऊपरी कैटरपिलर नियंत्रण | श्रृंखला के प्रत्येक पक्ष पर सिलेंडर द्वारा नियंत्रित |
| सिलेंडर संख्या | 4 पीसी |
| नीचे की कैटरपिलर नियंत्रण | ऊपर से नीचे तक मोटर द्वारा नियंत्रित |
| ड्राइविंग विधि | रबर ब्लॉक द्वारा संचालित |
| रबर ब्लॉक की चौड़ाई | 74 मिमी |
| प्रभावी कर्षण लंबाई | 1800 मिमी |
| ड्राइविंग गति | 1.2-12 मी/मिनट |
| गियर बॉक्स | मजबूत हेलिकल गियरबॉक्स वाली मोटर |
| मोटर का प्रकार | मानक मोटर |
| मोटर शक्ति | 1.1 kw x 3 सेट |
| कर्षण बल | 20,000 N |
| मीटरिंग प्रणाली | एन्कोडर द्वारा |
| समायोजन मोड | पनेमुटिक |
| पाइप पर दबाव दबाएं | वायवीय वाल्वों द्वारा समायोजित |
| नीचे की ओर कैटरपिलर स्थिति | तय |
| वायु दबाव | 0.4-0.6Mpa |
7ग्रह cपूर्णचम्फरिंग के साथ
| विनिर्देश | विवरण |
| पाइप व्यास सीमा | 1 से 6 इंच |
| काटने की मोटाई | 15 मिमी |
| काटने की गति | 10 मी/मिनट |
| ब्लेड का आकार | चम्फेरिंग |
| कटौती | ग्रह |
| फ़ीड रास्ता | हाइड्रोलिक |
| क्लैंप रास्ता | एल्यूमीनियम |
| अनुवर्ती मोड | पनेमुटिक |
| नियंत्रण प्रणाली | पीएलसी स्वचालित नियंत्रण प्रणाली |
8 स्टैकर
| विनिर्देश | विवरण |
| झुकावदार मेज | न्युमेटिक रूप से संचालित |
| नाममात्र लंबाई | ४-५ मीटर |
| पाइप का आकार | 1 से 6 इंच |
| ट्रिपिंग स्केच की सामग्री | एमएस कठोर संरचनात्मक इस्पात |
