उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Hypet
प्रमाणन:
ISO9001,CE
मॉडल संख्या:
HYPS90/28 के साथ 40-250 मिमी पीवीसी पाइप उत्पादन लाइन
विडियो
विडियो
विडियो

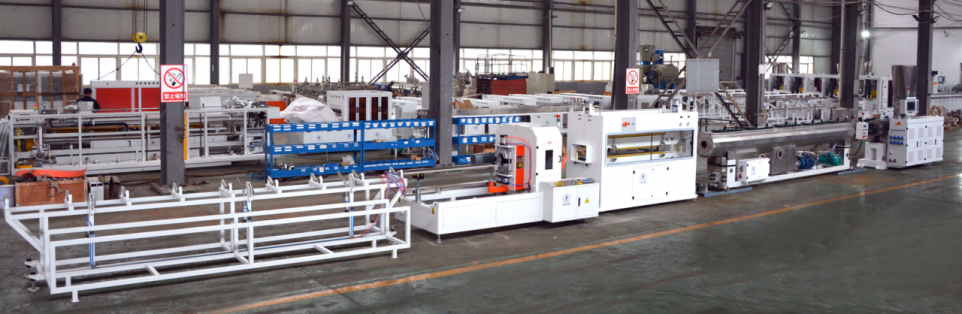

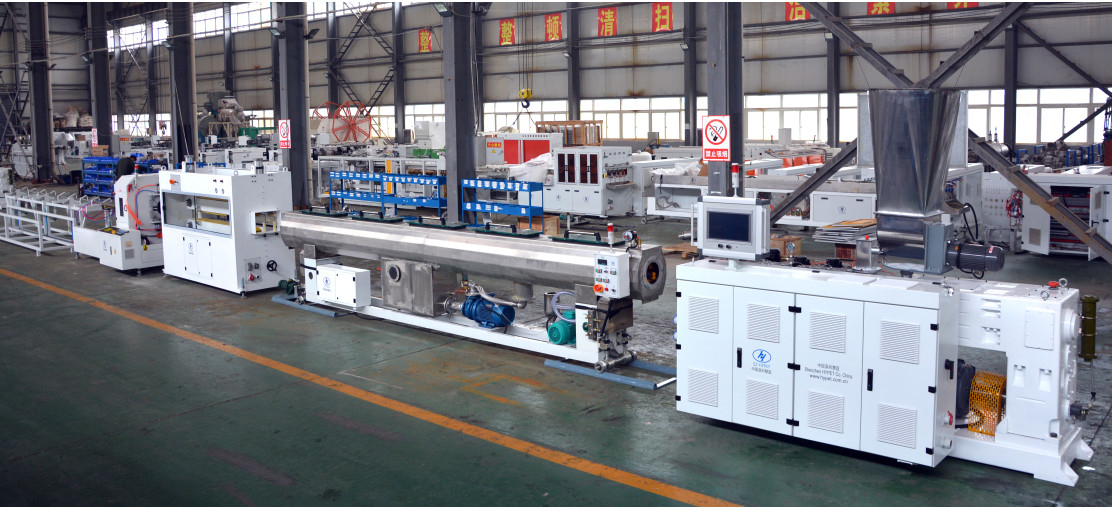

40-250मिमीपीवीसी पीipeपीमोटर 55kw आउटपुट 500kg/h के साथ HYPS90/28 समानांतर ट्विन स्क्रू एक्सट्रूडर के साथ प्रोडक्शन लाइन
A. पीवीसी पाइप लाइन की विशेषता
| एस.एन. | सामान | विनिर्देश |
| विशेषताएँ | उच्च आउटपुट | 500 किग्रा/घंटा, उच्च गति के साथ |
| उच्च कुशल | स्थिर गुणवत्ता, कुशल संचालन उच्च योग्य बनाता है | |
| ऊर्जा की बचत | यह मशीन और सॉफ्टवेयर द्वारा 20-30% ऊर्जा बचा सकता है। | |
| बुद्धिमान एआई नियंत्रण | ऑपरेशन को स्वचालित रूप से नियंत्रित करने और प्रत्येक फॉर्मूलेशन केस को सहेजने के लिए PLC + HYPET सॉफ़्टवेयर। | |
| मशीन की जानकारी | उत्पादों | गर्म और ठंडा पाइप |
| कच्चा माल | पीवीसी पाउडर | |
| उत्पादन | 300-500 किग्रा/घंटा | |
| उत्पादन गति अधिकतम | 5मी/मिनट | |
| उत्पाद व्यास सीमा | 40-250 मिमी | |
| काम की परिस्थिति | विद्युत शक्ति | 3-चरण, 420v +/- 10%, 50Hz (विकल्प के लिए अन्य) |
| कुल शक्ति | स्थापित शक्ति के लिए 70 किलोवाट, वास्तविक चालू शक्ति: 37 किलोवाट | |
| ठंडा पानी | ≤ 20°C; ≥0.3Mpa | |
| संपीड़ित जल | ﹥0.3m3/मिनट, ﹤0.5Mpa | |
| कुल मिलाकर आकार (एल*डब्ल्यू*एच) | 24000* 1600*2500 मिमी | |
| मशीन सामान्य स्पष्टीकरण | केंद्र की ऊंचाई | 1000 मिमी |
| संचालन दिशा | दाएं से बाएं (अन्य विकल्प के लिए हो सकता है) | |
| उत्पादन |
आउटपुट क्षमता सामग्री और के साथ भिन्न होती है संचालन की शर्तें. |
|
| प्रौद्योगिकी टिप्पणियाँ |
यदि कोई संशोधन हो, तो लाइन के विनिर्देशन में सुधार करने का अधिकार उसके पास रहेगा भविष्य में, ग्राहक को सूचित नहीं किया जाएगा |
बी, वाणिज्यिक आइटम:
1, मुख्य लाइन भाग:
| एस.एन. | मैनी आइटम | मात्रा |
| HYPS90/28 एक्सट्रूडर के साथ 40-250 मिमी पीवीसी पाइप लाइन | ||
| 1 |
HYPS90/28 समानांतर ट्विन स्क्रू एक्सट्रूडर |
1 सेट |
| 2 | एक्सट्रूडर के लिए स्प्रिंग प्रकार में ऑटो लोडर | 1 सेट |
| 3 | डाई हेड 40-63 | 1 सेट |
| 4 | डाई हेड 75-110 | 1 सेट |
| 5 | डाई हेड 160-250 | 1 सेट |
| 6 | 6 मीटर में वैक्यूम टैंक | 1 सेट |
| 7 | स्प्रे कूलिंग टैंक | 1 सेट |
| 8 | 4 क्लॉ प्रकार, सर्वो मोटर प्रकार के साथ ढोना | 1 सेट |
| 9 | चम्फरिंग के साथ ग्रहीय कटर | 1 सेट |
| 10 | स्टेकर | 1 सेट |
सी, मशीन की विशिष्टता
1हरियाणापीएस90/28 समानांतरट्विन स्क्रू एक्सट्रूडर
| एस.एन. | कलपुर्जों के नाम | विनिर्देश | विवरण | |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYPS-90/28 समानांतर जुड़वां पेंच | |
| उत्पादन | पाइप के लिए 450-500 किग्रा/घंटा | |||
| केंद्र की ऊंचाई | 1000 मिमी | |||
| आयाम | 4900 x 1300 x 2700 मिमी | |||
| वज़न | 4300 किग्रा | |||
| 2 | पेंच | व्यास | Ø90 मिमी | |
| एल/डी | पाइप उत्पादन के लिए 28:1. | |||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | |||
| खत्म करना | नाइट्रोजन से भरपूर (0.50~0.70 मिमी गहराई) और पॉलिश | |||
| गति घुमाएँ | 0~45 आर/मिनट | |||
| पेंच का कोर | तापमान के लिए ऑटो नियंत्रण | |||
| 3 | बैरल | बैरल संरचना | 38CrMoAlA + विशेष मिश्र धातु | |
| अंदर का समापन | नाइट्रोजन से भरपूर (0.50~0.70 मिमी गहराई) | |||
| 4 | तापमान/दबाव ट्रांसड्यूसर | गुणवत्ता | चीन का मशहूर ब्रांड | |
| संरचना | दबाव और तापमान दोनों को अलग-अलग महसूस करता है | |||
| केबल | उच्च पृथक केबल लाइन | |||
| स्क्रीन | मॉनिटर या स्क्रीन डिस्प्ले दोनों में | |||
| 5 | हीटर और शीतलक पंखे | ताप नियंत्रण क्षेत्र | 5 जोन | |
| गर्म करने का तरीका | एल्यूमीनियम कास्ट करें | |||
| तापन शक्ति | 38 किलोवाट | |||
| शीतलन प्रणाली | कम शोर वाला बैरल कूलिंग पंखा | |||
| शीतलता शक्ति | 0.37 किलोवाट x 4 सेट | |||
| पानी/तेल ठंडा करना | विकल्प के लिए सामने के हिस्से में एक जोन | |||
| ताप पृथक्करण | ऊर्जा बचत के लिए विशेष पृथक सामग्री और संरचना। | |||
| 6 | HYPET गियर बॉक्स | आवास सामग्री | नमनीय लोहे | |
| गियर सामग्री | 20CrMnTiA | |||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीसा हुआ | |||
| अक्ष सामग्री | 40 करोड़ | |||
| तेल का तापमान | दो प्रणाली द्वारा नियंत्रित, | |||
| रबर सीलर | आयातित स्पेक रबर सीलर का उपयोग किया गया | |||
| बीयरिंग | प्रसिद्ध और विश्वसनीय ब्रांड के साथ. | |||
| 7 |
जुड़वां पेंच खुराक फीडर |
सामग्री मोटर की आपूर्ति | 1.5 किलोवाट | |
| गति सीमा | 1-50 आरपीएम | |||
| पाउडर ब्रिज | उच्च Caco3 के साथ एंटी पाउडर ब्रिज | |||
| पलटनेवाला | डेल्टा भारी लोडर प्रकार | |||
| 8 | चयनकर्ता के साथ वैक्यूम डिगास | वैक्यूम डिग्री | -0.04 एमपीए |
| मोटर शक्ति | 3 किलोवाट | ||
| वैक्यूम टैंक | साफ़ रहना आसान है | ||
| ऑटो क्लीन डिवाइस | विकल्प के लिए एयर कंट्रोल ऑटो क्लीन डिवाइस। | ||
| 9 | मोटर चलाना | एसी मोटर पावर | 55 किलोवाट भारी भार प्रकार। |
| एसी इन्वर्टर नियंत्रक | डेल्टा हेवी टाइप इन्वर्टर | ||
| 10 | विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली | HYPET AI सॉफ्टवेयर के साथ संपूर्ण सीमेंस पीएलसी नियंत्रण प्रणाली। |
| विद्युत घटक | सीमेंस, श्नाइडर आरकेसी ओमरोन, डेल्टा और चीन के प्रसिद्ध ब्रांड में छोटे महत्वहीन भागों में ब्रांडेड | ||
| डाई हेड के लिए अतिरिक्त तापमान क्षेत्र | 8 जोन | ||
| इलेक्ट्रिक कैबिनेट सुविधा |
1, सभी केबल और कनेक्टर वायर एविएशन प्लग के साथ हैं 2, इलेक्ट्रिक कैबिनेट को आसानी से अलग किया जा सकता है, 3, सभी केबल और सेंस केबल लंबे जीवन के साथ काफी मजबूत हैं। |
एक्सट्रूडर के लिए स्प्रिंग प्रकार में 2 ऑटो लोडर
| एस.एन. | विनिर्देश | विवरण |
| 1 | पाइप का व्यास | 141 मिमी |
| 2 | आउटपुट क्षमता | 5 एम3/एच |
| 3 | हॉपर की मात्रा | 200L |
| 4 | मोटर शक्ति | 2.2 किलोवाट |
1 प्रेशर ग्रेड में 3 डाई हेड
| एस.एन. | वस्तु | विवरण |
| 1 | 40-63 के लिए डाई हेड | अंशशोधक के साथ Ø40, Ø50, Ø63 पाइप आकार के लिए |
| 2 | 75-110 के लिए डाई हेड | अंशशोधक के साथ Ø75,Ø90,Ø110 पाइप आकार के लिए |
| 3 | 160-250 के लिए डाई हेड | अंशशोधक के साथ Ø160, Ø200, Ø250 पाइप आकार के लिए |
| 4 | 40-63 के लिए आउटपुट | अधिकतम 90-150 किग्रा/घंटा |
| 5 | 75-110 के लिए आउटपुट | अधिकतम 210-450 किग्रा/घंटा |
| 6 | 160-250 के लिए आउटपुट | अधिकतम 480-500 किग्रा/घंटा |
| 7 | पाइप की मोटाई | ग्राहक की आवश्यकताओं के अनुसार |
| 8 | डाई प्रवाह सतह | क्रोम लेपित और अच्छी तरह पॉलिश किया हुआ |
| 9 | डाई हेड की सामग्री | अच्छे ताप उपचार के साथ 40 करोड़ |
| 10 | पिघला हुआ दबाव/तापमान | मेल्ट प्रेस/टेम्प से सुसज्जित |
| 11 | हीटर का प्रकार | SS304 कोटिंग के साथ सिरेमिक हीटर |
| 12 | अंशांकन की सामग्री | पीतल H65 और कठोर चमकदार पॉलिश |
| 13 | चमकता हुआ पाइप उपकरण | अंशशोधक के सामने मजबूत जल शीतलन उपकरण |
6,000 मिमी में 4 वैक्यूम टैंक
| 1 |
वैक्यूम टैंक |
सामग्री | स्टेनलेस स्टील 304 |
| लंबाई | 1500+4500मिमी | ||
| केंद्र की ऊंचाई | 1000 मिमी | ||
| दीया. श्रेणी | 40-250 मिमी | ||
| पाइपों की संख्या | 1 पाइप | ||
| चल मोटर शक्ति | 0.75 किलोवाट | ||
| मूविंग रेंज आगे और पीछे | 700 मिमी | ||
| ऊपर और नीचे समायोजन | 100 मिमी | ||
| बाएँ और दाएँ समायोजन | 50 मिमी | ||
| ऊपर से ढक दें | एल्यूमीनियम मिश्र धातु | ||
| 2 | नोजल स्प्री सिस्टम | नोजल की संख्या | 204 पीसी |
| जल स्प्रे पाइप संख्या | 4 टुकड़े | ||
| नोजल प्रकार | परमाणुकृत गहन शीतलन | ||
| मुंह में छिड़काव | जी1 | ||
| पाइप समर्थक | फिक्स्ड गियर टाइप सपोर्टर | ||
| 3 |
पानी का तापमान और स्तर नियंत्रण
|
पानी का तापमान नियंत्रण | ऑटो वाल्व नियंत्रण |
| जल स्तर नियंत्रण | फ्लोटिंग बॉल क्लोज लूप सिस्टम | ||
| दबाव सुरक्षा | सुरक्षा वाल्व स्थापित |
| 4 | पानी साफ़ करने की मशीन | फ़िल्टर | बाई पास मार्ग के साथ जी2” में 2 सेट |
| फ़िल्टर साफ़ करें | फिल्टर की सफाई के लिए बाय पास लाइन | ||
| निर्वात चक्रवात | हाँ, इसके साथ | ||
| मौन समारोह | मौन उपकरण | ||
| 5 | वैक्यूम पंप | वैक्यूम पंप मोटर शक्ति | 4 किलोवाट x 2 सेट |
| पम्प प्रकार | सीमेंस से राउंड प्लेट तकनीक | ||
| अन्य | कम शोर | ||
| वैक्यूम सक्शन नोजल | टैंक के दोनों तरफ दो गेट | ||
| 6 | पानी का पम्प | जल इनपुट पाइप का आकार | जी1" |
| जल आउटपुट पाइप का आकार | जी2” | ||
| जल पंप मोटर शक्ति | 4 किलोवाट x 2 सेट |
6,000 मिमी में 5 स्प्रे कूलिंग टैंक
| एस.एन. | विनिर्देश | विवरण |
| 1 | पाइप रेंज | Ø40-250मिमी |
| 2 | वैक्यूम बॉक्स की लंबाई | 6,000 मिमी |
| 3 | निर्माण | छिड़काव विधि |
| 4 | जल पंप शक्ति | 5.5 किलोवाट x 1 सेट |
| 5 | नोज़ल की संख्या | 168 पीसी |
| 6 | फ़िल्टर की संख्या | 1 सेट |
| 7 | बाईपास की संख्या | 1 सेट |
| 8 | जल स्तर नियंत्रण का तरीका | फ्लोट वाल्व |
| 9 | आवरण सामग्री | एल्यूमीनियम मिश्र धातु प्लेट |
| 10 | सामग्री | स्टेनलेस स्टील 304 |
| 11 | पानी का तापमान नियंत्रण | स्वचालित विनियमन वाल्व |
| 12 | इनपुट पाइप | जी1” |
| 13 | आउटपुट पाइप | जी2” |
4 पंजे प्रकार के साथ 6 ढोना
| विनिर्देश | विवरण |
| पाइप का व्यास | Ø40-250मिमी |
| केंद्र की ऊंचाई | 1000 मिमी |
| कैटरपिलर संख्या | 4 पंजे |
| कैटरपिलर वितरण | चतुर्भुज वितरण |
| शीर्ष कैटरपिलर नियंत्रण | प्रत्येक चेन साइड पर सिलेंडर द्वारा नियंत्रित |
| सिलेंडर नंबर | 4 पीस |
| निचला कैटरपिलर नियंत्रण | ऊपर नीचे मोटर द्वारा नियंत्रित |
| ड्राइविंग विधि | रबर ब्लॉक द्वारा संचालित |
| रबर ब्लॉक की चौड़ाई | 74 मिमी |
| प्रभावी कर्षण लंबाई | 2000 मिमी |
| ड्राइविंग गति | 0.1-7 मीटर/मिनट |
| गियर बॉक्स | मजबूत पेचदार गियर बॉक्स के साथ मोटर |
| मोटर प्रकार | सर्वो मोटर |
| मोटर शक्ति | 1.1 किलोवाट x 4 सेट |
| कर्षण बल | 30,000 एन |
| पैमाइश प्रणाली | एनकोडर द्वारा |
| समायोजन मोड | वायवीय |
| पाइप पर दबाव डालें | वायवीय वाल्व द्वारा समायोजित |
| नीचे कैटरपिलर स्थिति | तय |
| वायुदाब | 0.4-0.6 एमपीए |
7ग्रहों सीबोलनाचम्फरिंग के साथ
| विनिर्देश | विवरण |
| पाइप व्यास सीमा | Ø40-250मिमी |
| मोटाई काटना | 25 मिमी |
| काटने की गति | 6 मीटर/मिनट |
| ब्लेड का आकार | चम्फरिंग |
| रास्ता काटें | ग्रहों |
| खिलाने का तरीका | हाइड्रोलिक |
| दबाना रास्ता | अल्युमीनियम |
| मोड का पालन करें | वायवीय |
| नियंत्रण प्रणाली | पीएलसी स्वचालित नियंत्रण प्रणाली |
8 स्टेकर
| एस.एन. | कलपुर्जों के नाम | विनिर्देश | विवरण |
| 1 | स्टेकर | झुकने वाली मेज | वायवीय रूप से संचालित |
| नाममात्र लंबाई | 4-5 मीटर | ||
| पाइप का आकार | 40-250 मिमी | ||
| ट्रिपिंग च्यूट की सामग्री | एमएस कठोर संरचनात्मक स्टील |
