उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Hypet
प्रमाणन:
ISO9001,CE
मॉडल संख्या:
HYZS80/156 के साथ 40-250 मिमी पीवीसी पाइप उत्पादन लाइन
विडियो
विडियो
विडियो

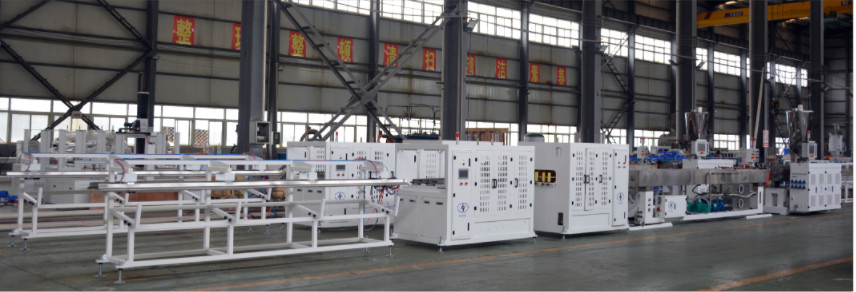

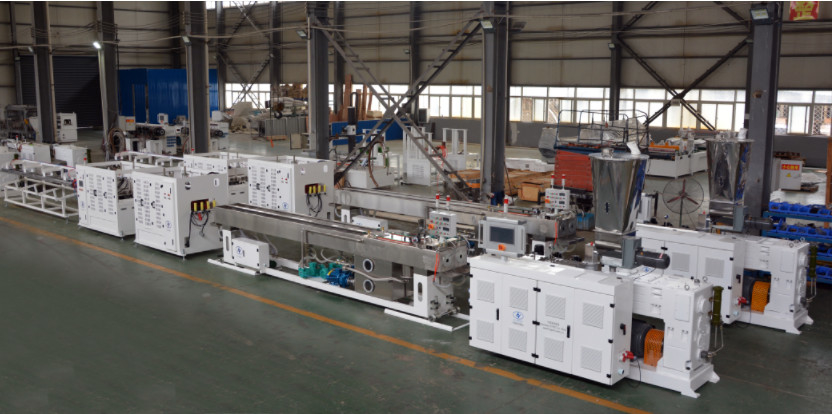

40-250मिमीपीवीसी पीइपेपीसंवर्धनलाइन HYZS80/156 शंकु जुड़वां पेंच extruder के साथ मोटर 55kw उत्पादन 500kg/h के साथ
पीवीसी पाइप लाइन की विशेषता
| एस एन | पद | विनिर्देश |
| विशेषताएं | उच्च उत्पादन | 500 किलोग्राम/घंटा, उच्च गति के साथ |
| उच्च कुशल | स्थिर गुणवत्ता, कुशल संचालन उच्च योग्य बनाते हैं | |
| ऊर्जा की बचत | यह मशीन और सॉफ्टवेयर द्वारा 20-30% तक ऊर्जा की बचत कर सकता है। | |
| बुद्धिमान एआई नियंत्रण | पीएलसी + हाइपेट सॉफ्टवेयर ऑपरेशन को स्वचालित रूप से नियंत्रित करने और प्रत्येक फॉर्मूलेशन मामले को सहेजने के लिए। | |
| मशीन की जानकारी | उत्पाद | गर्म और ठंडे पाइप |
| कच्चा माल | पीवीसी पाउडर | |
| आउटपुट | 300-500 किलोग्राम/घंटा | |
| उत्पादन गति अधिकतम | 5 मीटर/मिनट | |
| उत्पाद व्यास सीमा | 40-250 मिमी | |
| कार्य की स्थिति | विद्युत शक्ति | तीन चरण, 420 वी +/- 10%, 50 हर्ट्ज (अन्य विकल्प पर) |
| कुल शक्ति | स्थापित शक्ति के लिए 70kw, वास्तविक चलती शक्तिः 37kw | |
| शीतलन जल | ≤ 20°C; ≥0.3Mpa | |
| संपीड़ित पानी | >0.3m3/min, <0.5Mpa | |
| कुल आकार (L*W*H) | 24000* 1600* 2500 मिमी | |
| मशीन सामान्य व्याख्या | केंद्र की ऊंचाई | 1000 मिमी |
| संचालन दिशा | दाएं से बाएं (अन्य विकल्प के लिए हो सकता है) | |
| आउटपुट |
उत्पादन क्षमता सामग्री और सामग्री के अनुसार भिन्न होती है। परिचालन स्थितियाँ। |
|
| प्रौद्योगिकी टिप्पणियाँ |
लाइन के विनिर्देश में सुधार करने का अधिकार रहता है, यदि इसमें कोई संशोधन है भविष्य में, ग्राहक को सूचित नहीं किया जाएगा |
B. व्यापारिक वस्तुएं:
1मुख्य लाइन के भागः
| एस एन | मुख्य आइटम | मात्रा |
| ZS80/156 एक्सट्रूडर के साथ 40-250 मिमी पीवीसी पाइप लाइन | ||
| 1 | HYZS80/156 शंकु जुड़वां पेंच extruder | 1 सेट |
| 2 | एक्सट्रूडर के लिए स्प्रिंग प्रकार का ऑटो लोडर | 1 सेट |
| 3 | मरने का सिर 40-63 | 1 सेट |
| 4 | मर सिर 75-110 | 1 सेट |
| 5 | मर सिर 160-250 | 1 सेट |
| 6 | वैक्यूम टैंक 6 मीटर में | 1 सेट |
| 7 | स्प्रे कूलिंग टैंक | 1 सेट |
| 8 | 4 पंजे प्रकार, सर्वो मोटर प्रकार के साथ दूर खींचें | 1 सेट |
| 9 | चम्फरिंग के साथ ग्रह कटर | 1 सेट |
| 10 | स्टैकर | 1 सेट |
C, मशीन का विनिर्देश
1HYZS80/156शंकु जुड़वां पेंच extruder
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYZS-80/156 शंकु जुड़वां पेंच |
| आउटपुट |
पाइप के लिए 450-550 किलोग्राम/घंटा प्रोफाइल या उससे अधिक के लिए 250-330 किलोग्राम/घंटा |
||
| केंद्र की ऊंचाई | 1060 मिमी | ||
| आयाम | 3700 x 1400 x 2750 मिमी | ||
| वजन | 4100 किलो | ||
| 2 | स्क्रू | व्यास | Ø80/156 मिमी |
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| घूर्णन गति | 0~39 आर/मिनट | ||
| पेंच का कोर |
तापमान के लिए स्वतः नियंत्रण (तेल शीतलन वैकल्पिक होगा) |
||
| 3 3 | बैरल | बैरल संरचना | दो भागों में, सामने का भाग विशेष मिश्र धातु के साथ डाला जाएगा। |
| बैरल का बड़ा हिस्सा | 38CrMoAlA | ||
| बैरल का फ्रंट पार्ट | गर्मी उपचार के साथ SKD11 | ||
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | ||
| 4 | तापमान/दबाव ट्रांसड्यूसर | गुणवत्ता | चीन प्रसिद्ध ब्रांड |
| संरचना | दबाव और तापमान दोनों को अलग से महसूस करता है | ||
| केबल | उच्च पृथक केबल लाइन | ||
| स्क्रीन | मॉनिटर या स्क्रीन डिस्प्ले दोनों में | ||
| 5 | हीटर और कूलिंग वेंटिलेटर | हीटिंग नियंत्रण क्षेत्र | 4 क्षेत्र |
| हीटिंग तरीका | कास्ट एल्यूमीनियम/सिरैमिक | ||
| हीटिंग पावर | 32 किलोवाट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| शीतलन शक्ति | 0.55kw x1 सेट +0.37kw x 1 सेट/तरल शीतलन x 1 सेट | ||
| पानी/तेल शीतलन | विकल्प के लिए सामने का एक क्षेत्र | ||
| ताप पृथक्करण | ऊर्जा की बचत के लिए विशेष अलगाव सामग्री और संरचना। | ||
| 6 | हाइपेट गियर बॉक्स | आवास सामग्री | दुबला लोहा |
| गियर सामग्री | 20CrMnTiA | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| तेल का तापमान | दो प्रणालियों द्वारा नियंत्रित, | ||
| रबर सील करनेवाला | आयातित स्पेकल रबर सील करने वाला इस्तेमाल किया | ||
| असर | एक प्रसिद्ध और विश्वसनीय ब्रांड। |
| 7 |
ट्विन स्क्रू खुराक फ़ीडर |
आपूर्ति सामग्री मोटर | 1.5 किलोवाट |
| गति सीमा | 1-50 आरपीएम | ||
| पाउडर ब्रिज | उच्च कैको3 के साथ एंटी पाउडर ब्रिज | ||
| इन्वर्टर | डेल्टा भारी लोडर प्रकार | ||
| 8 | चयनकर्ता के साथ वैक्यूम डीगैस | वैक्यूम डिग्री | -0.04 एमपीए |
| मोटर शक्ति | 3 kw | ||
| वैक्यूम टैंक | साफ करना आसान है | ||
|
ऑटो सफाई उपकरण
|
वैकल्पिक के लिए वायु नियंत्रण स्वतः सफाई उपकरण। | ||
| 9 | ड्राइविंग मोटर | एसी मोटर की शक्ति | सीमेंस ब्रांड में 55 किलोवाट |
| एसी इन्वर्टर नियंत्रक | भारी टाइप में डेल्टा |
एक्सट्रूडर के लिए स्प्रिंग प्रकार के ऑटो लोडर
| एस एन | विनिर्देश | विवरण |
| 1 | पाइप व्यास | 141 मिमी |
| 2 | उत्पादन क्षमता | 5 एम3/h |
| 3 | हॉपर वॉल्यूम | 200 लीटर |
| 4 | मोटर शक्ति | 2.2 kw |
1 दबाव ग्रेड में 3 डाई सिर
| एस एन | पद | विवरण |
| 1 | 40-63 के लिए सिर डाई | Ø40,Ø50,Ø63 पाइप के आकार के लिए कैलिब्रेटर के साथ |
| 2 | 75-110 के लिए डाई सिर | Ø75,Ø90,Ø110 पाइप के आकार के लिए कैलिब्रेटर के साथ |
| 3 | 160-250 के लिए डाई सिर | कैलिब्रेटर के साथ Ø160,Ø200,Ø250 पाइप आकार के लिए |
| 4 | 40-63 के लिए आउटपुट | अधिकतम 90-150 किलोग्राम/घंटा |
| 5 | 75-110 के लिए आउटपुट | अधिकतम 210-450 किलोग्राम/घंटा |
| 6 | 160-250 के लिए आउटपुट | अधिकतम 480-500 किलोग्राम/घंटा |
| 7 | पाइप की मोटाई | ग्राहक की आवश्यकताओं के अनुसार |
| 8 | मरने के प्रवाह की सतह | क्रोम लेपित और अच्छी तरह से पॉलिश |
| 9 | मोर्टार के सिर की सामग्री | अच्छी गर्मी उपचार के साथ 40Cr |
| 10 | पिघलने का दबाव/समय | फ्लिट प्रेस/टेम्प से सुसज्जित |
| 11 | हीटर का प्रकार | SS304 कोटिंग वाला सिरेमिक हीटर |
| 12 | कैलिब्रेटिंग सामग्री | पीतल H65 और कठोर चमकदार पॉलिश |
| 13 | चमकदार पाइप उपकरण | कैलिब्रेटर के सामने मजबूत पानी शीतलन उपकरण |
4 वैक्यूम टैंक 6,000 मिमी में
| 1 |
वैक्यूम टैंक |
सामग्री | स्टेनलेस स्टील 304 |
| लम्बाई | 1500+4500 मिमी | ||
| केंद्र की ऊंचाई | 1000 मिमी | ||
| व्यास | 40-250 मिमी | ||
| पाइपों की संख्या | 1 पाइप | ||
| चलती मोटर शक्ति | 0.75 किलोवाट | ||
| आगे और पीछे चलती रेंज | 700 मिमी | ||
| ऊपर और नीचे समायोजन | 100 मिमी | ||
| बाएं और दाएं समायोजन | 50 मिमी | ||
| शीर्ष पर कवर | एल्यूमीनियम मिश्र धातु | ||
| 2 | नोजल स्प्रे सिस्टम | नोजल की संख्या | 204 पीसी |
| पानी छिड़काव पाइप संख्या | 4 टुकड़े | ||
| नोजल का प्रकार | परमाणुकृत गहन शीतलन | ||
| मुंह में छिड़काव | G1 | ||
| पाइप समर्थन | फिक्स्ड गियर वाले प्रकार का समर्थन | ||
| 3 |
पानी का तापमान और स्तर नियंत्रण
|
जल तापमान नियंत्रण | ऑटो वाल्व नियंत्रण |
| जल स्तर नियंत्रण | फ्लोटिंग बॉल क्लोज लूप सिस्टम | ||
| दबाव सुरक्षा | सुरक्षा वाल्व स्थापित |
| 4 | जल फिल्टर | फ़िल्टर | G2 में 2 सेट, पास मार्ग के साथ |
| फ़िल्टर साफ़ करें | फ़िल्टर की सफाई के लिए पास लाइन द्वारा | ||
| वैक्यूम चक्रवात | हाँ, इसके साथ | ||
| मौन कार्य | साइलेंस डिवाइस | ||
| 5 | वैक्यूम पंप | वैक्यूम पंप मोटर की शक्ति | 4 किलोवाट x 2 सेट |
| पंप का प्रकार | सीमेंस की गोल प्लेट तकनीक | ||
| अन्य | कम शोर | ||
| वैक्यूम सक्शन नोजल | टैंक के प्रत्येक पक्ष में दो गेट | ||
| 6 | जल पंप | पानी के प्रवेश पाइप का आकार | G1 ️ |
| पानी के आउटपुट पाइप का आकार | G2 | ||
| पानी पंप मोटर की शक्ति | 4 kw x 2 सेट |
5 6,000 मिमी में स्प्रे कूलिंग टैंक
| एस एन | विनिर्देश | विवरण |
| 1 | पाइप रेंज | Ø40-250 मिमी |
| 2 | वैक्यूम बॉक्स की लंबाई | 6,000 मिमी |
| 3 | निर्माण | छिड़काव विधि |
| 4 | पानी पंप की शक्ति | 5.5 kw x 1 सेट |
| 5 | नोजल का संख्या | 168 पीसी |
| 6 | फिल्टर का संख्या | 1 सेट |
| 7 | बाइपास का संख्या | 1 सेट |
| 8 | पानी के स्तर को नियंत्रित करने का तरीका | फ्लोट वाल्व |
| 9 | कवर सामग्री | एल्यूमीनियम मिश्र धातु प्लेट |
| 10 | सामग्री | स्टेनलेस स्टील 304 |
| 11 | जल तापमान नियंत्रण | स्वचालित विनियमन वाल्व |
| 12 | इनपुट पाइप | G1 ️ |
| 13 | आउटपुट पाइप | G2 |
6 4 पंजे के साथ खींचें
| विनिर्देश | विवरण |
| पाइप व्यास | Ø40-250 मिमी |
| केंद्र की ऊंचाई | 1000 मिमी |
| कैटरपिलर संख्या | चार पंजे |
| कैटरपिलर वितरण | चतुर्भुज वितरण |
| ऊपरी कैटरपिलर नियंत्रण | श्रृंखला के प्रत्येक पक्ष पर सिलेंडर द्वारा नियंत्रित |
| सिलेंडर संख्या | 4 पीसी |
| नीचे की कैटरपिलर नियंत्रण | ऊपर से नीचे तक मोटर द्वारा नियंत्रित |
| ड्राइविंग विधि | रबर ब्लॉक द्वारा संचालित |
| रबर ब्लॉक की चौड़ाई | 74 मिमी |
| प्रभावी कर्षण लंबाई | 2000 मिमी |
| ड्राइविंग गति | 0.1-7 मी/मिनट |
| गियर बॉक्स | मजबूत हेलिकल गियरबॉक्स वाली मोटर |
| मोटर का प्रकार | सर्वो मोटर |
| मोटर शक्ति | 1.1 kw x 4 सेट |
| कर्षण बल | 30,000 N |
| मीटरिंग प्रणाली | एन्कोडर द्वारा |
| समायोजन मोड | पनेमुटिक |
| पाइप पर दबाव दबाएं | वायवीय वाल्वों द्वारा समायोजित |
| नीचे की ओर कैटरपिलर स्थिति | तय |
| वायु दबाव | 0.4-0.6Mpa |
7ग्रह cपूर्णचम्फरिंग के साथ
| विनिर्देश | विवरण |
| पाइप व्यास सीमा | Ø40-250 मिमी |
| काटने की मोटाई | 25 मिमी |
| काटने की गति | 6 मी/मिनट |
| ब्लेड का आकार | चम्फेरिंग |
| कटौती | ग्रह |
| फ़ीड रास्ता | हाइड्रोलिक |
| क्लैंप रास्ता | एल्यूमीनियम |
| अनुवर्ती मोड | पनेमुटिक |
| नियंत्रण प्रणाली | पीएलसी स्वचालित नियंत्रण प्रणाली |
8 स्टैकर
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | स्टैकर | झुकावदार मेज | न्युमेटिक रूप से संचालित |
| नाममात्र लंबाई | ४-५ मीटर | ||
| पाइप का आकार | 40-250 मिमी | ||
| ट्रिपिंग स्केच की सामग्री | एमएस कठोर संरचनात्मक इस्पात |
विडियो
विडियो
विडियो
विडियो
विडियो
