| ब्रांड नाम: | Hypet |
| मॉडल संख्या: | 200-600 मिमी दोहरी दीवार नालीदार पाइप लाइन |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | USD399280-USD365000/SET |
| प्रसव का समय: | 45~75 दिन |
| भुगतान की शर्तें: | एल/सी, टी/टी |
200-600मिमीडीडब्ल्यूसीपाइप उत्पादन लाइन
उत्पाद का उत्पादन
| पाइप का व्यास | 200 मिमी | 300 मिमी | 400 मिमी | 500 मिमी | 600 मिमी |
| गति मी/मिनट | 3.8-4.2 | 2.5-3.2 | 1.5-2.0 | 1.4-1.8 | 0.8-1.2 |
| पाइप किग्रा/मी | 1.9-2.3 | 4-4.9 | 7-8.5 | 10.5-14 | 15-19 |
| उत्पादन | 525 किग्रा/घंटा | 795 किग्रा/घंटा | 925 किग्रा/घंटा | 1100 किग्रा/घंटा | 1050 किग्रा/घंटा |
उत्पादन शक्ति :
| एक्सट्रूडर | मोटर | हीटर | नालीदार | शीतलक | कटर | स्थापित करना | वास्तविक |
| HYSJ120/33 | 200 किलोवाट | 42 किलोवाट |
वैकु 15*3 अन्य 13 किलोवाट |
5.5 किलोवाट | 3 किलोवाट | 467 किलोवाट | 270 किलोवाट |
| HYSJ90/33 | 132 किलोवाट | 27 किलोवाट |
उत्पादन की स्थिति
| सामग्री | पावर किलोवाट | पानी | वायु | चिलर | पूल | ऑपरेटर |
| पीई/पीपी छर्रों | 467/270 | 0.8m³/मिनट ≤15℃,≥0.3MPa |
0.3 वर्ग मीटर/मिनट >0.6MPa |
25 एचपी + 100 टन टावर | 20 एम3 | 2-3 लोग |
वाणिज्यिक वस्तुएँ:

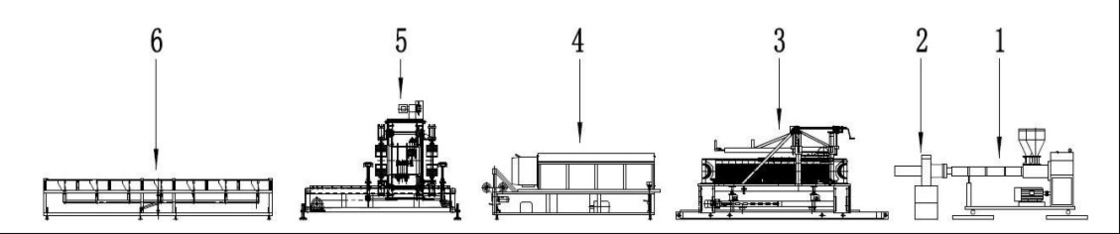

| नहीं। | आइटम नाम | नमूना | विवरण | मात्रा (तय करना) |
|
| 200-600मिमीडीडब्ल्यूसीपाइप उत्पादन लाइन | |||||
| 1 | एक्सट्रूडर | एसजे90/33 | लोडर और ड्रायर के साथ आंतरिक परत 132kw के लिए उच्च कुशल एक्सट्रूडर | 1 | |
| 2 | एक्सट्रूडर | एसजे120/33 | लोडर और ड्रायर के साथ बाहरी परत 200 किलोवाट के लिए उच्च कुशल एक्सट्रूडर | 1 | |
| 3 | आकार देने | ZC-600H | हाई स्पीड वॉटर कूलिंग नालीदार आकार देने वाली मशीन | 1 | |
| 4 | शीतलक | एलक्यू-600 | जल छिड़काव कूलिंग टैंक | 1 | |
| 5 | कटर | क्यूजी-600 | दो चाकुओं वाला धूल रहित कटर | 1 | |
| 6 | स्टेकर | डीएफ-600 | 4-6 मीटर में स्टेकर | 1 | |
| 7 | अद्भूत मरा | जेटी-200 | कूलिंग स्लीव के साथ 200 मिमी के लिए डाई हेड | 1 | |
| 8 | जेटी-300 | कूलिंग स्लीव के साथ 300 मिमी के लिए डाई हेड | 1 | ||
| 9 | जेटी-400 | कूलिंग स्लीव के साथ 400 मिमी के लिए डाई हेड | 1 | ||
| 10 | जेटी-500 | कूलिंग स्लीव के साथ 500 मिमी के लिए डाई हेड | 1 | ||
| 12 | संयुक्त-600 | कूलिंग स्लीव के साथ 600 मिमी के लिए डाई हेड | 1 | ||
| 13 |
नालीदार ढालना |
एमजे-200 | 200 मिमी आकार के लिए नालीदार मोल्ड | 1 | |
| 14 | एमजे-300 | 300 मिमी आकार के लिए नालीदार मोल्ड | 1 | ||
| 15 | एमजे-400 | आकार 400 मिमी के लिए नालीदार मोल्ड | 1 | ||
| 16 | एमजे-500 | 500 मिमी आकार के लिए नालीदार मोल्ड | 1 | ||
| 17 | एमजे-600 | आकार 600 मिमी के लिए नालीदार मोल्ड | 1 | ||
| उपरोक्त नालीदार पाइप उत्पादन के लिए सहायक उपकरण | |||||
| 1 | चिलर | एलएस-25 | 25 एचपी पावर वाला इंडस्ट्री चिलर | 1 | |
| 2 | मीनार | 100टी | 100 टन प्रकार के लिए शीतलक जल टावर | 1 | |
| 3 | कुचल डालने वाला | HYP-75 | 75 एचपी में मजबूत क्रशर | 1 | |

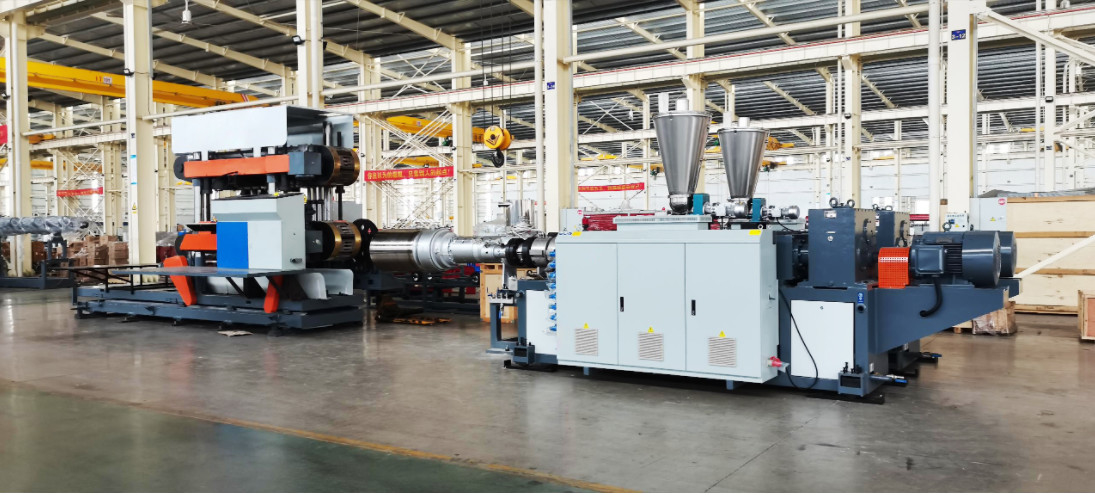

1 एचवाईएसजे90/33सिंगल स्क्रू एक्सट्रूडर132किलोवाट मोटर शक्तिभीतरी परत के लिए
| एस.एन. | कलपुर्जों के नाम | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-90/33 सिंगल स्क्रू |
| आउटपुट मैक्स | 480 किग्रा/घंटा | ||
| केंद्र की ऊंचाई | 1,250 मिमी | ||
| वज़न | 4,100 किग्रा | ||
| 2 | पेंच | व्यास | Ø90 मिमी |
| पेंच आईडी अनुपात | 33:1 | ||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| खत्म करना | नाइट्रोजन से भरपूर (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| पेंच का कोर | तापमान के लिए ऑटो नियंत्रण |
| 3 | बैरल | सामग्री | अंदर बाईमेटल बैरल |
| अंदर का समापन | नाइट्रोजन से भरपूर (0.50~0.70 मिमी गहराई) | ||
| ताप नियंत्रण क्षेत्र | 7 क्षेत्र | ||
| गर्म करने का तरीका | कास्ट एल्यूमीनियम हीटर | ||
| तापन शक्ति | 25 किलोवाट | ||
| शीतलन प्रणाली | कम शोर वाला बैरल कूलिंग पंखा | ||
| शीतलता शक्ति | 0.55kW x7 सेट | ||
| 4 |
गियर बॉक्स
|
आवास सामग्री | तन्य लौह क्यूटी-500 |
| गियर सामग्री | 20CrMnTi | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीसा हुआ | ||
| अक्ष सामग्री | 40 करोड़ |
| 5 | मोटर चलाना | एसी मोटर पावर | 132 किलोवाट मजबूत भारी लोडर और लंबे जीवन |
| इन्वर्टर नियंत्रक | डेल्टा इन्वर्टर. विकल्प के लिए अन्य ब्रांड. | ||
|
6
|
पिघला हुआ दबाव/तापमान | पिघला हुआ दबाव | 0-50Mpa माप |
| पिघलने का तापमान | 0-400°C माप | ||
| पिघला हुआ दिखाता है | अलग से | ||
| 7 | विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली | HYPET सॉफ़्टवेयर के साथ संपूर्ण सीमेंस पीएलसी नियंत्रण प्रणाली। |
| विद्युत घटक | सीमेंस में ब्रांडेड, श्नाइडर आरकेसी ओमरोन, एबीबी, शेनाइडर और चीन के प्रसिद्ध ब्रांड में छोटे महत्वहीन हिस्से | ||
| डाई हेड के लिए अतिरिक्त तापमान क्षेत्र | 8 जोन | ||
| इलेक्ट्रिक कैबिनेट सुविधा | सभी केबल और कनेक्टर वायर एविएशन प्लग के साथ हैं, इसलिए इसे आसानी से अलग किया जा सकता है |
2 HYSJ120 सिएंगल स्क्रू एक्सट्रूडर200किलोवाट मोटर शक्तिबाहरी परत के लिए
| एस.एन. | कलपुर्जों के नाम | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-120/33 सिंगल स्क्रू |
| आउटपुट मैक्स | 750 किग्रा/घंटा | ||
| केंद्र की ऊंचाई | 1,250 मिमी | ||
| वज़न | 4,800 किग्रा | ||
| 2 | पेंच | व्यास | Ø120 मिमी |
| पेंच आईडी अनुपात | 33:1 | ||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| खत्म करना | नाइट्रोजन से भरपूर (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| पेंच का कोर | तापमान के लिए ऑटो नियंत्रण |
| 3 | बैरल | सामग्री | अंदर बाईमेटल बैरल |
| अंदर का समापन | नाइट्रोजन से भरपूर (0.50~0.70 मिमी गहराई) | ||
| ताप नियंत्रण क्षेत्र | 9 क्षेत्र | ||
| गर्म करने का तरीका | कास्ट एल्यूमीनियम हीटर | ||
| तापन शक्ति | 40 किलोवाट | ||
| शीतलन प्रणाली | कम शोर वाला बैरल कूलिंग पंखा | ||
| शीतलता शक्ति | 0.55kW x9 सेट | ||
| 4 |
गियर बॉक्स
|
आवास सामग्री | तन्य लौह क्यूटी-500 |
| गियर सामग्री | 20CrMnTi | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीसा हुआ | ||
| अक्ष सामग्री | 40 करोड़ | ||
| 5 | मोटर चलाना | एसी मोटर पावर | 200 किलोवाट मजबूत भारी लोडर और लंबे जीवन |
| इन्वर्टर नियंत्रक | डेल्टा इन्वर्टर. विकल्प के लिए अन्य ब्रांड. | ||
|
6
|
पिघला हुआ दबाव/तापमान | पिघला हुआ दबाव | 0-50Mpa माप |
| पिघलने का तापमान | 0-400°C माप | ||
| पिघला हुआ दिखाता है | अलग से |
| 7 | विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली | HYPET सॉफ़्टवेयर के साथ संपूर्ण सीमेंस पीएलसी नियंत्रण प्रणाली। |
| विद्युत घटक | सीमेंस में ब्रांडेड, श्नाइडर आरकेसी ओमरोन, एबीबी, शेनाइडर और चीन के प्रसिद्ध ब्रांड में छोटे महत्वहीन हिस्से | ||
| डाई हेड के लिए अतिरिक्त तापमान क्षेत्र | 10 जोन | ||
| इलेक्ट्रिक कैबिनेट सुविधा | सभी केबल और कनेक्टर वायर एविएशन प्लग के साथ हैं, इसलिए इसे आसानी से अलग किया जा सकता है |

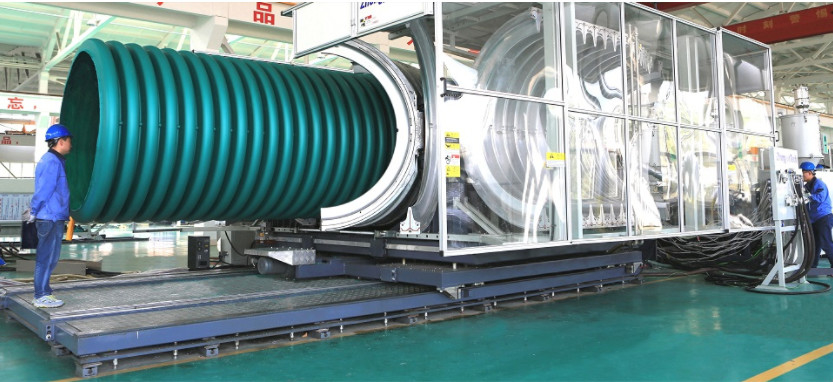

3हाई स्पीड वॉटर कूलिंग नालीदार आकार देने वाली मशीन
| एस.एन. | वस्तु | विनिर्देश |
| 1 | प्रकार | बीजी200-600 मिमी |
| 2 | पाइप का आकार | डबल परत नालीदार पाइप में 200/300/400/500/600 मिमी |
| 3 | दौड़ने की गति अधिकतम | 6मी/मिनट |
| 4 | साँचा बनाना | बंद स्थिति में चल रहा है, प्रत्येक सांचा विनिमेय हो सकता है |
| 5 | रास्ता बनाना | वैक्यूम दबाव से |
| 6 | ठंडा करने का तरीका एन | ठंडे पानी की शृंखला से होकर गुजरें। |
| 7 | मोटर चलाना | डेल्टा इन्वर्टर नियंत्रण प्रणाली के साथ 7.5 किलोवाट एसी मोटर |
| 8 | वैक्यूम पंप | 15kw*3 सेट |
| 9 | पानी का पम्प | 5.5 किलोवाट *1 सेट |
| 10 | स्थापित साँचा | 36 जोड़े |
| 11 | मोल्ड ट्रैक सामग्री | नाइट्रोजन ताप उपचार के साथ 40Cr |
| 12 | स्नेहन | समय और स्थिति आदि निर्धारित करके स्वचालित स्नेहन प्रणाली |
| 13 | काम करने की मेज | मोटर नियंत्रण द्वारा 3 डी दिशा में ऊपर और नीचे समायोज्य |
| 14 | साँचा और आधार | डोवेटेल ग्रूव्स का उपयोग करके सटीक स्थिति |
| 15 | साँचे में बदलाव | मैकेनिकल लॉकिंग, विभिन्न सांचों को बदलना आसान |
| 16 | केंद्र ऊँचाई | 1250 मिमी +/- 50 मिमी |
4 छिड़काव ठंडा करनाटैंक
| एस.एन. | वस्तु | विनिर्देश |
| 1 | प्रकार | एलक्यू-600 |
| 2 | लंबाई | 6000 |
| 3 | पाइप रेंज | 200/300/400/500/600 |
| 4 | पानी का पम्प | 5.5 kw |
| 5 | ठंडा करने का तरीका | बारिश और फुहार |
| 6 | टैंक सामग्री | स्टेनलेस स्टील 304 |
| 7 | टैंक संरचना | आसान संचालन के लिए दोनों तरफ खुल सकता है |
| 8 | मार्गदर्शक आधार | सक्रिय मार्गदर्शक उपकरण से सुसज्जित, पाइप फिसलने के लिए आसान |
| 9 | ड्रायर | पाइप के लिए मजबूत ड्रायर प्रणाली |
| 10 | उद्यत होना | होल पाइप चलाने के लिए डिस्टेंट हॉल ऑफ डिवाइस सेट करना |
| 11 | केंद्र ऊँचाई | 1250 मिमी +/- 50 मिमी |
5 धूलरहित कटर
| एस.एन. | वस्तु | विनिर्देश |
| 1 | प्रकार | क्यूजी-600 |
| 2 | रास्ता काटना | धूल रहित फ़ंक्शन के साथ डबल चाकू |
| 3 | पाइप काटना | 200-600 मिमी |
| 4 | क्लैंपिंग प्रणाली | क्लैम्पिंग के लिए मुलिटि एयर सिलेंडर नियंत्रण |
| खिलाने की विधि | भोजन के लिए हाइड्रोलिक नियंत्रण प्रणाली | |
| 5 | लंबाई नियंत्रण | मीटरिंग उपकरण और पीएलसी निर्देश दोनों कार्य करते हैं |
| 6 | कटर मोटर | 3 किलोवाट |
| 7 | नियंत्रण का तरीका | ऑटो और मैनुअल |
| 8 | सेंग्टर हाइट | 1250 मिमी +/- 50 मिमी |
6 स्टेकर
| एस.एन. | वस्तु | विनिर्देश |
| 1 | प्रकार | क्यूजी-600 |
| 2 | पाइप की लंबाई | 4000-6000 मिमी या आवश्यकता पर निर्भर करता है |
| 3 | बाहरी सामग्री | स्टेनलेस स्टील 304 |
| 4 | लंबा और नीचे | वायु नियंत्रण द्वारा |
| 5 | गुणवत्ता नियंत्रण | स्वचालित वजन प्रणाली |
| 6 | ऊंचाई समायोजन | मोटर ऑटो नियंत्रण द्वारा समायोजित |
7 डाई हेड्स मोल्ड और शेपिंग मोल्ड
डाई हेड मोल्ड
| एस.एन. | वस्तु | विनिर्देश |
| 1 | डाई मोल्ड प्रकार | 200/300/400/500/600 मिमी |
| 2 | डाई माउड संरचना | सर्पिल विभाजन संरचना को अपनाने से, निर्वहन एक समान और स्थिर होता है |
| 3 | डाई हेड हीटर जोन | 12 जोन 55 किलोवाट |
| 4 | ढालना सामग्री | नाइट्रोजन ताप उपचार के साथ 40Cr |
| 5 | ढालना धावक | मिरर फेस पॉलिश |
| 6 | समायोजन का तरीका | गोल बोल्ट समायोजन |
| 7 | शीतलक | ठंडा करने के लिए मजबूत रिंग प्रकार का जल शीतलन उपकरण |
| 8 | सहित आइटम | 200 मिमी (आकार देने वाले सांचे, कैलिब्रेटिंग स्लीव, डाई हेड सहित) *1सेट |
| 300 मिमी (आकार देने वाले सांचे, कैलिब्रेटिंग स्लीव, डाई हेड सहित) *1सेट | ||
| 400 मिमी (आकार देने वाले सांचे, कैलिब्रेटिंग स्लीव, डाई हेड सहित) *1सेट | ||
| 500 मिमी (आकार देने वाले सांचे, कैलिब्रेटिंग स्लीव, डाई हेड सहित) *1सेट | ||
| 600 मिमी (आकार देने वाले सांचे, कैलिब्रेटिंग स्लीव, डाई हेड सहित) *1 सेट |
नालीदार आकार देने वाला साँचा
| एस.एन. | वस्तु | विनिर्देश |
| 1 | आकार देने वाले साँचे का प्रकार | 200/300/400/500/600 मिमी |
| 2 | ढालना सामग्री | LY12 विशेष एल्यूमीनियम मिश्र धातु |
| सांचे का विशेष | उच्च तापीय चालकता, उच्च कठोरता और पहनने का प्रतिरोध | |
| 3 | साँचे की संख्या | 36 जोड़े |
| 4 | साँचे का ठंडा होना | सीलबंद उच्च दबाव ठंडा पानी द्वारा |
| 5 | वायु और जल धावक | उत्पादन का स्थिर, उच्च गुणवत्ता और कुशल संचालन सुनिश्चित करें। |
| 6 | सहित आइटम | 200 मिमी (बेलिंग ब्लॉक मोल्ड सहित) *1सेट |
| 300 मिमी (बेलिंग ब्लॉक मोल्ड सहित) *1सेट | ||
| 400 मिमी (बेलिंग ब्लॉक मोल्ड सहित) *1सेट | ||
| 500 मिमी (बेलिंग ब्लॉक मोल्ड सहित) *1सेट | ||
| 600 मिमी (बेलिंग ब्लॉक मोल्ड सहित) *1सेट |
