उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Hypet
प्रमाणन:
ISO9001,CE
मॉडल संख्या:
1/2'-1''-1-1/2'' पीवीसी पाइप उत्पादन लाइन
विडियो
विडियो
विडियो

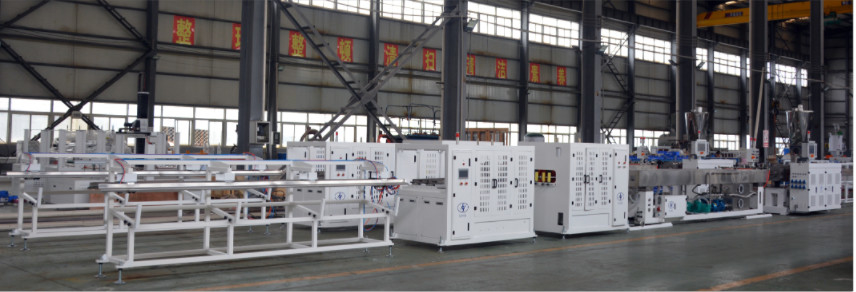

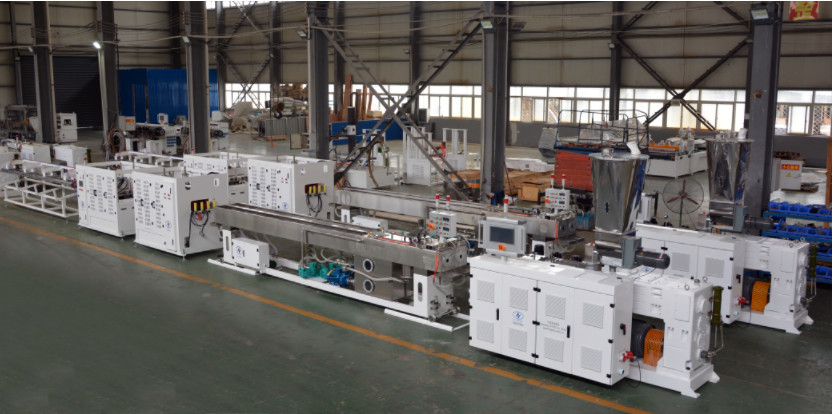

1/2"-1"-1-1/2" पीवीसी पाइप उत्पादन लाइन HYZS55/120 शंकु जुड़वां पेंच extruder के साथ
A. हाइपेट पीवीसी 1/2'-1'-1-1/2' पाइप एक्सट्रूज़न लाइन की विशेषता
| एस एन | पद | विनिर्देश |
| 1 | HYZS55/120 उच्च कुशल शंकु पेंच extruder |
1, हमारे अनुभव से डिजाइन किया गया है जो उत्पादन उच्च स्तर हो सकता है 2, गियर बॉक्स मजबूत गियर और लंबे जीवन के साथ फ्रेम मामले द्वारा उच्च टोक़ के साथ है 3, गर्मी संरक्षण के साथ हीटर जो ऊर्जा की बचत कर सकते हैं 4, बैरल और पेंच लंबे समय तक काम करने के लिए bimetal प्रकार के हैं |
| 2 | हाई स्पीड डाई हेड |
1, सभी भागों बराबर अच्छी तरह से बह सुनिश्चित करने के लिए सीएनसी मशीन उपकरण द्वारा बनाया जाता है, 2, चमकदार उपकरण के साथ, 3, उच्च आउटपुट गति 1-10m/min हो सकती है |
| 3 | वैक्यूम टैंक |
1, सभी 304 स्टेनलेस स्टील सामग्री से बने हैं, बिना पेंट किए। 2, पानी के स्तर और वैक्यूम स्वचालित रूप से नियंत्रित कर रहे हैं 3, वैक्यूम दबाव राहत श्वासयंत्र स्थापित करने के लिए महसूस करने के लिए कि ध्वनि |
| 4 | प्रस्थान करना |
1, 2 पंजा प्रकार o स्थिर खींच बंद बल सुनिश्चित करें। 2, पीएलसी प्रणाली द्वारा नियंत्रित एसी मोटर और इन्वर्टर द्वारा संचालित 3गियरबॉक्स को हटाने के लिए कठोर गियर सतह के साथ मजबूत हैं। |
| 5 | कटर |
1, उच्च गति धूल रहित कटर डिवाइस, 2, विशेष मोटर क्रिया के साथ काटने के दौरान पाइप की गति सुनिश्चित करने के लिए। |
| 6 | HYPET अन्य विशेष प्रस्ताव |
1बड़ी परियोजनाओं के लिए या प्रमुख तकनीकी मदों को हल करने के लिए तकनीकी इंजीनियरों की सेवा प्रदान करना। 2प्लास्टिक पाइप प्रोफाइल, शीट/बोर्ड पेलेट आदि के लिए अनुकूलित अच्छा डाउनस्ट्रीम उपकरण प्रदान करना। |
बी.उत्पादन लाइन निर्माण
| एस एन | विवरण | Qty (सेट) |
| 1 | HYZS55/120 शंकु जुड़वां पेंच extruder 30kw मोटर शक्ति | 1 |
| 2 | ऑटो लोडर | 1 |
| 3 | डबल मर सिर | 1 |
| 4 | डबल वैक्यूम टैंक | 1 |
| 5 | डबल-हॉल-ऑफ इकाई | 1 |
| 6 | डबल ऊपर और नीचे कटर | 1 |
| 7 | स्टैकर | 1 |
टिप्पणियाँ:
1. कीमत की स्थिति वूहान चीन
2भुगतान मोड: कुल का 30% टी/टी द्वारा जमा के रूप में भुगतान किया जाएगा, शेष राशि परीक्षण के बाद और शिपिंग से पहले टी/टी या एल/सी द्वारा दृष्टि पर भुगतान किया जाएगा।
3वितरण की अवधि: आदेश की पुष्टि के 60 दिन बाद।
4वैधता अवधिः बीमा के 30 दिन बाद
5. वारंटीः ग्राहक की दुकान में कमीशन के बाद एक वर्ष
6प्रशिक्षणः चीन में और ग्राहक की दुकान में दोनों उपलब्ध हैं
7यदि आवश्यक हो, तो आपूर्तिकर्ता इंजीनियरों को शर्त के तहत कमीशन के लिए खरीदार के पास भेज सकता है, लेकिन खरीदार दो तरह से उड़ान होटल और भोजन, और 80 अमरीकी डालर / दिन / एक व्यक्ति का वेतन का भुगतान करेगा।
C. मशीन का विनिर्देश
1.HYZS-55/120उच्च उत्पादनट्विन स्क्रू एक्सट्रूडर1 सेट
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYZS-55/120 शंकु जुड़वां पेंच |
| आउटपुट | पाइप के लिए 180-220 किलोग्राम/घंटा | ||
| केंद्र की ऊंचाई | 1000 मिमी | ||
| आयाम | 2710 x 1250 x 2600 मिमी | ||
| वजन | 2300 किलोग्राम | ||
| 2 | स्क्रू | व्यास | Ø55/120 मिमी |
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| घूर्णन गति | 0~38 आर/मिनट | ||
| पेंच का कोर |
तापमान के लिए स्वतः नियंत्रण (तेल शीतलन वैकल्पिक होगा) |
||
| 3 | बैरल | बैरल संरचना | दो भागों में, सामने का भाग विशेष मिश्र धातु के साथ डाला जाएगा। |
| बैरल का बड़ा हिस्सा | 38CrMoAlA | ||
| बैरल का फ्रंट पार्ट | गर्मी उपचार के साथ SKD11 | ||
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | ||
| 4 | तापमान/दबाव ट्रांसड्यूसर | गुणवत्ता | चीन प्रसिद्ध ब्रांड |
| संरचना | दबाव और तापमान दोनों को अलग से महसूस करता है | ||
| केबल | उच्च पृथक केबल लाइन | ||
| स्क्रीन | मॉनिटर या स्क्रीन डिस्प्ले दोनों में | ||
| 5 | हीटर और कूलिंग वेंटिलेटर | हीटिंग नियंत्रण क्षेत्र | 4 क्षेत्र |
| हीटिंग तरीका | कास्ट एल्यूमीनियम/सिरैमिक | ||
| हीटिंग पावर | 16 किलोवाट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| शीतलन शक्ति | 0.2kw x 3 सेट | ||
| पानी/तेल शीतलन | विकल्प के लिए सामने का एक क्षेत्र | ||
| ताप पृथक्करण | ऊर्जा की बचत के लिए विशेष अलगाव सामग्री और संरचना। |
| 6 | हाइपेट गियर बॉक्स | आवास सामग्री | दुबला लोहा |
| गियर सामग्री | 20CrMnTiA | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| तेल का तापमान | दो प्रणालियों द्वारा नियंत्रित, | ||
| रबर सील करनेवाला | आयातित स्पेकल रबर सील करने वाला इस्तेमाल किया | ||
| असर | एक प्रसिद्ध और विश्वसनीय ब्रांड। | ||
| 7 |
ट्विन स्क्रू खुराक फ़ीडर |
आपूर्ति सामग्री मोटर | 1.5 किलोवाट |
| गति सीमा | 1-50 आरपीएम | ||
| पाउडर ब्रिज | उच्च कैको3 के साथ एंटी पाउडर ब्रिज | ||
| इन्वर्टर | डेल्टा भारी लोडर प्रकार | ||
| 8 | चयनकर्ता के साथ वैक्यूम डीगैस | वैक्यूम डिग्री | -0.04 एमपीए |
| मोटर शक्ति | 1.5 kw | ||
| वैक्यूम टैंक | साफ करना आसान है | ||
|
ऑटो सफाई उपकरण
|
वैकल्पिक के लिए वायु नियंत्रण स्वतः सफाई उपकरण। | ||
| 9 | ड्राइविंग मोटर | एसी मोटर की शक्ति | सीमेंस ब्रांड में 30 किलोवाट |
| एसी इन्वर्टर नियंत्रक | भारी टाइप में डेल्टा | ||
| 10 | विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली | पूर्ण सीएमएनएस पीएलसी नियंत्रण प्रणाली हाइपेट सॉफ्टवेयर के साथ। |
| विद्युत घटक | सीमेंस, श्नाइडर, आरकेसी ओमरोन, एबीबी, फुजी, और चीन में छोटे महत्वहीन भागों में ब्रांड प्रसिद्ध | ||
| मरने के सिर के लिए अतिरिक्त तापमान क्षेत्र | 7 क्षेत्र | ||
| विद्युत कैबिनेट विशेषता |
1, सभी केबल और कनेक्टर तार विमानन प्लग के साथ हैं 2, इलेक्ट्रिक कैबिनेट आसानी से अलग किया जा सकता है, 3, सभी केबल और इंद्रियों केबल लंबे जीवन के साथ पर्याप्त मजबूत हैं। 4, पीएलसी मॉनिटर नियंत्रण प्रणाली बटन समायोजन के साथ आसान के साथ पेंच गति को नियंत्रित करने के लिए। |
2.एएक्सट्रूडर के लिए लोडर 1 सेट
3.मुर्दा सिर 1 सेट
| एस एन | विनिर्देश | विवरण |
| 1 | पाइप के लिए आकार | विभिन्न दबाव में 1/2~1-1/2 |
| पाइप की मोटाई (दबाव वर्ग) |
ग्राहक द्वारा दी गई 1/2 ग्राहक द्वारा पेश किया गया ग्राहक द्वारा दी गई 1 1/2 |
|
| 2 | मोर्टार के सिर की सामग्री | विशेष मिश्र धातु |
| 3 | गति प्रकार | उच्च गति प्रकार, 6-10 मीटर/मिनट तक |
| 4 | पिघलने का दबाव/समय | मेल्ट प्रेस/टेम्प से लैस |
| 5 | हीटिंग जोन | 8 क्षेत्र |
| 6 | प्रवाह सतह | सभी प्रवाह सतह पॉलिश और क्रोम |
| 7 | कैलिब्रेटिंग आस्तीन की सामग्री | स्टेनलेस स्टील और कठोर चमकदार पॉलिश और पानी के जैकेट के साथ |
4.वैक्यूम कैलिब्रेटर6 मीटर स्टेनलेस स्टील 304 में बिना पेंटिंग के टैंक 1 सेट
| एस एन | विनिर्देश | विवरण |
| 1 | पाइप के लिए आकार | विभिन्न दबाव में 1/2~1-1/2 |
| पाइप की मोटाई (दबाव वर्ग) |
ग्राहक द्वारा दी गई 1/2 ग्राहक द्वारा पेश किया गया ग्राहक द्वारा दी गई 1 1/2 |
|
| 2 | मोर्टार के सिर की सामग्री | विशेष मिश्र धातु |
| 3 | गति प्रकार | उच्च गति प्रकार, 6-10 मीटर/मिनट तक |
| 4 | पिघलने का दबाव/समय | मेल्ट प्रेस/टेम्प से लैस |
| 5 | हीटिंग जोन | 8 क्षेत्र |
| 6 | प्रवाह सतह | सभी प्रवाह सतह पॉलिश और क्रोम |
| 7 | कैलिब्रेटिंग आस्तीन की सामग्री | स्टेनलेस स्टील और कठोर चमकदार पॉलिश और पानी के जैकेट के साथ |
5.निकालने की इकाईडबल स्टेशन में 1 सेट
| एस एन | विनिर्देश | विवरण |
| 1 | ड्राइविंग विधि | विशेष रबर ब्लॉक द्वारा संचालित |
| 2 | खींचने के आकार | 1/2~1-1/2 |
| 3 | मोटर शक्ति | 0.75kW x 4 सेट |
| 4 | अधिकतम ड्राइविंग शक्ति | 8,000 N |
| 5 | ड्राइविंग गति | 1.5~15 मी/मिनट |
| 6 | कैटरपिलर की चौड़ाई | 32 मिमी |
| 7 | कैटरपिलर की प्रभावी लंबाई | 1,400 मिमी x 4 सेट |
| 8 | ऊपरी कीट समायोजन | सिलेंडर के अनुसार |
| 9 | सिलेंडर की संख्या | प्रत्येक श्रृंखला में 1 सिलेंडर |
| 10 | नीचे की पतंग | तय |
| 11 | गियरबॉक्स का प्रकार | मजबूत हेलिकल हार्ड गियर बॉक्स |
| 12 | मोटर का प्रकार | एबीबी नियंत्रक के साथ एसी मोटर |
6.ऊपर और नीचेपूर्णडबल स्टेशन में 1 सेट
| एस एन | विनिर्देश | विवरण |
| 1 | काटने का प्रकार | धूल रहित कटर |
| 2 | ब्लेड शैली | बिट + गोल ब्लेड |
| 3 | नियंत्रण प्रणाली | पीएलसी स्वचालित नियंत्रण प्रणाली |
| 4 | काटने की सीमा | 1/2~1-1/2 |
| 5 | कटिंग मोटाई अधिकतम | 5 मिमी |
| 6 | काटने की गति | 15 मीटर/मिनट |
| 7 | केंद्र की ऊंचाई | 1000 मिमी |
| 8 | कटर मोटर की शक्ति | 0.75 किलोवाट x 2 सेट |
| 9 | कटर संख्याएँ | 2 टुकड़े |
| 10 | कटर सामग्री | उपकरण मिश्र धातु |
| 11 | क्लैंपिंग तरीका | एल्यूमीनियम मिश्र धातु चक |
| 12 | कटर फ़ीडिंग | सिलेंडर फ़ीड |
| 13 | सिंक्रोन मोड | पाइप आंदोलन के साथ सिलेंडर |
7.स्टैकर1 सेट
| एस एन | विनिर्देश | विवरण |
| 1 | झुकावदार मेज | निविड़ अंधकार से संचालित डबल स्टेशन |
| 2 | नाममात्र लंबाई | 4.5 मीट्र |
| 3 | ट्रिपिंग स्केच की सामग्री | एमएस कठोर संरचनात्मक इस्पात |
