Place of Origin:
China
ब्रांड नाम:
Hypet
प्रमाणन:
ISO9001,CE
Model Number:
16-50mm PVC corrugated hose / pipe line
विडियो
विडियो
विडियो
16-50 मिमी पीवीसी घुमावदार नली / पाइप लाइन
ए. हाइपेट विशेष विशेषताएं
1इस लाइन को एकल दीवार वाले कंक्रीट पाइप का उत्पादन करने के लिए डिज़ाइन किया गया है जो पीवीसी, पीपी, पीई और पीए आदि सामग्री है।
2सिंगल स्क्रू एक्सट्रूडर में उच्च कुशल कंपाउंडिंग, कम कतरनी दर, सामग्री को विघटित करने में कठिनाई, उच्च उत्पादन, अच्छा स्व-सफाई कार्य और लंबे सेवा जीवन की विशेषता है।
3यह पाउडर सामग्री के लिए अधिक उपयुक्त है।
4एक्सट्रूडर में वैक्यूम डीगैसिंग, तेल ठंडा करने के लिए एक स्क्रू, हवा ठंडा करने या बैरल के तेल ठंडा करने के लिए है।
5विशेष रूप से डिजाइन किए गए पेंच, विशेष रूप से संरचित पेंच और विशेष संरचना मोल्ड पेंच और बैरल को आसान घर्षण से बचा सकते हैं और एक आसान बनाने की प्रक्रिया दे सकते हैं।
6क्षितिज शैली बनाने वाली मशीन की कार्य तालिका को अनुप्रस्थ, ऊर्ध्वाधर और क्षैतिज दिशा में समायोजित किया जा सकता है। बनाने वाले ब्लॉक विशेष उच्च गुणवत्ता वाले मिश्र धातु स्टील से बने होते हैं,और इसके कई फायदे हैं जैसे उच्च शक्ति, अच्छा घर्षण प्रतिरोध, थर्मल विस्तार का कम गुणांक।
7. हवा ठंडा और पानी ठंडा मोड के रूप में, बनाने की मशीन तेजी से बनाने और अच्छा शीतलन प्रभाव के लिए अच्छा है।

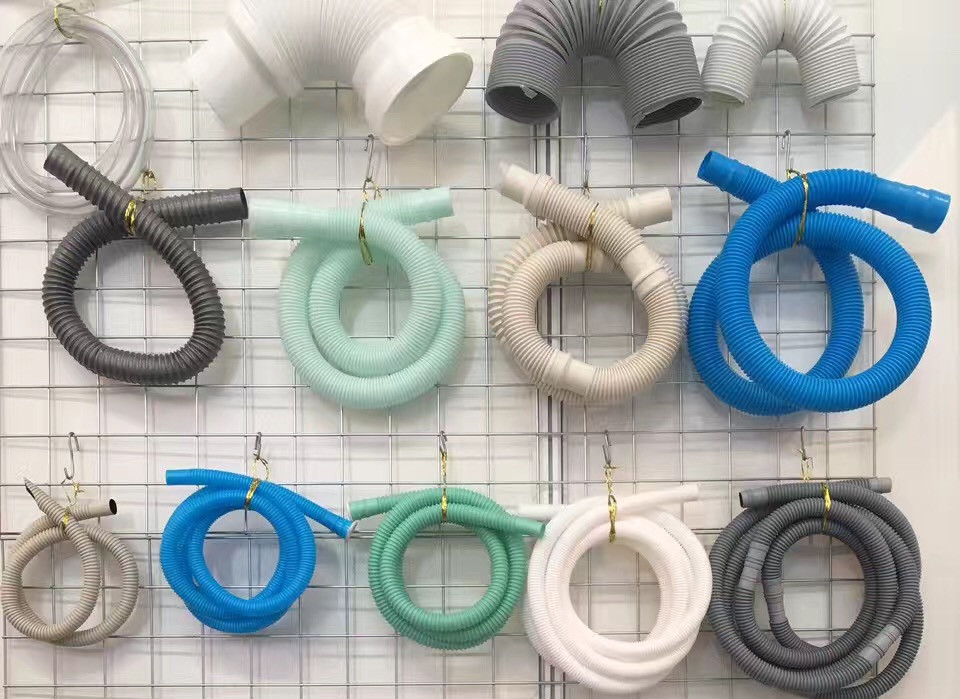

8इस प्रकार के पाइप का व्यापक रूप से कार और ट्रेन, वाशर के लिए आपूर्ति और जल निकासी पाइप, खेतों की सिंचाई आदि के संरक्षण पाइप में उपयोग किया जाता है।
| एस एन | पद | मात्रा |
| 1 | नली का व्यास | 16 मिमी-50 मिमी |
| 2 | कच्चा माल | पीवीसी पाउडर |
| 3 | आउटपुट | 70-100 किलोग्राम/घंटा |
| 4 | कुल स्थापित शक्ति | 60 kw, 380V/50Hz, 3 चरण |
| 5 | कुल आयाम | 6300x1200x1900 मिमी |
| 6 | शीतलन जल क्षमता | 60 लीटर |
| 7 | संपीड़ित हवा | 0.4Mpa- 0.6Mpa, 0.2m3/मिनट |
B. वाणिज्यिक वस्तुएं:
| एस एन | पद | मात्रा |
| 16-50 मिमी पीवीसी घुमावदार नली लाइन सहित | ||
| 1 | शंकु जुड़वां पेंच extruder HYZS51/110 | 1 |
| 2 | स्प्रिंग लोडर | 1 |
| 3 | धातु के तार रिवाइंडर | |
| 4 | मुर्दा सिर | 1 |
| 5 | वैक्यूम बनाने वाली मशीन | 1 |
| 6 | कोइलर | 1 |
C. मुख्य विनिर्देश

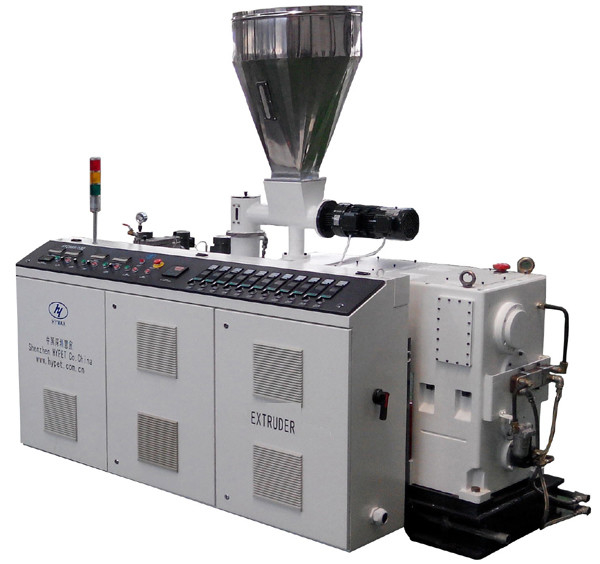

1.1.शंकु जुड़वां पेंच extruder HYZS51/110
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYZS-51/110 शंकु जुड़वां पेंच |
| आउटपुट |
पाइप के लिए 150-200 किलोग्राम/घंटा 70-110 किलोग्राम/घंटा प्रोफाइल या उससे अधिक के लिए |
||
| केंद्र की ऊंचाई | 1000 मिमी | ||
| आयाम | 2450 x 1200 x 2400 मिमी | ||
| वजन | 2100 किलो | ||
| 2 | स्क्रू | व्यास | Ø51/110 मिमी |
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| घूर्णन गति | 0~50 आर/मिनट | ||
| पेंच का कोर |
तापमान के लिए स्वतः नियंत्रण (तेल शीतलन वैकल्पिक होगा) |
| 3 | बैरल | बैरल संरचना | दो भागों में, सामने का भाग विशेष मिश्र धातु के साथ डाला जाएगा। |
| बैरल का बड़ा हिस्सा | 38CrMoAlA | ||
| बैरल का फ्रंट पार्ट | गर्मी उपचार के साथ SKD11 | ||
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | ||
| 4 | तापमान/दबाव ट्रांसड्यूसर | गुणवत्ता | चीन प्रसिद्ध ब्रांड |
| संरचना | दबाव और तापमान दोनों को अलग से महसूस करता है | ||
| केबल | उच्च पृथक केबल लाइन | ||
| स्क्रीन | मॉनिटर या स्क्रीन डिस्प्ले दोनों में | ||
| 5 | हीटर और कूलिंग वेंटिलेटर | हीटिंग नियंत्रण क्षेत्र | 4 क्षेत्र |
| हीटिंग तरीका | कास्ट एल्यूमीनियम/सिरैमिक | ||
| हीटिंग पावर | 10 किलोवाट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| शीतलन शक्ति | 75w x 3 सेट | ||
| पानी/तेल शीतलन | विकल्प के लिए सामने का एक क्षेत्र | ||
| ताप पृथक्करण | ऊर्जा की बचत के लिए विशेष अलगाव सामग्री और संरचना। | ||
| 6 | हाइपेट गियर बॉक्स | आवास सामग्री | दुबला लोहा |
| गियर सामग्री | 20CrMnTiA | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| तेल का तापमान | दो प्रणालियों द्वारा नियंत्रित, | ||
| रबर सील करनेवाला | आयातित स्पेकल रबर सील करने वाला इस्तेमाल किया | ||
| असर | एक प्रसिद्ध और विश्वसनीय ब्रांड। | ||
| 7 |
ट्विन स्क्रू खुराक फ़ीडर |
आपूर्ति सामग्री मोटर | 0.75 किलोवाट |
| गति सीमा | 1-50 आरपीएम | ||
| पाउडर ब्रिज | उच्च कैको3 के साथ एंटी पाउडर ब्रिज | ||
| इन्वर्टर | डेल्टा भारी लोडर प्रकार | ||
| 8 | चयनकर्ता के साथ वैक्यूम डीगैस | वैक्यूम डिग्री | -0.04 एमपीए |
| मोटर शक्ति | 1.5 kw | ||
| वैक्यूम टैंक | साफ करना आसान है | ||
|
ऑटो सफाई उपकरण
|
वैकल्पिक के लिए वायु नियंत्रण स्वतः सफाई उपकरण। | ||
| 9 | ड्राइविंग मोटर | एसी मोटर की शक्ति | 18सीमेंस ब्रांड में 0.5 किलोवाट |
| एसी इन्वर्टर नियंत्रक | भारी टाइप में डेल्टा |
| 10 | विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली | पूर्ण सीएमएनएस पीएलसी नियंत्रण प्रणाली हाइपेट सॉफ्टवेयर के साथ। |
| विद्युत घटक | सीमेंस, श्नाइडर, आरकेसी ओमरोन, एबीबी, फुजी, और चीन में छोटे महत्वहीन भागों में ब्रांड प्रसिद्ध | ||
| मरने के सिर के लिए अतिरिक्त तापमान क्षेत्र | 6 क्षेत्र | ||
| विद्युत कैबिनेट विशेषता |
1, सभी केबल और कनेक्टर तार विमानन प्लग के साथ हैं 2, इलेक्ट्रिक कैबिनेट आसानी से अलग किया जा सकता है, 3, सभी केबल और इंद्रियों केबल लंबे जीवन के साथ पर्याप्त मजबूत हैं। 4, पीएलसी मॉनिटर नियंत्रण प्रणाली बटन समायोजन के साथ आसान के साथ पेंच गति को नियंत्रित करने के लिए। |
2वसंत लोडर
| चित्र | विनिर्देश | विवरण | |
| 1 | |
पाइप व्यास | 114 मिमी |
| 2 | उत्पादन क्षमता | 3 एम3/h | |
| 3 | हॉपर वॉल्यूम | 200 लीटर | |
| 4 | मोटर शक्ति | 1.5 kw |
3. धातु के तार रिवाइंडर
| एस एन | चित्र | विनिर्देश | विवरण |
| 1 | |
सामग्री | 40Cr |
| कार्य | धातु के तार को फैलाओ | ||
| व्यास | Ø200~400 मिमी |
4. सिर मर जाता है
| उत्पाद छवि | विनिर्देश | विवरण |
|
आकार | नमुने या चित्र के अनुसार, कोर और स्टील के तार चैनल के साथ 16-50 मिमी |
| सामग्री | उच्च गुणवत्ता वाले मोल्ड स्टील | |
| मरने वाले सिर की संख्या | 1 सेट | |
| मोल्ड की संख्या | 1 सेट 20/25 मिमी | |
| मोल्ड के आकार का कैलिब्रेशन | 55mmx80mmx65.94mm | |
| मोल्ड सामग्री का कैलिब्रेशन | 40Cr | |
| मोल्ड की कुल लंबाई | 65.94mm × 60 जोड़ी = 3956.4mm |
5वैक्यूम बनाने वाली मशीन
| उत्पाद छवि | विनिर्देश | विवरण |
|
|
पाइप रेंज | Φ16~Φ50 मिमी |
| संरचना | बंद क्षैतिज डिजाइन | |
| चलने की गति | 0-25/मिनट | |
| मुख्य डीसी मोटर शक्ति | 3 किलोवाट | |
| स्नेहन मोटर की शक्ति | 0.06 किलोवाट | |
| शीतलन प्रकार | बंद जल शीतलन | |
| शीतलन जल का तापमान | 5~15°C | |
| इन्वर्टर | एबीबी | |
| संपर्ककर्ता और रिले | श्नाइडर | |
| नियंत्रण प्रणाली | पीएलसी नियंत्रण कार्यक्रम | |
| टच स्क्रीन | विलो | |
| ऑपरेटर स्टेशन प्रदर्शन | सभी पैरामीटर सेटिंग्स और नियंत्रण कंसोल बिजली और टच स्क्रीन पर संचालित कर रहे हैं | |
| मोल्ड चलने वाली रेलें | रेल की सामग्री | 38CrMoAlA, नाइट्रेटेड |
| शीतलन प्रकार | जल शीतलन | |
| नोटः यह सुनिश्चित करने के लिए कि अधिकतम संचालन गति, आकार देने वाली डिवाइस से बफ़ल का तापमान 55 डिग्री से अधिक न हो, ठंडा करने वाले पानी की आपूर्ति का पर्याप्त प्रवाह। | ||
6कोइलर
| उत्पाद छवि | विनिर्देश | विवरण |
|
पाइप रेंज | Φ16-Φ50 मिमी |
| वजन | 350 किलोग्राम | |
| कार्य गति | 0-25 मीटर/मिनट | |
| मुख्य डीसी मोटर शक्ति | 0.75 किलोवाट | |
| संपर्ककर्ता और रिले | श्नाइडर | |
| इन्वर्टर | एबीबी |
