| ब्रांड नाम: | Hypet |
| मॉडल संख्या: | 16-50 मिमी पीई / पीवीसी नालीदार नली लाइन |
| न्यूनतम आदेश मात्रा: | 1SET |
| कीमत: | USD 38800/set |
| प्रसव का समय: | 35 ~ 45 दिन |

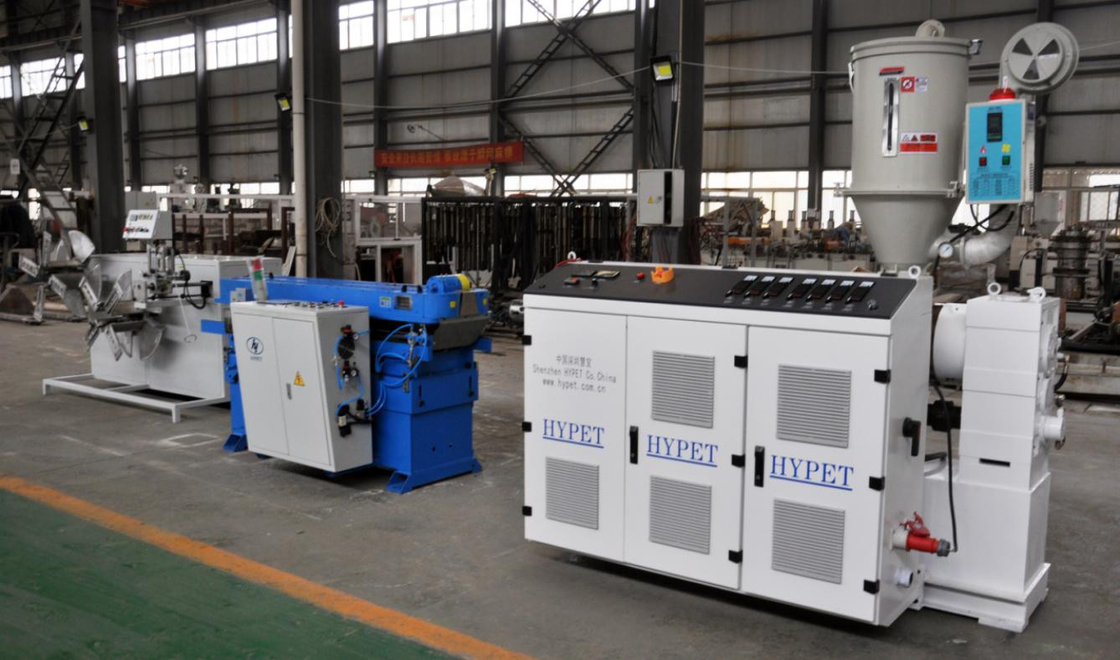

16-50 मिमी पीई / पीवीसी घुमावदार नली लाइन
ए. हाइपेट विशेष विशेषताएं
1इस लाइन को एकल दीवार वाले कंक्रीट पाइप का उत्पादन करने के लिए डिज़ाइन किया गया है जो पीवीसी, पीपी, पीई और पीए आदि सामग्री है।
2सिंगल स्क्रू एक्सट्रूडर में उच्च कुशल कंपाउंडिंग, कम कतरनी दर, सामग्री को विघटित करने में कठिनाई, उच्च उत्पादन, अच्छा स्व-सफाई कार्य और लंबे सेवा जीवन की विशेषता है।
3यह पाउडर सामग्री के लिए अधिक उपयुक्त है।
4एक्सट्रूडर में वैक्यूम डीगैसिंग, तेल ठंडा करने के लिए एक स्क्रू, हवा ठंडा करने या बैरल के तेल ठंडा करने के लिए है।
5विशेष रूप से डिजाइन किए गए पेंच, विशेष रूप से संरचित पेंच और विशेष संरचना मोल्ड पेंच और बैरल को आसान घर्षण से बचा सकते हैं और एक आसान बनाने की प्रक्रिया दे सकते हैं।
6क्षितिज शैली बनाने वाली मशीन की कार्य तालिका को अनुप्रस्थ, ऊर्ध्वाधर और क्षैतिज दिशा में समायोजित किया जा सकता है। बनाने वाले ब्लॉक विशेष उच्च गुणवत्ता वाले मिश्र धातु स्टील से बने होते हैं,और इसके कई फायदे हैं जैसे उच्च शक्ति, अच्छा घर्षण प्रतिरोध, थर्मल विस्तार का कम गुणांक।
7. हवा ठंडा और पानी ठंडा मोड के रूप में, बनाने की मशीन तेजी से बनाने और अच्छा शीतलन प्रभाव के लिए अच्छा है।

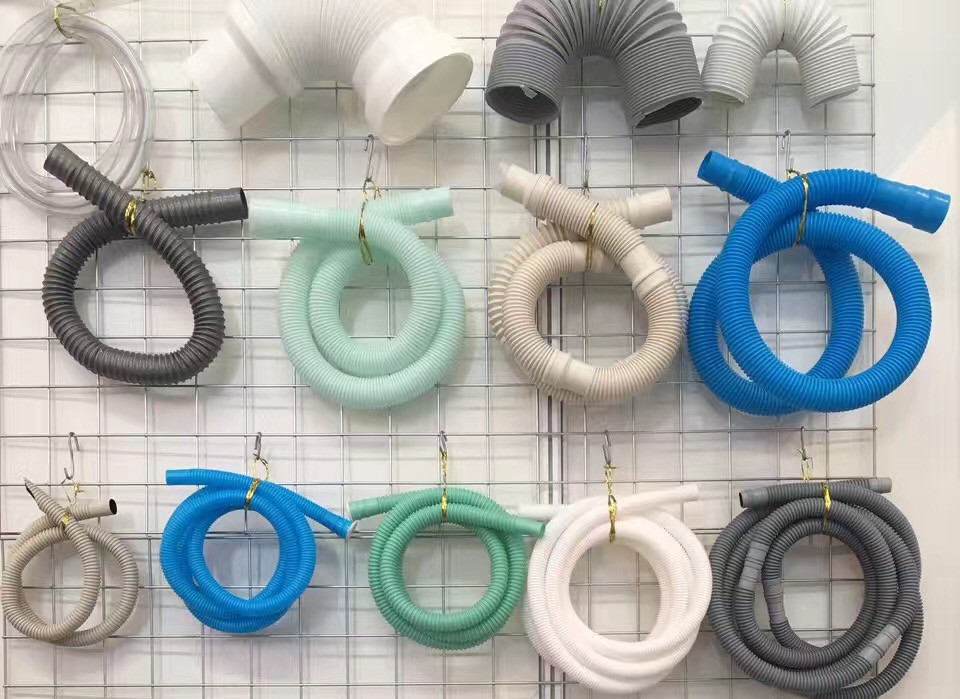

8इस प्रकार के पाइप का व्यापक रूप से कार और ट्रेन, वाशर के लिए आपूर्ति और जल निकासी पाइप, खेतों की सिंचाई आदि के संरक्षण पाइप में उपयोग किया जाता है।
| एस एन | पद | मात्रा |
| 1 | नली का व्यास | 16 मिमी-50 मिमी |
| 2 | कच्चा माल | पीई गोली / पीवीसी गोली |
| 3 | आउटपुट | 60-80 किलोग्राम/घंटा |
| 4 | कुल स्थापित शक्ति | 60 kw, 380V/50Hz, 3 चरण |
| 5 | कुल आयाम | 5800x1200x1900 मिमी |
| 6 | शीतलन जल क्षमता | 60 लीटर |
| 7 | संपीड़ित हवा | 0.4Mpa- 0.6Mpa, 0.2m3/मिनट |
B. वाणिज्यिक वस्तुएं:
| एस एन | पद | मात्रा |
| पीई/पीवीसी 16 से 50 मिमी के लिए घुमावदार नली लाइन सहित | 1 | |
| 1 | सिंगल स्क्रू एक्सट्रूडर HYSJ65/28 | 1 |
| 2 | ऑटो लोडर AL300 | 1 |
| 3 | गर्म सुखानेवाला HD100 | 1 |
| 4 | धातु के तार रिवाइंडर | |
| 5 | मुर्दा सिर | 1 |
| 6 | वैक्यूम बनाने वाली मशीन | 1 |
| 7 | कोइलर | 1 |
C. मुख्य विनिर्देश
1. एकल पेंच extruder HYSJ-65/28
| एस एन | भाग का नाम | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-65/28 एकल पेंच |
| आउटपुट | पीवीसी के लिए 80 किलोग्राम/घंटा | ||
| केंद्र की ऊंचाई | 1000 मिमी | ||
| आयाम | 2600 x 1200 x 2150 मिमी | ||
| वजन | 1700 किलोग्राम | ||
| 2 | स्क्रू | व्यास | Ø65 मिमी |
| स्क्रू आईडी अनुपात | 28:1 | ||
| पेंच की गति | 50 आरपीएम | ||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| पेंच का कोर | तापमान के लिए स्वतः नियंत्रण | ||
| अतिरिक्त पीसी | हाँ, विभिन्न कच्चे माल के प्रसंस्करण के लिए | ||
| 3 | बैरल | सामग्री | द्विधातु बैरल |
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | ||
| हीटिंग नियंत्रण क्षेत्र | 4 क्षेत्र | ||
| हीटिंग तरीका | कास्ट एल्यूमीनियम हीटर | ||
| हीटिंग पावर | 3.5 kw x 4 सेट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| शीतलन शक्ति | 0.2kw x 4 सेट | ||
| 4 | गियर बॉक्स | आवास सामग्री | लचीला लोहा QT-500 |
| गियर सामग्री | 20CrMnTi | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| 5 | ड्राइविंग मोटर | एसी मोटर की शक्ति | 22 kw AC मोटर |
| एसी इन्वर्टर नियंत्रक | भारी प्रकार के डेल्टा इन्वर्टर | ||
| 6 | विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली | पूर्ण सीएमएनएस पीएलसी नियंत्रण प्रणाली हाइपेट सॉफ्टवेयर के साथ। |
| नियंत्रण विकल्पः | आरकेसी और पारंपरिक नियंत्रण की पेशकश की जा सकती है | ||
| विद्युत घटक | सीमेंस में ब्रांड, श्नाइडर आरकेसी ओमरोन, एबीबी, फुजी, और चीन में छोटे महत्वहीन भागों प्रसिद्ध ब्रांड | ||
| मरने के सिर के लिए अतिरिक्त तापमान क्षेत्र | वास्तविक हीटिंग जोन के अनुसार बनाया गया |
2ऑटो लॉडर
| उत्पाद छवि | विनिर्देश | पैरामीटर |
|
मॉडल | AL300 |
| कार्यपत्र | प्रेरक प्रकार | |
| शक्ति | 0.75kw, 3P | |
| क्षमता | 350 किलोग्राम | |
| मात्रा | 3L | |
| फ़ीडिंग नली का व्यास | Ф38 मिमी | |
| खिलाने का समय | 8-10 सेकंड | |
| शरीर का आयाम | 370×385×700 मिमी | |
| हॉपर आयाम | 230×210×429 मिमी | |
| वजन | 51 किलो |
3गर्म ड्रायर
| उत्पाद छवि | विनिर्देश | पैरामीटर |
|
मॉडल संख्या | HD100 |
| क्षमता | 100 किलो | |
| ताप | 6 किलोवाट | |
| ब्लोअर | 180W | |
| शक्ति | 380V 3P 50HZ | |
| आयाम | 1336 x 997 x 660 मिमी | |
| आधार का आकार | 181 x 178 x Φ81 मिमी | |
| शुद्ध वजन ((किग्रा) | 69 किलो |
4. धातु के तार रिवाइंडर
| एस एन | चित्र | विनिर्देश | विवरण |
| 1 | |
सामग्री | 40Cr |
| कार्य | धातु के तार को फैलाओ | ||
| व्यास | Ø200~400 मिमी |
5. सिर मर जाता है
| उत्पाद छवि | विनिर्देश | विवरण |
|
आकार | नमुने या चित्र के अनुसार, कोर और स्टील के तार चैनल के साथ 16-50 मिमी |
| सामग्री | उच्च गुणवत्ता वाले मोल्ड स्टील | |
| मरने वाले सिर की संख्या | 1 सेट | |
| मोल्ड की संख्या | 1 सेट 20/25 मिमी | |
| मोल्ड के आकार का कैलिब्रेशन | 55mmx80mmx65.94mm | |
| मोल्ड सामग्री का कैलिब्रेशन | 40Cr | |
| मोल्ड की कुल लंबाई | 65.94mm × 60 जोड़ी = 3956.4mm |
6वैक्यूम बनाने वाली मशीन
| उत्पाद छवि | विनिर्देश | विवरण |
|
|
पाइप रेंज | Φ16~Φ50 मिमी |
| संरचना | बंद क्षैतिज डिजाइन | |
| चलने की गति | 0-25/मिनट | |
| मुख्य डीसी मोटर शक्ति | 3 किलोवाट | |
| स्नेहन मोटर की शक्ति | 0.06 किलोवाट | |
| शीतलन प्रकार | बंद जल शीतलन | |
| शीतलन जल का तापमान | 5~15°C | |
| इन्वर्टर | एबीबी | |
| संपर्ककर्ता और रिले | श्नाइडर | |
| नियंत्रण प्रणाली | पीएलसी नियंत्रण कार्यक्रम | |
| टच स्क्रीन | विलो | |
| ऑपरेटर स्टेशन प्रदर्शन | सभी पैरामीटर सेटिंग्स और नियंत्रण कंसोल बिजली और टच स्क्रीन पर संचालित कर रहे हैं | |
| मोल्ड चलने वाली रेलें | रेल की सामग्री | 38CrMoAlA, नाइट्रेटेड |
| शीतलन प्रकार | जल शीतलन | |
| नोटः यह सुनिश्चित करने के लिए कि अधिकतम संचालन गति, आकार देने वाली डिवाइस से बफ़ल का तापमान 55 डिग्री से अधिक न हो, ठंडा करने वाले पानी की आपूर्ति का पर्याप्त प्रवाह। | ||
7कोइलर
| उत्पाद छवि | विनिर्देश | विवरण |
|
पाइप रेंज | Φ16-Φ50 मिमी |
| वजन | 350 किलोग्राम | |
| कार्य गति | 0-25 मीटर/मिनट | |
| मुख्य डीसी मोटर शक्ति | 0.75 किलोवाट | |
| संपर्ककर्ता और रिले | श्नाइडर | |
| इन्वर्टर | एबीबी |
