उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Hypet
प्रमाणन:
ISO9001,CE
मॉडल संख्या:
10-50 मिमी पीवीसी स्टील वायर प्रबलित नली लाइन
विडियो
विडियो
विडियो

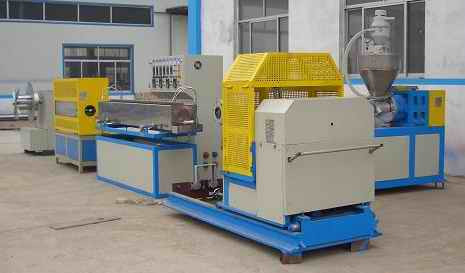

10-50 मिमी पीवीसी स्टील के तार से प्रबलित नली लाइन
ए. हाइपेट विशेष विशेषताएं
इस मशीन का उपयोग पीवीसी स्टील के तार से प्रबलित पारदर्शी पाइप बनाने के लिए किया जाता है। पाइप की दीवार पारदर्शी पीवीसी प्लास्टिक से बनी होती है। पाइप की आंतरिक दीवार में सर्पिल स्टील के तार होते हैं।पाइप के प्रकार एक्सट्रूज़न प्रतिरोध का लाभ है, संक्षारण प्रतिरोध, स्थैतिक बिजली उच्च दबाव या ज्वलनशील गैस और तरल, भारी चूषण और तरल अलुज की डिलीवरी। यह मुख्य रूप से क्षेत्र मशीनरी, सूर्य के रूप में रासायनिक उद्योग में प्रयोग किया जाता है,भवन, सिंचाई और वैक्यूम पंप आदि।
| एस एन | पद | मात्रा |
| 1 | नली का व्यास | 10 मिमी-50 मिमी (3/4 - 2 इंच) |
| 2 | कच्चा माल | नरम पीवीसी ग्रेन्युल |
| 3 | आउटपुट | 40-70 किलोग्राम/घंटा |
| 4 | कुल स्थापित शक्ति | 50kw, 380V/50Hz, 3 चरण |
| 5 | कुल आयाम | 7500 x 2500 x 1700 मिमी |
| 6 | शीतलन जल क्षमता | 1 मीटर3/h परिपत्र रूप से प्रयुक्त |
B. वाणिज्यिक वस्तुएं:
| एस एन | पद | मात्रा |
| पीवीसी स्टील के तार से सुदृढ़ नली लाइन 10-50 मिमी सहित | ||
| 1 | एकल पेंच extruder HYSJ65/30 | 1 |
| 2 | मुर्दा सिर | 1 |
| 3 | सर्पिल स्टील के तार बनाने की इकाई | 1 |
| 4 | शीतलन स्नान | 1 |
| 5 | प्रस्थान करना | 1 |
| 6 | स्याही शिफ्ट प्रिंटर | 1 |
| 7 | घुमावदार | 1 |
उत्पादन लाइन की संरचना:
एक्सट्रूडर और स्प्रियल की स्टील फॉर्म यूनिट---- डाई हेड--- कूलिंग टैंक--- निकालना---इंक शिफ्ट प्रिंटर --- वाइंडर
C. मुख्य विनिर्देश
1. एकल पेंच extruder HYSJ-65/30
| एस एन | भाग का नाम | पद | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-65/30 एकल पेंच |
| आउटपुट | पीवीसी के लिए 80 किलोग्राम/घंटा | ||
| केंद्र की ऊंचाई | 1000 मिमी | ||
| आयाम | 2600 x 1200 x 2150 मिमी | ||
| वजन | 1700 किलोग्राम | ||
| 2 | स्क्रू | व्यास | Ø65 मिमी |
| स्क्रू आईडी अनुपात | 30:1 | ||
| पेंच की गति | 50 आरपीएम | ||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| पेंच का कोर | तापमान के लिए स्वतः नियंत्रण | ||
| 3 | बैरल | सामग्री | द्विधातु बैरल |
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | ||
| हीटिंग नियंत्रण क्षेत्र | 4 क्षेत्र | ||
| हीटिंग तरीका | कास्ट एल्यूमीनियम हीटर | ||
| हीटिंग पावर | 3.5 kw x 4 सेट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| शीतलन शक्ति | 0.2kW x 4 सेट | ||
| 4 | गियर बॉक्स | आवास सामग्री | लचीला लोहा QT-500 |
| गियर सामग्री | 20CrMnTi | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| 5 | ड्राइविंग मोटर | एसी मोटर की शक्ति | 18.5 किलोवाट का एसी मोटर |
| एसी इन्वर्टर नियंत्रक | भारी प्रकार के डेल्टा इन्वर्टर | ||
| 6 | विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली | पूर्ण सीएमएनएस पीएलसी नियंत्रण प्रणाली हाइपेट सॉफ्टवेयर के साथ। |
| नियंत्रण विकल्पः | आरकेसी और पारंपरिक नियंत्रण की पेशकश की जा सकती है | ||
| विद्युत घटक | सीमेंस में ब्रांड, श्नाइडर आरकेसी ओमरोन, एबीबी, फुजी, और चीन में छोटे महत्वहीन भागों प्रसिद्ध ब्रांड | ||
| मरने के सिर के लिए अतिरिक्त तापमान क्षेत्र | वास्तविक हीटिंग जोन के अनुसार बनाया गया |
2. सिर मर जाता है
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | मुर्दा सिर | आकार | 10-50 मिमी (3/4,1, 1 1/4 ′′, 1 1/2 ′′, 2 इंच) |
| सामग्री | 45# स्टील, क्रोमयुक्त सतह के साथ कठोर स्टील |
3सर्पिल स्टील तार बनाने की इकाई
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | सर्पिल स्टील के तार बनाने की इकाई | मोटर | 2.2 + 0.75 kw फुजी इन्वर्टर द्वारा संचालित |
| अधिकतम गति | 320 आरपीएम | ||
| विनिर्देश | 10-50 मिमी (Ø3/4-Ø2) |
4शीतलन स्नान
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | शीतलन स्नान | सामग्री | स्टेनलेस स्टील 304 |
| लम्बाई | 2,000 मिमी |
5. इकाई को बाहर निकालें
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | मशीन से बाहर निकालें | खींचने का प्रकार | जुड़वां कैटरपिल प्रकार |
| ड्राइविंग गति | 0.8-16 मी/मिनट | ||
| मोटर का प्रकार | एसी मोटर | ||
| मोटर शक्ति | 1.5 kw, फुजी आविष्कारक द्वारा नियंत्रित |
6. स्याही शिफ्ट प्रिंटर
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | स्याही शिफ्ट प्रिंटर | संरचना | पहिया |
| विकल्प के लिए | नली पर छपी सामग्री ग्राहक की आवश्यकता के अनुसार है। |
7वेंडर
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | घुमावदार | झुकावदार मेज | मैनुअल |
| शक्ति | 1.5 kw |
