| ब्रांड नाम: | Hypet |
| मॉडल संख्या: | 10-38 मिमी पीवीसी फाइबर प्रबलित नली एक्सट्रूज़न लाइन |
| न्यूनतम आदेश मात्रा: | 1SET |
| कीमत: | USD 35500/set |
| प्रसव का समय: | 35 ~ 45 दिन |
| भुगतान की शर्तें: | एल/सी, टी/टी |
10-38 मिमी पीवीसी फाइबर प्रबलित नली एक्सट्रूज़न लाइन
ए. हाइपेट विशेष विशेषताएं
इस लाइन को पीवीसी फाइबर प्रबलित नली के उत्पादन के लिए डिज़ाइन किया गया है, जिसकी दीवार तीन परतों की है, बाहरी और आंतरिक परत नरम पीवीसी नली है, मध्य परत टेरिलिन फाइबर नेटवर्क है,जिसमें अच्छे रासायनिक और भौतिक गुण होते हैंइसका उपयोग मुख्य रूप से उच्च दबाव या संक्षारक गैस के परिवहन के लिए किया जाता है, और इसका व्यापक रूप से मशीनरी, कोयला खदान, तेल, रसायन, कृषि सिंचाई, गैस और निर्माण में उपयोग किया जाता है।
| एस एन | पद | मात्रा |
| 1 | नली का व्यास | 10 मिमी-38 मिमी |
| 2 | कच्चा माल | नरम पीवीसी ग्रेन्युल |
| 3 | आउटपुट | 60-95 किलोग्राम/घंटा |
| 4 | कुल स्थापित शक्ति | 60 किलोवाट, 380V/50Hz, 3 चरण |
| 5 | कुल आयाम | 11,000x3.2x2 मीटर |
| 6 | शीतलन जल क्षमता | 1 मीटर3/h परिपत्र रूप से प्रयुक्त |
बी.वाणिज्यिक वस्तुएं:
| एस एन | पद | मात्रा |
| पीवीसी फाइबर प्रबलित नली एक्सट्रूज़न लाइन 10-38 मिमी सहित | ||
| 1 | एकल पेंच extruder HYSJ65/30 | दो सेट |
| 2 | मुर्दा सिर | दो सेट |
| 3 | ब्रैडर | 1 सेट |
| 4 | शीतलन स्नान | दो सेट |
| 5 | बेकिंग ओवन | 1 सेट |
| 6 | प्रस्थान इकाई | दो सेट |
| 7 | स्याही शिफ्ट प्रिंटर | 1 सेट |
| 8 | घुमावदार | 1 सेट |

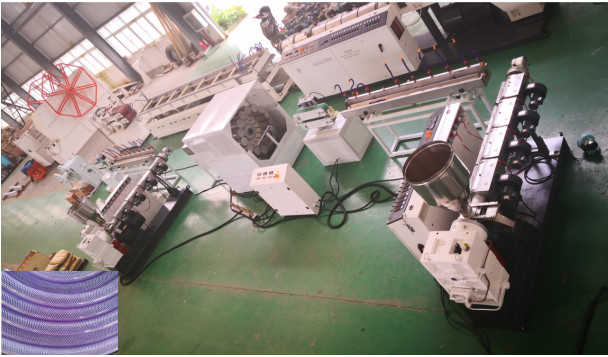

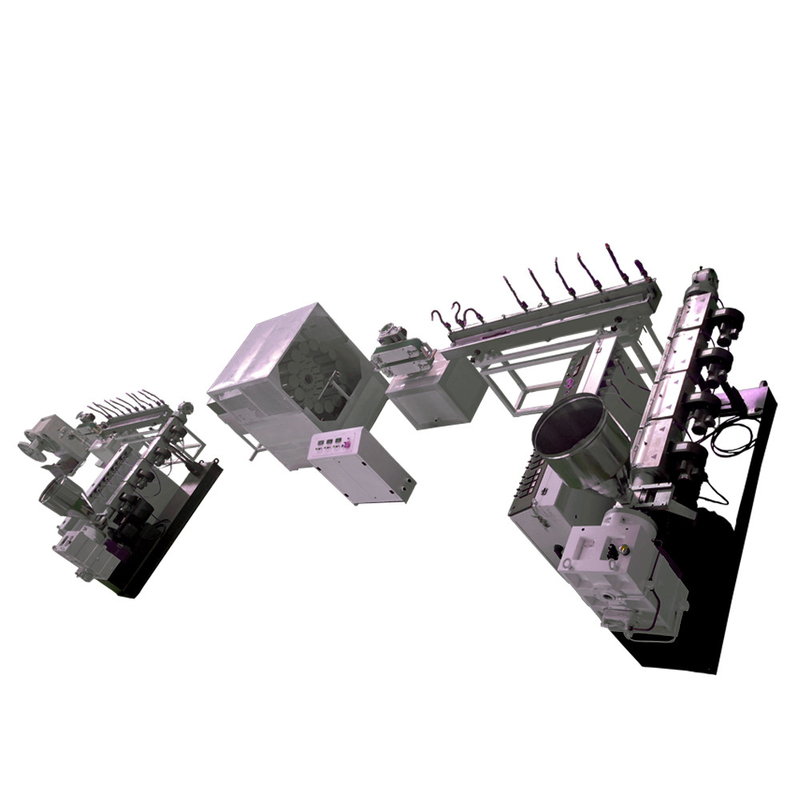

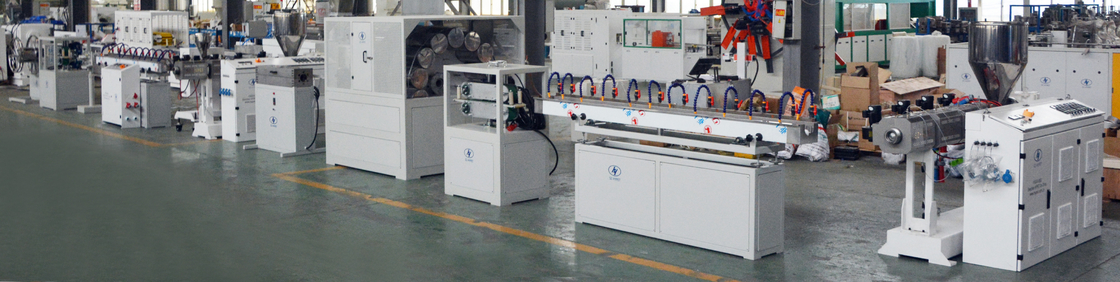

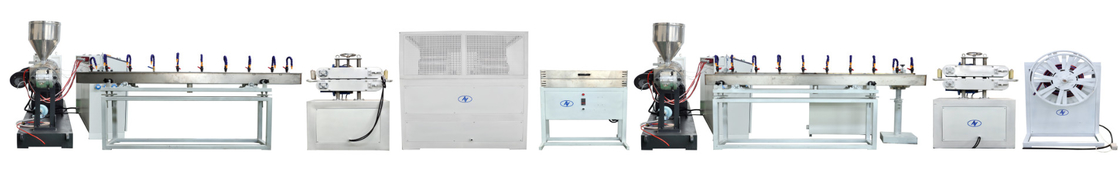

उत्पादन लाइन की संरचना
First extruder ----First die head ---First cooling tank ---First haul off Braider----Dryer tank ---Second extruder ---Second die head--- Second cooling tank--ink shift printer---Second haul off--- Winder
C. मुख्य विनिर्देश

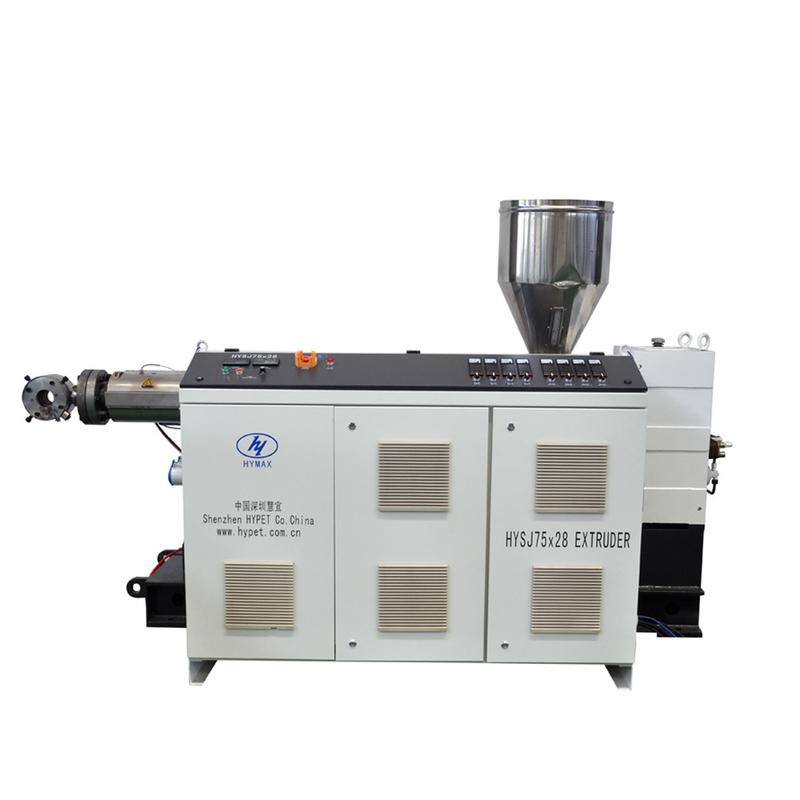

1. एकल पेंच extruder HYSJ-65/28
| एस एन | भाग का नाम | पद | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-65/28 एकल पेंच |
| आउटपुट | पीवीसी के लिए 80 किलोग्राम/घंटा | ||
| केंद्र की ऊंचाई | 1000 मिमी | ||
| आयाम | 2600 x 1200 x 2150 मिमी | ||
| वजन | 1700 किलोग्राम | ||
| 2 | स्क्रू | व्यास | Ø65 मिमी |
| स्क्रू आईडी अनुपात | 28:1 | ||
| पेंच की गति | 50 आरपीएम | ||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| पेंच का कोर | तापमान के लिए स्वतः नियंत्रण | ||
| 3 | बैरल | सामग्री | द्विधातु बैरल |
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | ||
| हीटिंग नियंत्रण क्षेत्र | 4 क्षेत्र | ||
| हीटिंग तरीका | कास्ट एल्यूमीनियम हीटर | ||
| हीटिंग पावर | 3.5 kw x 4 सेट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| शीतलन शक्ति | 0.2kW x 4 सेट | ||
| 4 | गियर बॉक्स | आवास सामग्री | लचीला लोहा QT-500 |
| गियर सामग्री | 20CrMnTi | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| 5 | ड्राइविंग मोटर | एसी मोटर की शक्ति | 18.5 किलोवाट का एसी मोटर |
| एसी इन्वर्टर नियंत्रक | भारी प्रकार के डेल्टा इन्वर्टर | ||
| 6 | विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली | पूर्ण सीएमएनएस पीएलसी नियंत्रण प्रणाली हाइपेट सॉफ्टवेयर के साथ। |
| नियंत्रण विकल्पः | आरकेसी और पारंपरिक नियंत्रण की पेशकश की जा सकती है | ||
| विद्युत घटक | सीमेंस में ब्रांड, श्नाइडर आरकेसी ओमरोन, एबीबी, फुजी, और चीन में छोटे महत्वहीन भागों प्रसिद्ध ब्रांड | ||
| मरने के सिर के लिए अतिरिक्त तापमान क्षेत्र | वास्तविक हीटिंग जोन के अनुसार बनाया गया |
2पाइप मरने के सिर और मोल्ड
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | पाइप मरने के सिर और मोल्ड | आकार | 1/2, 3/4,1 इंच |
| सामग्री | क्रोमयुक्त सतह वाले कठोर इस्पात |

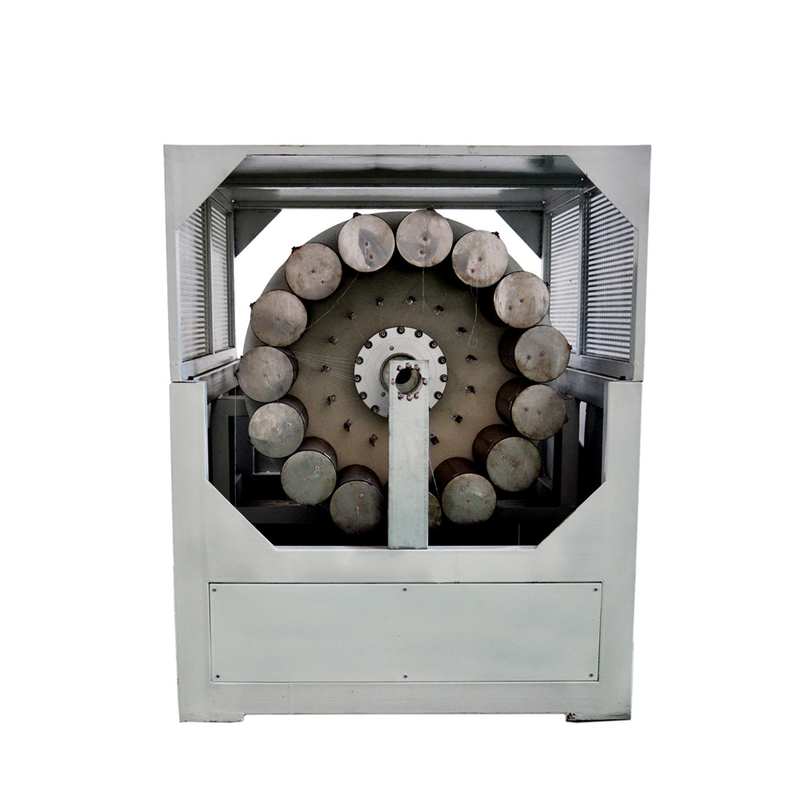

3. ब्रैडर
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | ब्रैडर | मोटर | 3 किलोवाट |
| अधिकतम गति | 220 आरपीएम | ||
| फाइबर की संख्या | 14 x 2 पीसी | ||
| अनुदैर्ध्य धागा | 4 से 6 पीसी |

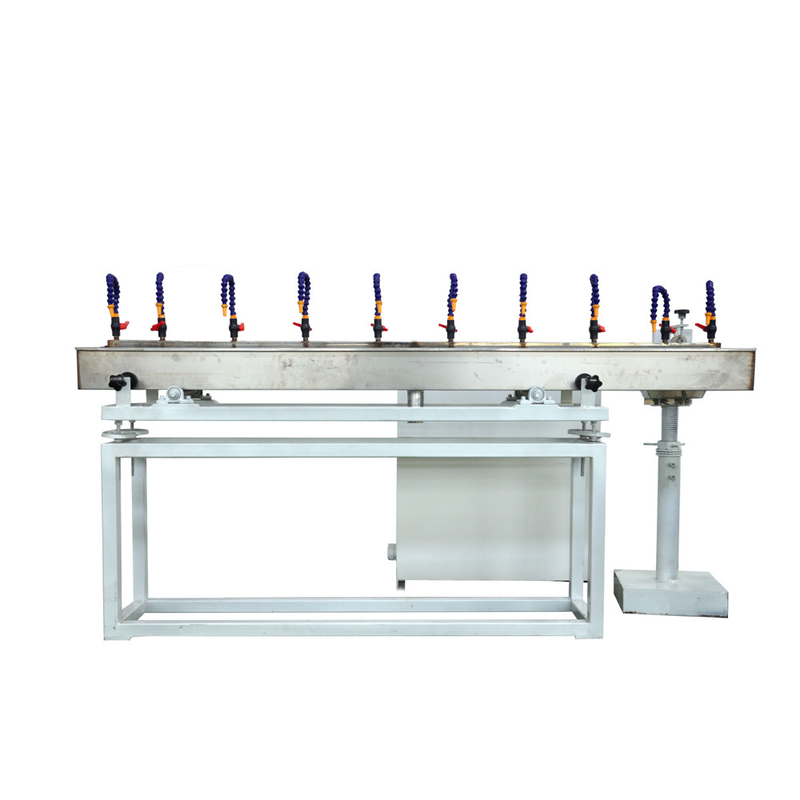

4शीतलन स्नान
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | शीतलन स्नान | सामग्री | स्टेनलेस स्टील 304 |
| लम्बाई | 2,000 मिमी |
5.बेक करनाओवन
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | बेक ओवन | टैंक की लंबाई | 1,000m |
| मोटर शक्ति | 4 किलोवाट |

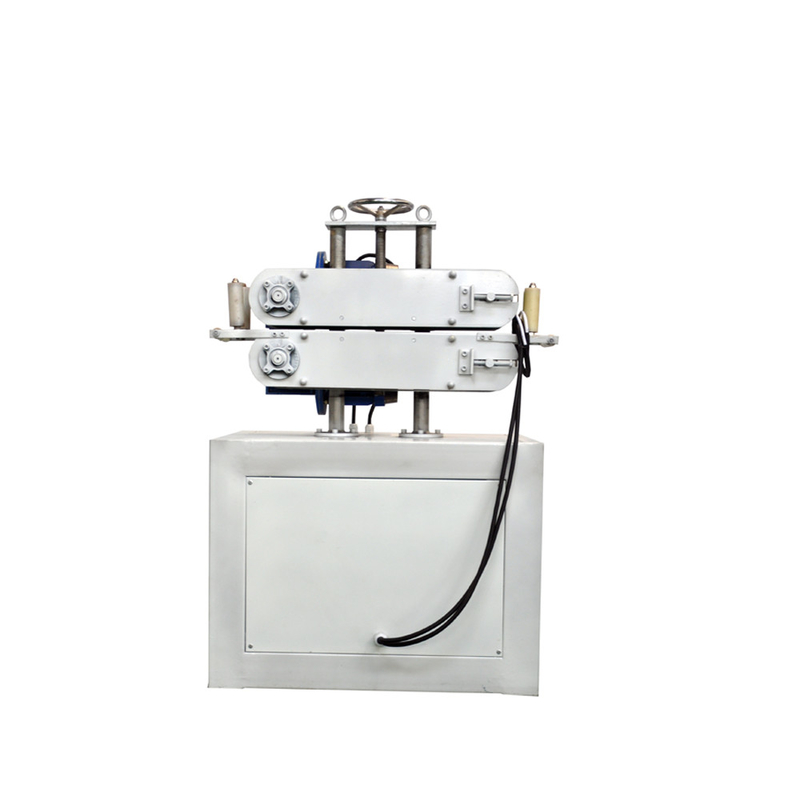

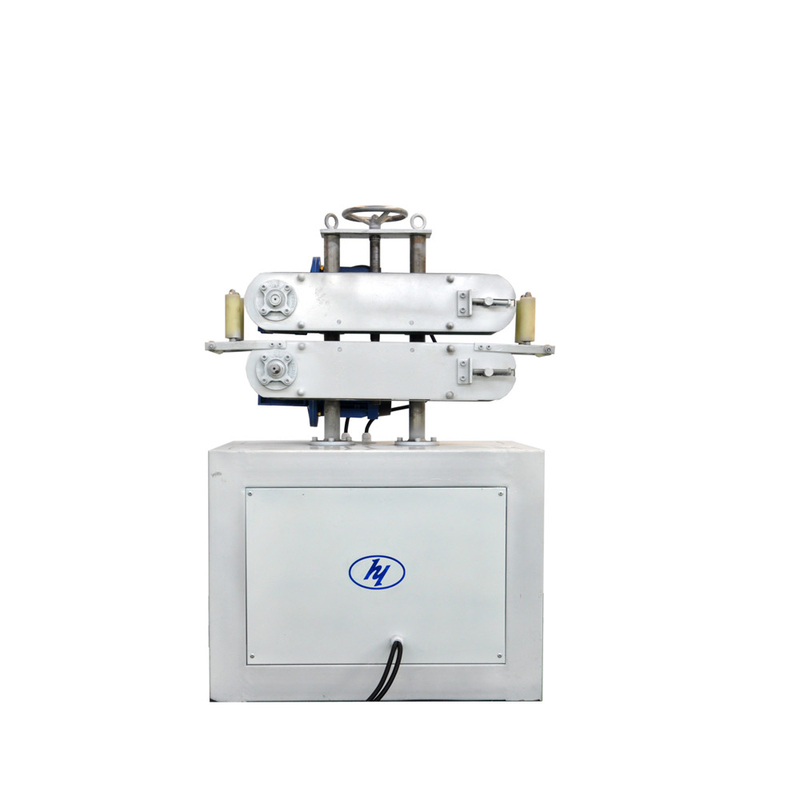

6. इकाई को बाहर निकालें
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | मशीन से बाहर निकालें | खींचने का प्रकार | जुड़वां कैटरपिल प्रकार |
| ड्राइविंग गति | 0.8-16 मी/मिनट | ||
| मोटर का प्रकार | एसी मोटर | ||
| मोटर शक्ति | 1.5 किलोवाट |

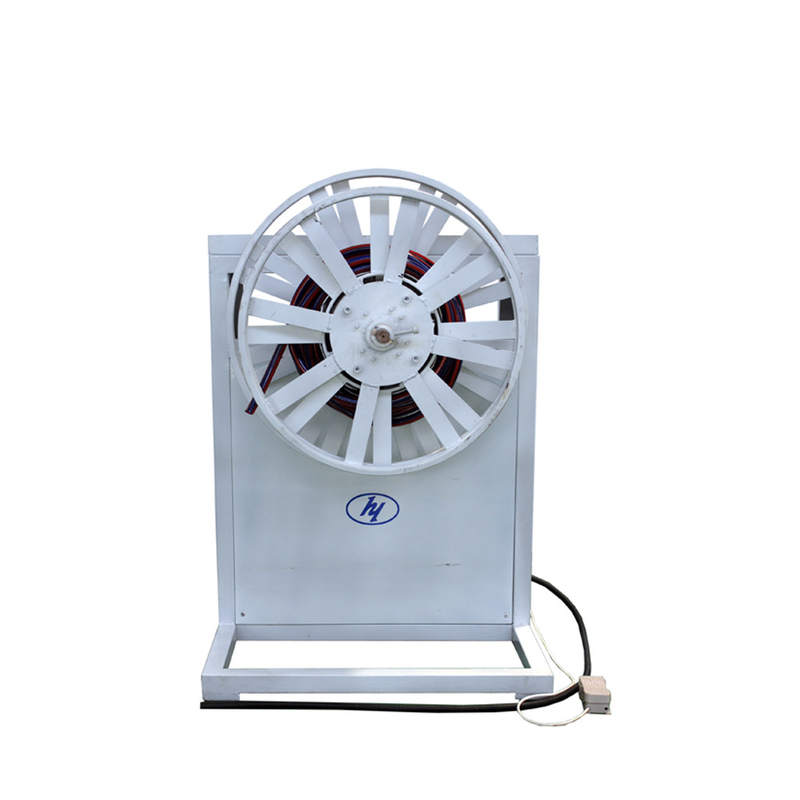

7वेंडर
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | घुमावदार | झुकावदार मेज | मैनुअल |
| शक्ति | 1.5 किलोवाट |
