उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Hypet
प्रमाणन:
ISO9001,CE
मॉडल संख्या:
ZS55/120 पीवीसी छत पैनल प्रोफ़ाइल एक्सट्रूज़न लाइन
विडियो
विडियो
विडियो

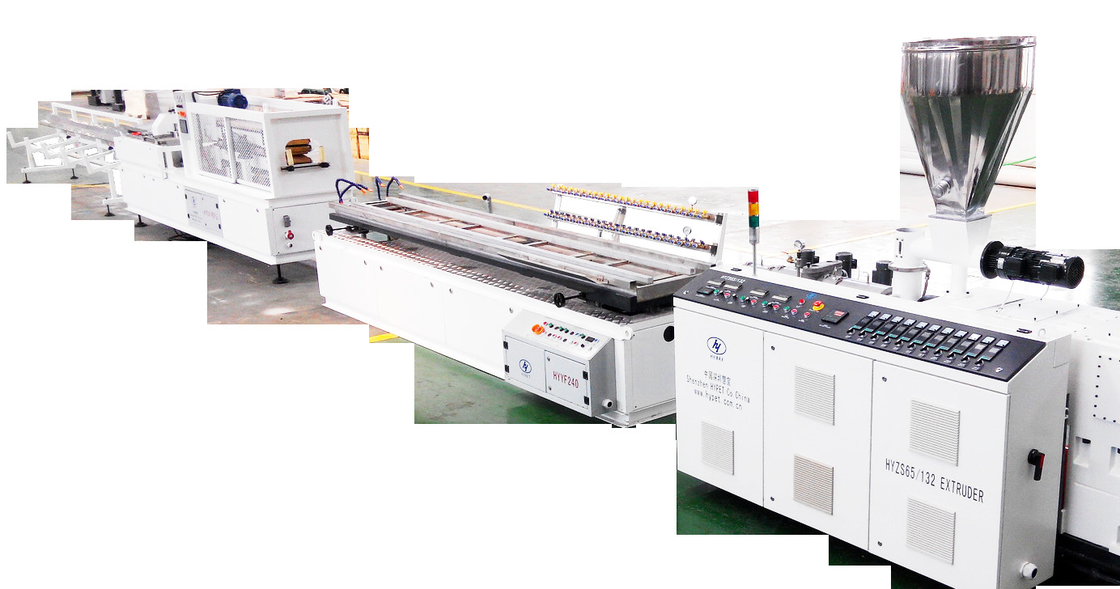

1.पूरी लाइन की तकनीकी विशेषताएं
| एस एन | विनिर्देश | विवरण | टिप्पणी |
| 1 | उपयुक्त सामग्री | पीवीसी मिश्रित पाउडर | |
| 2 | उत्पाद की अधिकतम चौड़ाई | 200-300 मिमी | |
| 3 | उत्पादन की गति | 3~4 मीटर/मिनट | |
| 4 | अधिकतम आउटपुट | 3-4 टन/दिन | |
| 5 | परीक्षण और स्वीकार | HYPET मानक सूत्र के आधार पर। | |
| 6 | केंद्र की ऊंचाई | 1000 मिमी | |
| 7 | पूरी लाइन का आकार (L x W x H) | 23,000 x 1,300 x 2,450 मिमी | |
| 8 | संचालन दिशा | दाएं से बाएं | |
| 9 | उपकरण का रंग | हाइपेट सफेद रंग | |
| 10 | पूरे उत्पादन का नियंत्रण | ¢ कॉन्फ़िगरेशन सूची ¢ देखें। | |
| नोट | प्रसंस्करण सामग्री और कार्य परिस्थितियों के अनुसार बाहर निकालने की क्षमता बदल जाएगी | ||
2उत्पादन लाइन भागों से बना है
| एस एन | भागों का नाम | मात्रा |
| 240 मिमी पीवीसी छत मशीनपंक्तिHYZS 55/120 शंकु जुड़वां extruder के साथ | ||
| 1 | शंकु जुड़वां पेंच extruder HYZS55/120 30kw | 1 सेट |
| विकल्प के लिए पेंच प्रकार के एक्सट्रूडर के लिए ऑटो लोडर | 1 सेट | |
| 2 | मोल्ड | 1 सेट |
| 3 | वैक्यूम कैलिब्रेटर 6 मीटर में | 1 सेट |
| 4 | मशीन से बाहर निकालें | 1 सेट |
| 5 | ऑन-लाइन लैमिनेटर (ट्रांसफर/लैमिनेटिंग) | 1 सेट |
| 6 | छत काटनेवाला | 1 सेट |
| 7 | ऑटो स्टैकर | 1 सेट |

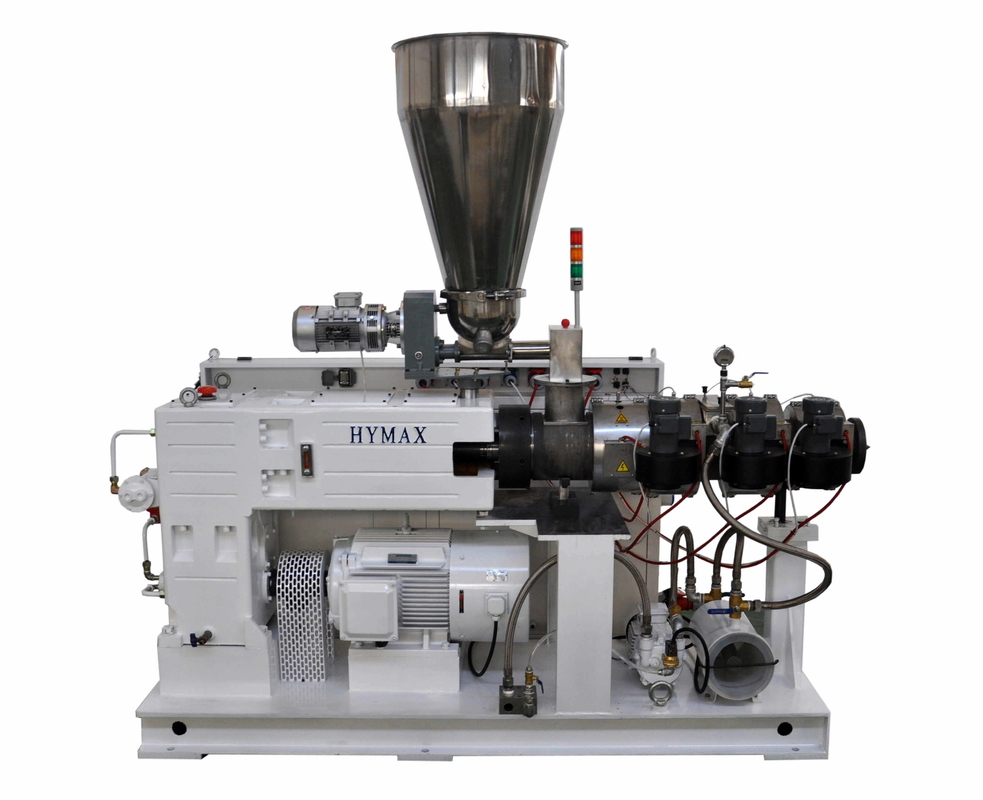

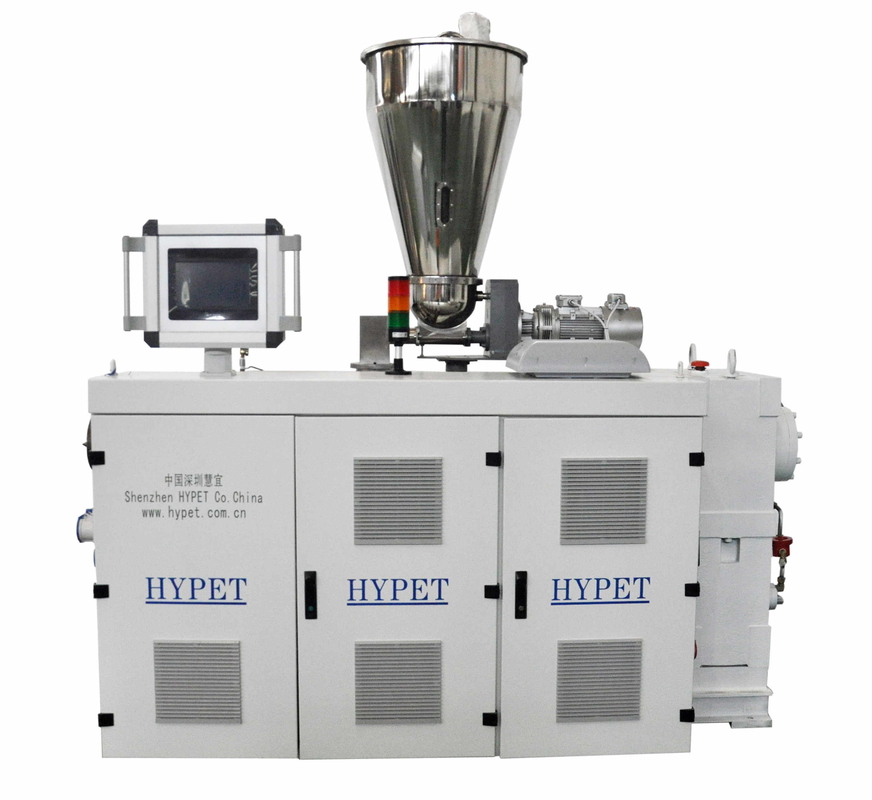

3. कॉनिक ट्विन स्क्रू एक्सट्रूडर HYZS55/120
| एस एन | भाग | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYZS-55/120 शंकु जुड़वां पेंच |
| आउटपुट अधिकतम | 150-200 किलोग्राम/घंटा | ||
| केंद्र की ऊंचाई | 1000 मिमी | ||
| वजन | 2400 किलो | ||
| 2 | स्क्रू | व्यास | Ø55/120 मिमी |
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| घूर्णन गति | 0~38 आर/मिनट | ||
| पेंच का कोर | तापमान के लिए स्वतः नियंत्रण | ||
| 3 | बैरल | सामग्री | 38CrMoAlA द्विधातु प्रकार के साथ |
| अंदर का परिष्करण | नाइट्रोजन भरा हुआ (0.50~0.70mm गहराई) और रगड़ना | ||
| हीटिंग नियंत्रण क्षेत्र | 4 क्षेत्र | ||
| हीटिंग तरीका | कास्ट एल्यूमीनियम/सिरैमिक | ||
| हीटिंग पावर | 15 किलोवाट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| शीतलन शक्ति |
0.2kwx3 सेट |
||
| 4 | गियर बॉक्स | आवास सामग्री | लचीला लोहा QT-500 |
| गियर सामग्री | 20CrMnTi | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| 5 |
ट्विन स्क्रू खुराक फ़ीडर |
आपूर्ति सामग्री मोटर | 1.1 किलोवाट |
| गति सीमा | 1-50 आरपीएम | ||
| विशेष रूप से सुनिश्चित | FIFO with No retained material कोई भी सामग्री नहीं | ||
| 6 | चयनकर्ता के साथ वैक्यूम डीगैस | वैक्यूम डिग्री | -0.004Mpa |
| मोटर शक्ति | 1.5 किलोवाट | ||
| 7 | ड्राइविंग मोटर | एसी मोटर की शक्ति | 30 किलोवाट |
| एसी इन्वर्टर नियंत्रक | प्रसिद्ध डेल्टा इन्वर्टर |
| 8 | विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली | सिमेंस की पूरी पीएलसी नियंत्रण प्रणाली हाइपेट सॉफ्टवेयर के साथ। |
| विद्युत घटक | सीमेंस में ब्रांड, श्नाइडर आरकेसी ओमरोन, एबीबी, फुजी, और चीन में छोटे महत्वहीन भागों प्रसिद्ध ब्रांड | ||
| मरने के सिर के लिए अतिरिक्त तापमान क्षेत्र | 6 क्षेत्र | ||
| विद्युत कैबिनेट विशेषता | सभी केबल और कनेक्टर तार विमानन प्लग के साथ हैं, तो यह आसानी से अलग किया जा सकता है |
4.कैलिब्रेटिंग सिस्टमHYF 240
| विनिर्देश | विवरण | |
| 1 | सामग्री | जल सामग्री के लिए स्टेनलेस स्टील S304 |
| 2 | लम्बाई | 6,000 मिमी |
| 3 | केंद्र की ऊंचाई | 1,000 मिमी |
| 4 | उत्पाद की अधिकतम चौड़ाई | 240 मिमी |
| 5 | मोल्ड इकट्ठा करने का आकार | 320 मिमी |
| 6 | वैक्यूम पंप | 5.5 किलोवाट x 3 सेट |
| 7 | जल पंप | 5.5 किलोवाट x 1 सेट |
| 8 | गर्म ड्रायर पंप | 1.5kW*2 |
| 9 | वैक्यूम जोड़ | 30 पीसी |
| 10 | पानी के पाइप के जोड़ | 30 पीसी |
| 11 | केंद्र की ऊंचाई | 1,000mm +/- 50mm समायोज्य |
| 12 | जल गैस विभाजक | बहु पंपों के लिए (3) |
| 13 | वैक्यूम कनेक्शन | Ø50 मिमी *2 |
| 14 | जल कनेक्शन | Ø50 मिमी *2 |
| 15 | चलती मोटर शक्ति | 0.75 किलोवाट |
| 16 | आगे और पीछे की गतिशील सीमा | 800 मिमी |
| 17 | ऊर्ध्वाधर चलती सीमा | 850~960 मिमी |
| 18 | झुकाव समायोजन | मैनुअल द्वारा 1-25 मिमी |
| 19 | क्रॉस समायोजन | 1-50 मिमी |
| 20 | बाएं और दाएं समायोजन | 1-120 मिमी |
| 21 | शीर्ष पर कवर | धातु के फ्रेम के साथ टेम्पर्ड ग्लास |
5.हट जाओमशीन
| एस एन | विनिर्देश | विवरण |
| 1 | खींचने का प्रकार | ऊपर-नीचे 2 पंजा प्रकार |
| 2 | उत्पाद का अधिकतम आकार | चौड़ाई 240mm x मोटाई 70mm |
| 3 | रबर ब्लॉक की चौड़ाई | 240 मिमी |
| 4 | बल से निकालें | 30,000 N |
| 5 | अधिकतम गति | 0.5~7m/min |
| 6 | खींचने का आकार | विभिन्न उत्पाद आकार के लिए उपयुक्त कैन |
| 7 | कैटरपिलर की प्रभावी लंबाई | 2,000 मिमी |
| 8 | मोटर | एसी मोटर, एबीबी इन्वर्टर |
| 9 | शक्ति | 2.2kW x 2 सेट |
| 10 | क्लैंप और समायोजन प्रकार | 2 व्यक्तिगत सिलेंडर |
| 11 | केंद्र की ऊंचाई | 1,000 मिमी |
6छतसीपूर्ण
| एस एन | विनिर्देश | विवरण |
| 1 | काटने का प्रकार | पेंच काटनेवाला |
| 2 | अधिकतम काटने का आकार | चौड़ाई 240mm x मोटाई 70mm |
| 3 | काटने की चाल | अनुप्रस्थ गति |
| 4 | इसके बाद | सर्वो मोटर नियंत्रण |
| 5 | द्वारा भोजन क्षण | सर्वो मोटर नियंत्रण |
| 6 | काटने की मोटर शक्ति | 2.2 किलोवाट |
| 7 | धूल अवशोषित करने वाला यंत्र | 2.2 किलोवाट x 1 सेट |
| 8 | वायु दबाव | 0.5~0.7Mpa |
| 9 | स्थानांतरण विधि | पनेमुटिक |
| 10 | नियंत्रण विधि | पीएलसी नियंत्रण |
7.ऑटोस्टैकर
| विनिर्देश | विवरण |
| झुकावदार मेज | न्युमेटिक रूप से संचालित |
| नाममात्र लंबाई | 4 से 6 मीट्र |
| ट्रिपिंग स्केच की सामग्री | एमएस कठोर संरचनात्मक इस्पात |
| नियंत्रण विधि | पीएलसी नियंत्रण |
8बिक्री के बाद सेवा
| पद | मात्रा |
| गारंटी अवधि | 1 वर्ष लेकिन वह सेवा आजीवन उपलब्ध है, गारंटी अवधि के दौरान घटकों की लागत विक्रेता द्वारा कवर की जाएगी, जो आसानी से टूटे हुए भागों और मानव कारण से क्षतिग्रस्त भागों को छोड़कर |
| शिपिंग से पहले प्रशिक्षण | खरीदार के तकनीकी व्यक्ति को प्रशिक्षण और संचालन के लिए शिपिंग से पहले 7-10 दिनों के लिए चीन भेजा जा सकता है |
| तकनीकी दस्तावेज | विद्युत सिद्धांत चित्र, संचालन पुस्तिका, विद्युत भाग पुस्तिका आदि |
| विक्रेता इंजीनियर | विक्रेता खरीदार के कारखाने के इंजीनियरों को कमीशन और प्रशिक्षण के लिए भेज सकता है। लेकिन ग्राहक देश में विक्रेता विशेषज्ञों द्वारा की गई लागत खरीदार द्वारा कवर की जाएगी।शटल यात्रा टिकट सहित आंतरिक यातायात चिकित्सा शुल्क, रात्रिभोज और इंजीनियरों के लिए वेतन के रूप में प्रति व्यक्ति 100 अमरीकी डालर प्रति दिन। |
| संपर्क मार्ग | व्हाट्सएप, वीचैट, मोबाइल आदि +86 13823232106 |
| कंपनी का ईमेलः | info@hypet.com.cn |
9सहकारी ब्रांड:
10प्रदर्शनी:
