| ब्रांड नाम: | Hypet |
| मॉडल संख्या: | 5-20 मिमी पीवीसी फोम बोर्ड लाइन के साथ Co-extruders ZS80/156 |
| न्यूनतम आदेश मात्रा: | 1SET |
| कीमत: | USD 92000/set |
| प्रसव का समय: | 5-20mm WPC पीवीसी मुक्त त्वचा कठोर फोम क्रस्ट बोर्ड प्लास्टिक एक्सट्रूडर मशीन 45 कार्य दिवसों |
| भुगतान की शर्तें: | एल/सी, टी/टी |
उत्पादन लाइन संक्षिप्त परिचय:
| विशेषताएं | उच्च उत्पादन | ZS80/156 400-500 किलोग्राम/घंटा |
| उच्च कुशल | स्थिर गुणवत्ता, कुशल संचालन उच्च योग्य बनाते हैं | |
| ऊर्जा की बचत | यह मशीन और सॉफ्टवेयर द्वारा 20-30% तक ऊर्जा की बचत कर सकता है। | |
| बुद्धिमान एआई नियंत्रण | पीएलसी + हाइपेट सॉफ्टवेयर ऑपरेशन को स्वचालित रूप से नियंत्रित करने और प्रत्येक फॉर्मूलेशन मामले को सहेजने के लिए। | |
| मशीन की जानकारी | उत्पाद | पीवीसी कार्बन क्रिस्टल बोर्ड |
| कच्चा माल | पीवीसी मिश्रित पाउडर | |
| आउटपुट अधिकतम | 500 किलोग्राम/घंटा | |
| कार्य की स्थिति | विद्युत शक्ति | 3-चरण, 380v +/- 10%, 50Hz (अन्य विकल्प के लिए) |
| स्थापित शक्ति | 120 किलोवाट वास्तविक चल रहा है 85 किलोवाट के बारे में | |
| शीतलन जल | ≤ 15°C ≥ 0.3Mpa | |
| संपीड़ित पानी | > 0.3m3/min, > 0.6Mpa | |
| कुल आकार (L*W*H) | 23000*2200*2780 मिमी | |
| मशीन सामान्य व्याख्या | केंद्र की ऊंचाई | 1100 मिमी |
| संचालन दिशा | दाएं से बाएं (अन्य विकल्प के लिए हो सकता है) | |
| आउटपुट |
उत्पादन क्षमता सामग्री और सामग्री के अनुसार भिन्न होती है। परिचालन स्थितियाँ। |
|
| प्रौद्योगिकी टिप्पणियाँ |
लाइन के विनिर्देश में सुधार करने का अधिकार रहता है, यदि इसमें कोई संशोधन है भविष्य में, ग्राहक को सूचित नहीं किया जाएगा |

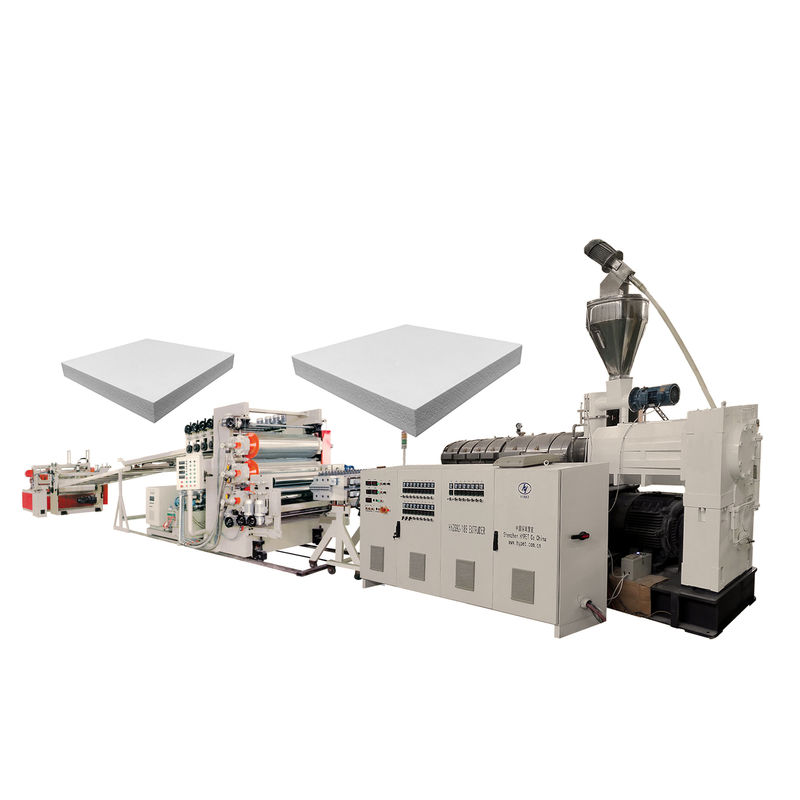

5-20 मिमी WPC पीवीसी मुक्त त्वचा कठोर फोम क्रस्ट बोर्ड प्लास्टिक extruder मशीन
| एस एन | भागों का नाम | मात्रा |
| 1 | उच्च दक्षता प्रकार कॉनिक ट्विन स्क्रू एक्सट्रूडर HYZS-80/156 उच्च आउटपुट प्रकार में, मुख्य मोटर 55kw के साथ | 1 |
| 2 | टी पीवीसी फोम बोर्ड के लिए मरने के सिर 5-20 मिमी 3 सेट में मरने के सिर और कैलिब्रेटर मोल्ड सहित | 1 सेट |
| 3 | कैलिब्रेटर शीतलन के लिए रोलर तापमान नियंत्रक | 1 |
| 4 | कैलिब्रेटिंग मशीन | 1 |
| 5 | ट्रिमिंग डिवाइस के साथ शीतलन रोलर डिवाइस | 1 |
| 6 | 8 जोड़ी रोलर के साथ खींचो | 1 |
| 7 | धूल रहित कटर | 1 |
| 8 | पूरी तरह से स्वचालित स्टैकर | 1 |
| आपके उत्पादन के लिए आवश्यक उपकरण | ||
| 1 | प्रसिद्ध इन्वर्टर और ऑटो लोडर के साथ सामग्री मिक्सर 500/1000 | 1 |
| 2 | स्क्रू प्रकार का ऑटो लोडर | 1 |
| 3 | 50 टन शीतलन टॉवर के साथ 15HP में चिलर | 1 |
| 4 | बोर्ड पुनर्चक्रण के लिए शक्तिशाली कुचल HYP-75Hp | 1 |
| 5 | पीवीसी रीसाइक्लिंग के लिए SMW500 पाउडर 37kw, 300kg/h | 1 |
टिप्पणियाँ:
1. कीमत और गंतव्य की स्थिति वुहान चीन से बाहर
2भुगतान विधि: कुल राशि का 40% टी/टी द्वारा जमा के रूप में भुगतान किया जाएगा, शेष राशि का भुगतान परीक्षण के बाद और समय पर टी/टी या अपरिवर्तनीय एल/सी द्वारा शिपिंग से पहले किया जाएगा।
3प्रसव की अवधि: जमा प्राप्त होने के 70 दिन बाद।
4वैधता अवधिः गारंटी के 30 दिन बाद
5. वारंटीः सामान्य के लिए एक वर्ष, बैरल और पेंच और गियर बॉक्स 1.5 साल के लिए है
6प्रशिक्षणः चीन में और ग्राहक की दुकान में दोनों उपलब्ध हैं।
7यदि आवश्यक हो, तो आपूर्तिकर्ता इंजीनियरों को शर्त के तहत कमीशन के लिए खरीदार के पास भेज सकता है।
तकनीकी विनिर्देश:

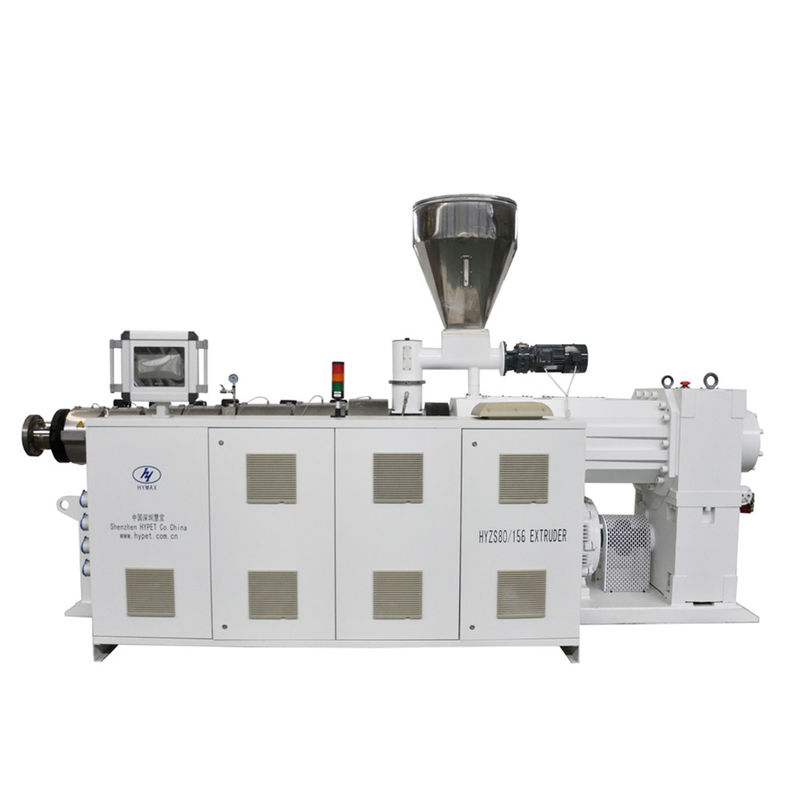

1. HYZS-80/156 शंकु जुड़वां पेंच extruder:
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYZS-80/156 शंकु जुड़वां पेंच |
| आउटपुट |
पाइप के लिए 500-550 किलोग्राम/घंटा |
||
| केंद्र की ऊंचाई | 1100 मिमी | ||
| आयाम | 3700 x 1400 x 2605 मिमी | ||
| वजन | 4100 किलो | ||
| 2 | स्क्रू | व्यास | Ø80/156 मिमी |
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| घूर्णन गति | 0~38 आर/मिनट | ||
| पेंच का कोर |
तापमान के लिए स्वतः नियंत्रण (तेल शीतलन वैकल्पिक होगा) |
| 3 | बैरल | बैरल संरचना | दो भागों में, सामने का भाग विशेष मिश्र धातु के साथ डाला जाएगा। |
| बैरल का बड़ा हिस्सा | 38CrMoAlA | ||
| बैरल का फ्रंट पार्ट | गर्मी उपचार के साथ SKD11 | ||
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | ||
|
4 |
तापमान/दबाव ट्रांसड्यूसर | गुणवत्ता | चीन प्रसिद्ध ब्रांड |
| संरचना | दबाव और तापमान दोनों को अलग से महसूस करता है | ||
| केबल | उच्च पृथक केबल लाइन | ||
| स्क्रीन | मॉनिटर या स्क्रीन डिस्प्ले दोनों में | ||
| 5 | हीटर और कूलिंग वेंटिलेटर | हीटिंग नियंत्रण क्षेत्र | 4 क्षेत्र |
| हीटिंग तरीका | कास्ट एल्यूमीनियम/सिरैमिक | ||
| हीटिंग पावर | 30 किलोवाट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| शीतलन शक्ति | 0.3kwx2 सेट +0.5kW x 1 सेट | ||
| पानी/तेल शीतलन | विकल्प के लिए सामने का एक क्षेत्र | ||
| ताप पृथक्करण | ऊर्जा की बचत के लिए विशेष अलगाव सामग्री और संरचना। | ||
| 6 | हाइपेट गियर बॉक्स | आवास सामग्री | दुबला लोहा |
| गियर सामग्री | 20CrMnTiA | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| तेल का तापमान | दो प्रणालियों द्वारा नियंत्रित, | ||
| रबर सील करनेवाला | आयातित स्पेकल रबर सील करने वाला इस्तेमाल किया | ||
| असर | एक प्रसिद्ध और विश्वसनीय ब्रांड। | ||
| 7 |
ट्विन स्क्रू खुराक फ़ीडर |
आपूर्ति सामग्री मोटर | 1.1 किलोवाट |
| गति सीमा | 1-50 आरपीएम | ||
| पाउडर ब्रिज | उच्च कैको3 के साथ एंटी पाउडर ब्रिज | ||
| इन्वर्टर | एबीबी भारी लोडर प्रकार | ||
| 8 |
चयनकर्ता के साथ वैक्यूम डीगैस |
वैक्यूम डिग्री | -0.04 एमपीए |
| मोटर शक्ति | 3 kw | ||
| वैक्यूम टैंक | साफ करना आसान है | ||
|
ऑटो सफाई उपकरण
|
वैकल्पिक के लिए वायु नियंत्रण स्वतः सफाई उपकरण। | ||
| 9 | ड्राइविंग मोटर | एसी मोटर की शक्ति | सीमेंस ब्रांड में 55 किलोवाट |
| एसी इन्वर्टर नियंत्रक | भारी टाइप में एबीबी |
| 10 | विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली/या आरकेसी घटकों का नियंत्रण | HYPET सॉफ्टवेयर के साथ पूरे सीमेंस पीएलसी नियंत्रण प्रणाली। / या आरकेसी घटक नियंत्रण प्रणाली |
| विद्युत घटक | सीमेंस, श्नाइडर आरकेसी ओमरोन, एबीबी/या फुजी में ब्रांड और चीन में छोटे महत्वहीन भाग प्रसिद्ध ब्रांड | ||
| मरने के सिर के लिए अतिरिक्त तापमान क्षेत्र | 10 क्षेत्र | ||
| विद्युत कैबिनेट विशेषता |
1, सभी केबल और कनेक्टर तार विमानन प्लग के साथ हैं 2, इलेक्ट्रिक कैबिनेट आसानी से अलग किया जा सकता है, 3, सभी केबल और इंद्रियों केबल लंबे जीवन के साथ पर्याप्त मजबूत हैं। 4, पीएलसी मॉनिटर नियंत्रण प्रणाली के साथ बटन समायोजन के साथ आसान के साथ पेंच गति को नियंत्रित करने के लिए. / या अंकीय मॉनिटर उपकरण नियंत्रण प्रणाली के साथ, मुख्य कार्य पीएलसी नियंत्रण के समान है.
|

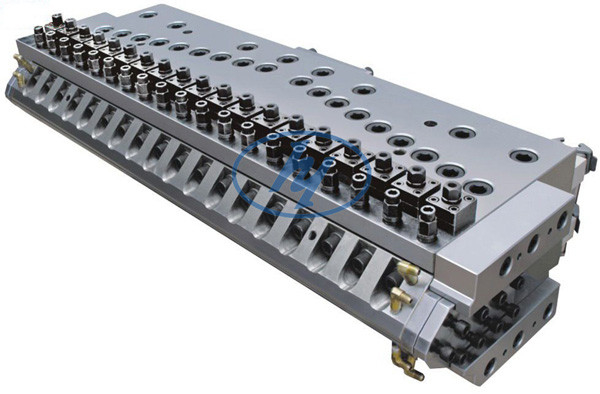

2मोल्ड-टी प्रकार:
| विनिर्देश | विवरण |
| सामग्री | उच्च गुणवत्ता वाला मिश्र धातु |
| मोल्ड होंठ की चौड़ाई | 1,320 मिमी |
| उत्पाद की अधिकतम चौड़ाई | 1220 मिमी |
| कैलिब्रेटर | 400 मिमी*3 सेट |
| उत्पाद की मोटाई | 5~20 मिमी |
| मोल्ड हीटिंग जोन | 9 क्षेत्र |
| हीटिंग पावर | लगभग 40 किलोवाट |
| तापमान नियंत्रण | के प्रकार का थर्मोकपल. आरकेसी, जापान |
| मोल्ड समर्थन | स्लाइड और पहिया के साथ |
| मोल्ड तापमान नियंत्रक | 1 सेट |
| तापमान सीमा | 30~160 डिग्री |
| विनिर्देश | विवरण |
| शीतलन तरीका | मैनुअल नियंत्रण, पानी के प्रवाह को विनियमित करने के लिए गेंद वाल्व |
| अधिकतम कैलिब्रेटिंग चौड़ाई | 1500 मिमी |
| लम्बाई | 2400 मिमी |
| अनुदैर्ध्य समायोजन सीमा | 1000 मिमी |
| ऊपर और नीचे समायोजन सीमा | 100 मिमी |
| अनुदैर्ध्य गति मोड | सिलेंडर या हाइड्रोलिक, मोटर नियंत्रण का भी उपयोग कर सकते हैं |
4. शीतलनउपकरण के साथट्रिमिंग डिवाइसः
| विनिर्देश | विवरण |
| लम्बाई | 6 मीटर |
| रोलर सामग्री | स्टेनलेस |
| ट्रिमिंग मोड | ब्लेड काटना या गोल आरा ब्लेड काटना |
5. 8 जोड़ी रोलर के साथ खींचोः
| एस एन | विनिर्देश | विवरण |
| 1 | रोलर सामग्री | ऊपरी और निचले रबर रोलर |
| 2 | क्लैंपिंग मोड | सिलेंडर क्लैंपिंग |
| 3 | ड्राइविंग मोड |
निचला रोल सक्रिय रोल है ऊपरी रोल निष्क्रिय रोल है |
| 4 | ऊपरी और निचले कर्षण रोल की खोलने और बंद करने की दूरी | 120 मिमी |
| 5 | अधिकतम चौड़ाई | 1400 मिमी |
| 6 | रोलर स्पेसिफिकेशन | Ø250×1500 मिमी |
| 7 | रोलर्स की संख्या | 8 सेट ((16 टुकड़े रबर रोलर्स) |
| 8 | मोटर शक्ति | हार्ड गियर रिड्यूसर, मोटर पावर 7.5KW |
| 9 | गति विनियमन मोड | इन्वर्टर |
| 10 | इन्वर्टर | डेल्टा/एबीबी इन्वर्टर |
| 11 | गति | 0-2.2m/min |
| 12 | प्रसारण | डबल चेन |
6ऊर्ध्वाधर कटर और क्षैतिज कटर:
| विनिर्देश | विवरण |
| काटने का प्रकार | ब्लेड काटना |
| अधिकतम काटने की चौड़ाई | 1400 मिमी (समायोजन) |
| बोर्ड की चौड़ाई मिमी | 900-1220 मिमी अनुदैर्ध्य काटने से |
| अधिकतम काटने की मोटाई | 30 मिमी |
| क्लैंपिंग तरीका | पनेमुटिक |
| अनुदैर्ध्य काटने की शक्ति | 2.2kw * 2 सेट |
| काटने के आंदोलन पक्ष से पक्ष करने के लिए | 0.75KW गियर मोटर ड्राइव, इन्वर्टर नियंत्रण गति |
| निश्चित लंबाई | एन्कोडर/फिक्स्ड लंबाई/टाइमिंग, तीन में एक नियंत्रण मोड |
| नियंत्रण मार्ग | पीएलसी नियंत्रण, स्वचालित काटने और मैनुअल काटने के साथ |
| धूल अवशोषित करने वाली डिवाइस की शक्ति | 5.5kw |
7.पूरी तरह से स्वचालित स्टैकर:
| विनिर्देश | विवरण |
| विस्थापन नियंत्रण मोड | सर्वो नियंत्रण,स्थिर और विश्वसनीय, उच्च स्थिति सटीकता |
| ऊपर और नीचे नियंत्रण मोड | परिशुद्धता घटक, शोर रहित चल रहा है, आवृत्ति रूपांतरण नियंत्रण, शक्ति 1.1KW |
| ऊँचाई | 1500 मिमी |
| मध्य ऊंचाई | 1100 मिमी |
| कुल आकार | 1220*4000 मिमी |
| अवशोषण मोड | सक्शन कप मजबूत अवशोषण बल के साथ अवशोषित है और प्लेट की उपस्थिति गुणवत्ता को नुकसान नहीं पहुंचाता |
बिक्री के बाद सेवा
| पद | मात्रा |
| गारंटी अवधि | 1 वर्ष लेकिन वह सेवा आजीवन उपलब्ध है, गारंटी अवधि के दौरान घटकों की लागत विक्रेता द्वारा कवर की जाएगी, जो आसानी से टूटे हुए भागों और मानव कारण से क्षतिग्रस्त भागों को छोड़कर |
| शिपिंग से पहले प्रशिक्षण | खरीदार के तकनीकी व्यक्ति को प्रशिक्षण और संचालन के लिए शिपिंग से पहले 7-10 दिनों के लिए चीन भेजा जा सकता है |
| तकनीकी दस्तावेज | विद्युत सिद्धांत चित्र, संचालन पुस्तिका, विद्युत भाग पुस्तिका आदि |
| विक्रेता इंजीनियर | विक्रेता खरीदार के कारखाने के इंजीनियरों को कमीशन और प्रशिक्षण के लिए भेज सकता है। लेकिन ग्राहक देश में विक्रेता विशेषज्ञों द्वारा की गई लागत खरीदार द्वारा कवर की जाएगी।शटल यात्रा टिकट सहित आंतरिक यातायात चिकित्सा शुल्क, रात्रिभोज और इंजीनियरों के लिए वेतन के रूप में प्रति व्यक्ति 100 अमरीकी डालर प्रति दिन। |
| संपर्क मार्ग | व्हाट्सएप, वीचैट, मोबाइल आदि +86 13823232106 |
| कंपनी का ईमेलः | info@hypet.com.cn |
