| ब्रांड नाम: | Hypet |
| मॉडल संख्या: | 160-400 मिमी पीई एचडीपीई पाइप उत्पादन लाइन |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | USD 125000/set |
| प्रसव का समय: | 160-400 मिमी पीई एचडीपीई पाइप उत्पादन लाइन 65 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, टी/टी |

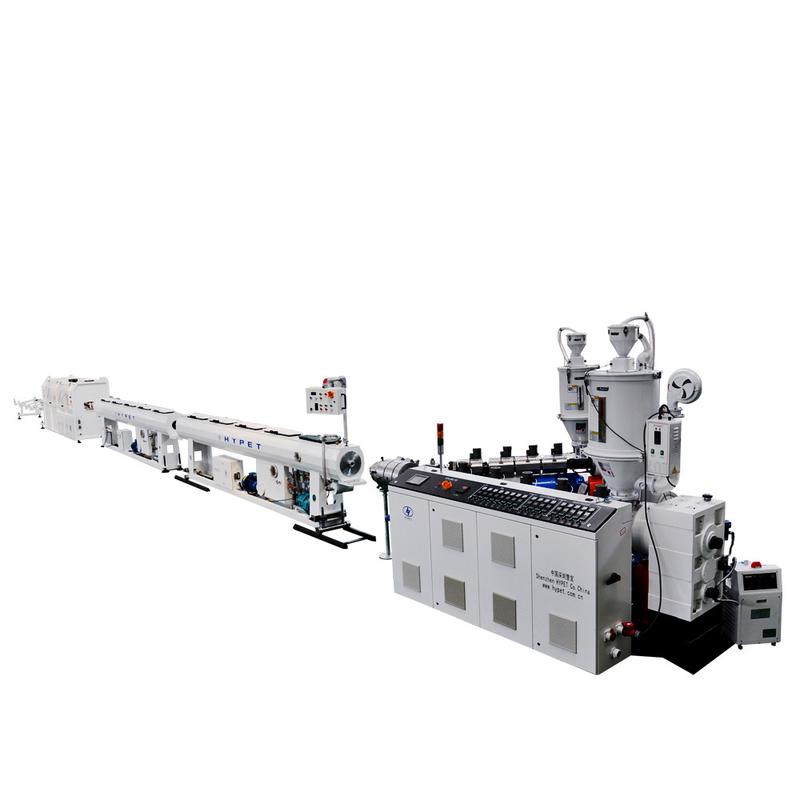

HYSJ90/38 सिंगल स्क्रू एक्सट्रूडर विटh 160-400mm एचडीपीई पीई गैस पाइप पानी आपूर्ति पाइप प्रोनिकास लाइनः
| एस एन | भागों का नाम |
| 1 | HYSJ90/38- 160kw, उच्च कुशल पीई extruder, 600-640kg/h के उत्पादन के साथ, डेल्टा इन्वर्टर के साथ एसी मोटर |
| 2 | गर्म सुखानेवाला HD800 और वैक्यूम ऑटो लोडर AL500 |
| 3 | HYSJ30/25 रंग extruder के साथ 2.2 kw |
| 4 | तीन दबावों में 160/200/250/315/400 मिमी के लिए मर सिर, (6, 10, 16 BAR) |
| 5 |
वैक्यूम टैंक और पानी के टैंक के साथ मिलकर 9 मीटर वैक्यूम पंप 4kw*2, पानी पंप 5.5 kw*2 |
| 6 | विकल्प के लिए पीई पाइप के लिए लेजर जेट प्रिंटर |
| 7 | शीतलन टैंक 9 मीटर |
| 8 | चार पंजे प्रकार के खींच बंद दो एसी मोटर द्वारा संचालित 1.1kw*4 नियंत्रक बेल्ट लंबाई 2000mm है खींच बंद गति 0.2-2m/min है |
| 9 | ग्रह धूल कम कटर 160-400mm दोहरी तेज चाकू के साथ, एल्यूमीनियम क्लैंप सिर कटर शक्ति 4 kw |
| 10 | स्टैकर में 4.5 मीटर लंबा |
टिप्पणियाँ:
1. कीमत और गंतव्य की स्थिति वुहान चीन से बाहर
2भुगतान विधि: कुल राशि का 30% टी/टी द्वारा जमा के रूप में भुगतान किया जाएगा, शेष राशि का भुगतान परीक्षण के बाद और समय पर टी/टी या अपरिवर्तनीय एल/सी द्वारा शिपिंग से पहले किया जाएगा।
3प्रसव की अवधि: जमा प्राप्त होने के 70 दिन बाद।
4वैधता अवधिः गारंटी के 30 दिन बाद
5. वारंटीः सामान्य के लिए एक वर्ष, बैरल और पेंच और गियर बॉक्स 1.5 साल के लिए है
6प्रशिक्षणः चीन में और ग्राहक की दुकान में दोनों उपलब्ध हैं।
7यदि आवश्यक हो, तो आपूर्तिकर्ता इंजीनियरों को शर्त के तहत कमीशन के लिए खरीदार के पास भेज सकता है।
तकनीकी विनिर्देश:
1.HYSJ-90/38 सिंगल स्क्रू एक्सट्रूडर:
| एस एन | भागों का नाम | चित्र | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-90/38 एकल पेंच | |
| आउटपुट अधिकतम | 970 किलोग्राम/घंटा | |||
| केंद्र की ऊंचाई | 1,100 मिमी | |||
| वजन | 4,300 किलोग्राम | |||
| 2 | स्क्रू | व्यास | Ø90 मिमी | |
| स्क्रू आईडी अनुपात | 38:1 | |||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | |||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | |||
| अधिकतम घूर्णन गति | 125 आर/मिनट | |||
| पेंच का कोर | तापमान के लिए स्वतः नियंत्रण | |||
| विशेषताएं |
1जर्मन प्रौद्योगिकी डिजाइन, उच्चतम उत्पादन और एक ही शक्ति पर अच्छा अच्छा plasticizing सुनिश्चित करने के लिए। 2. 38CrMoAlA नाइट्राइडिंग HV900, गहराई 0.4-0.6 मिमी सतह छिड़काव मिश्र धातु; |
|||
| 3 | बैरल |
|
सामग्री | दो परतों में अंदर द्विधातु बैरल |
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | |||
| हीटिंग नियंत्रण क्षेत्र | 9 क्षेत्र | |||
| हीटिंग तरीका | मिट्टी के बर्तन के साथ तांबे के शीतलन पंख | |||
| हीटिंग पावर | 40 किलोवाट | |||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | |||
| शीतलन शक्ति | 0.55kW x 9 सेट | |||
| विशेषताएं |
1. आंतरिक कास्टिंग मिश्र धातु द्विधातु बैरल 24 महीने सुनिश्चित कर सकते हैं; 2. हाइपेट विशेष फीडिंग डिवाइस के साथ, बड़ी फीडिंग मात्रा, अच्छी शीतलन, आसान प्रतिस्थापन, कम रखरखाव लागत के साथ। 3- कास्ट एल्यूमीनियम हीटर अपनाएं, उच्च लागत लेकिन तेजी से हीटिंग, उच्च तापमान को नियंत्रित किया जा सकता है। |
|||
|
4
|
गियर बॉक्स
|
आवास सामग्री | लचीला लोहा QT-500 | |
| गियर सामग्री | 20CrMnTi | |||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | |||
| अक्ष सामग्री | 40Cr | |||
| शीतलन शक्ति | 0.55kW x 9 सेट | |||
| 5 | ड्राइविंग मोटर | एसी मोटर की शक्ति | 250 किलोवाट | |
| एसी इन्वर्टर नियंत्रक | सीमेंस ब्रांड |
| 6 | विद्युत नियंत्रण प्रणाली | |
पीएलसी प्रणाली | पूर्ण सीएमएनएस पीएलसी नियंत्रण प्रणाली हाइपेट सॉफ्टवेयर के साथ। |
| नियंत्रण कैबिनेट | अलग करने योग्य | |||
| विद्युत घटकों का ब्रांड | सीमेंस, श्नाइडर, आरकेसी, एबीबी, फुजी और अच्छे चीनी ब्रांड आदि। | |||
| अतिरिक्त तापमान क्षेत्र | 22 क्षेत्र | |||
| विद्युत कैबिनेट विशेषता |
1, सभी केबल और कनेक्टर तार विमानन प्लग के साथ हैं 2, सभी केबल और इंद्रियों केबल लंबे जीवन के साथ पर्याप्त मजबूत हैं। 3. एयर कंडीशनर के साथ; |
2.HY30/25 सिंगल स्क्रू एक्सट्रूडर:
| विनिर्देश | विवरण |
| बैरल | 38CrMoAIA,नाइट्रिफिकेशन |
| स्क्रू | 38CrMoAIA,नाइट्रिफिकेशन |
| स्क्रू का व्यास | Ø30 मिमी |
| स्क्रू एल/डी | 25:1 |
| ड्राइव शक्ति | 2.2 किलोवाट |
| मोटर नियंत्रण | एसी इन्वर्टर, एबीबी |
3. वैक्यूम ऑटो लोडर:
| मॉडल संख्या | HY-HD500 |
| क्षमता | 500 किलो |
| ताप | 21 किलोवाट |
| ब्लोअर | 370W |
| शक्ति | 380V 3P 50HZ |
| आयाम | 2188 x 1475 x 1036 मिमी |
| आधार का आकार | 233 x 273 x Φ122 मिमी |
| शुद्ध वजन ((किग्रा) | 275 किलो |
4ऊर्ध्वाधर गर्म सुखानेवालाः
| विनिर्देश | विवरण |
| मॉडल | आउटपुट 800 किलोग्राम/घंटा के लिए AL800 |
| कार्यपत्र | प्रेरक प्रकार |
| शक्ति | 1.1kw, 3P |
| क्षमता | 380 किलो |
| मात्रा | 8L |
| फ़ीडिंग नली का व्यास | Ф38 मिमी |
| खिलाने का समय | 10-15 सेकंड |
| शरीर का आयाम | 370×385×700 मिमी |
| हॉपर आयाम | 390×240×490 मिमी |
| वजन | 53 किलो |
5.ड्रू सिरः G400 उच्च गति में 4 दबाव ग्रेडः
| विनिर्देश | विवरण |
| पाइप का प्रकार | एकल परत |
| पाइप के आकार | Ø160-400 मिमी 6, 10, 16 बार दबाव वर्ग में। |
| आकार के लिए प्रत्येक कैलिब्रेटर | Ø160,Ø200,Ø250,Ø315,Ø400 |
| आस्तीन, प्रत्येक आकार के लिए | Ø160,Ø200,Ø250,Ø315,Ø400 |
| आकारों के लिए प्रत्येक मेंडरल | Ø160,Ø200,Ø250,Ø315,Ø400 |
| मोर्टार के सिर की सामग्री | विशेष मिश्र धातु के साथ 40Cr |
| हीटिंग पावर | 60 किलोवाट |
| हीटिंग जोन | 15 क्षेत्र |
| आंतरिक शीतलन प्रणाली | इन्वर्टर नियंत्रण के साथ 7.5 किलोवाट की हवा को ठंडा करके। |
| कैलिब्रेटिंग आस्तीन की सामग्री | क्रोमयुक्त स्टेनलेस स्टील |
| प्रवाह चैनल | कठोर और दर्पण चमकाने |
| पाइप ब्राइट फ़ंक्शन | HYPET के साथ उज्ज्वल |
| हीटर | मीका स्टेनलेस स्टील के हीटर |
69.000 मिमी में वैक्यूम टैंकः
| विनिर्देश | विवरण |
| सामग्री | स्टेनलेस स्टील 304 |
| कार्यक्षेत्र | Ø160-400 मिमी |
| लम्बाई | 9000 मिमी (1500+7500) |
| केंद्र की ऊंचाई | 1100 मिमी |
| वैक्यूम टैंक का प्रकार | एक टैंक, दो कक्षों में |
| पाइपों की संख्या | 1 पाइप |
| चलती मोटर शक्ति | 0.75 किलोवाट |
| आगे और पीछे चलती रेंज | 700 मिमी |
| बाएं और दाएं समायोजन | 50 मिमी |
| शीर्ष पर कवर | एल्यूमीनियम मिश्र धातु |
| पहले भाग में वैक्यूम पंप | 5.5kw * 1 सेट |
| दूसरे भाग में वैक्यूम पंप | 5.5kw * 1 सेट |
| टैंक के दो भाग | वैक्यूम को एसी इन्वर्टर द्वारा नियंत्रित किया जाता है। |
| पहले भाग में जल पंप | 5.5kw * 1 सेट |
| दूसरे भाग में जल पंप | 5.5kw * 1 सेट |
| क्या स्प्रे पाइप संख्या | 6 टुकड़े |
| नोजल का प्रकार | परमाणुकृत गहन शीतलन |
| मुंह में छिड़काव | 1 ¢ x Ø4-Ø3 |
| पाइप समर्थन | नायलॉन समर्थन प्लेट |
| आगे और पीछे | 0.75 किलोवाट में 800 मिमी |
| क्रॉस आंदोलन | 120 मिमी |
| ऊपर और नीचे | 100 मिमी |
| फ़िल्टर | G2 में 2 सेट, पास मार्ग के साथ |
| फ़िल्टर साफ़ करें | फ़िल्टर की सफाई के लिए पास लाइन द्वारा |
| वैक्यूम चक्रवात | हाँ, इसके साथ |
| मौन कार्य | प्रत्येक वैक्यूम पंप के लिए साइलेंस डिवाइस |
7. 6,000 मिमी में शीतलन टैंकः
| विनिर्देश | विवरण |
| पाइप रेंज | Ø160~Ø400 मिमी |
| वैक्यूम बॉक्स की लंबाई | 6,000 मिमी |
| निर्माण | छिड़काव विधि |
| पंप शक्ति | 4 किलोवाट x 1 सेट |
| नोजल का संख्या | 140 पीसी |
| फिल्टर का संख्या | 1 सेट |
| बाइपास का संख्या | 1 सेट |
| पानी के स्तर को नियंत्रित करने का तरीका | फ्लोट वाल्व |
| कवर सामग्री | कठोर ग्लास |
| स्प्रे बॉक्स सामग्री | स्टेनलेस स्टील 304 |
| जल तापमान नियंत्रण | स्वचालित विनियमन वाल्व |
| इनपुट पाइप | G1 ️ |
| आउटपुट पाइप | G2 |
8.हटाने की इकाई, चार पंजे:
| विनिर्देश | विवरण |
| खींचने का प्रकार | सर्वो कंट्रोल के साथ 4 पंजा प्रकार का खींचना |
| केंद्र की ऊंचाई | 1100 मिमी |
| पाइप आकार के लिए | Ø160-400 मिमी |
| ड्राइविंग विधि | रबर के ब्लॉकों द्वारा संचालित |
| ड्राइविंग गति | 0.2-2.0 मी/मिनट |
| मोटर का प्रकार | सर्वो मोटर |
| मोटर शक्ति | 0.85 किलोवाट x 4 सेट में सर्वो मोटर नियंत्रण |
| संपर्क में आने वाली कैटरपिल की लंबाई | 2,000 मिमी |
| अधिकतम ड्राइविंग शक्ति | 40,000 N |
| गियर बॉक्स | कठोर सतह गियर पीसने का प्रकार, |
| कैटरपिलर की चौड़ाई | 74 मिमी |
| मीटरिंग प्रणाली | स्थापित कोड |
| समायोजन मोड | पनेमुटिक |
| पाइप पर दबाव दबाएं | वायवीय वाल्वों द्वारा समायोजित |
| नीचे की ओर कैटरपिलर स्थिति | तय |
| वायु दबाव | 0.4-0.6Mpa |
9. ग्रह धूल रहित कटर:
| विनिर्देश | विवरण |
| काटने का प्रकार | धूल रहित ग्रह ब्लेड काटने |
| ब्लेड शैली | दो उपकरणों में तेज चाकू |
| नियंत्रण प्रणाली | पीएलसी स्वचालित नियंत्रण प्रणाली |
| काटने की सीमा | Ø160-400 मिमी |
| काटने की गति | 2 मीटर/मिनट |
| कटिंग मोटाई अधिकतम | 45 मिमी |
| कटर मोटर की शक्ति | 4 किलोवाट |
| केंद्र की ऊंचाई | 1000 मिमी |
| क्रांति मोटर शक्ति | 1.5 किलोवाट x 1 सेट |
| कटर सामग्री | उपकरण मिश्र धातु |
| क्लैंपिंग तरीका | एल्यूमीनियम |
| कटर फ़ीडिंग | डबल हाइड्रोलिक |
| हाइड्रोलिक स्टेशन | 0.75 किलोवाट x 2 सेट |
| सिंक्रोन मोड | आउटपुट और खींचने की गति के साथ |
10स्टैकर:
| विवरण | |
| झुकावदार मेज | न्युमेटिक रूप से संचालित |
| नाममात्र लंबाई | ४-६ मीटर |
| ट्रिपिंग स्केच की सामग्री | एमएस कठोर संरचनात्मक इस्पात |
| नियंत्रण विधि | पीएलसी नियंत्रण |
बिक्री के बाद सेवा
| पद | मात्रा |
| गारंटी अवधि | 1 वर्ष लेकिन सेवा आजीवन उपलब्ध है, वारंटी अवधि के दौरान घटक की लागत विक्रेता द्वारा कवर की जाएगी सिवाय आसानी से टूट भागों और मानव कारण से क्षतिग्रस्त भागों के |
| शिपिंग से पहले प्रशिक्षण | खरीदार के तकनीकी व्यक्ति को प्रशिक्षण और संचालन के लिए शिपिंग से पहले 7-10 दिनों के लिए चीन भेजा जा सकता है |
| तकनीकी दस्तावेज | विद्युत सिद्धांत चित्र, संचालन पुस्तिका, विद्युत भाग पुस्तिका आदि |
| विक्रेता इंजीनियर | विक्रेता खरीदार के कारखाने के इंजीनियरों को कमीशन और प्रशिक्षण के लिए भेज सकता है। लेकिन ग्राहक देश में विक्रेता विशेषज्ञों द्वारा की गई लागत खरीदार द्वारा कवर की जाएगी।शटल यात्रा टिकट सहित आंतरिक यातायात चिकित्सा शुल्क, रात्रिभोज और इंजीनियरों के लिए वेतन के रूप में प्रति व्यक्ति 100 अमरीकी डालर प्रति दिन। |
| संपर्क मार्ग | व्हाट्सएप, वीचैट, मोबाइल आदि +86 13823232106 |
| कंपनी का ईमेलः | info@hypet.com.cn |
