| ब्रांड नाम: | Hypet |
| मॉडल संख्या: | 90-200 मिमी पीई एचडीपीई पाइप उत्पादन लाइन |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | USD 72000/set |
| प्रसव का समय: | 90-200 मिमी पीई एचडीपीई पाइप उत्पादन लाइन 65 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, टी/टी |

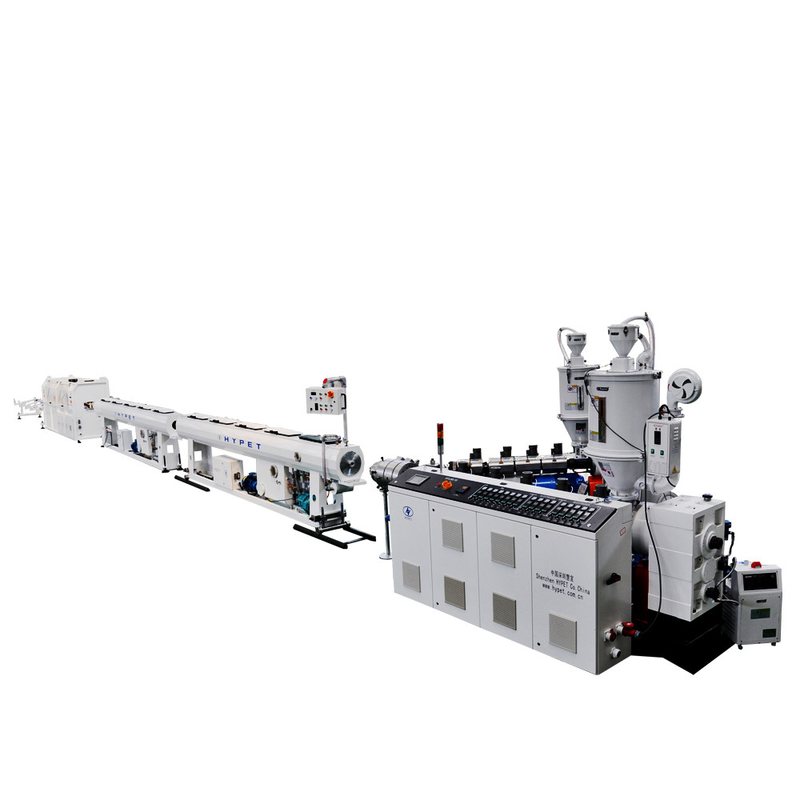

HYSJ75/38 सिंगल स्क्रू एक्सट्रूडर विटh 90-200 मिमी एचडीपीई पीई गैस पाइप पानी आपूर्ति पाइप प्रोनिकास लाइनः
| एस एन | मुख्य विषय | मात्रा | |
| SJ75/38 एक्सट्रूडर के साथ 90-200 मिमी पीई पाइप लाइन | |||
| 1 | HYSJ75/38 एकल पेंच extruder 132kw मोटर शक्ति | 1 सेट | |
| 2 | HY25/25 रंग पट्टी के लिए एकल पेंच extruder | 1 सेट | |
| 3 | वैक्यूम ऑटो लोडर AL700 | 1 सेट | |
| 4 | गर्म सुखानेवाला HD600 | 1 सेट | |
| 5 | को-एक्सट्रूज़न मरः G200 2 दबावों में उच्च गति | 1 सेट | |
| 6 | 9,000 मिमी में वैक्यूम टैंक | 1 सेट | |
| 7 | 6,000 मिमी में शीतलन टैंक | दो सेट | |
| 8 | प्रस्थान इकाई, उच्च गति,0.28-2.8 मी/मिनट, तीन पंजे | 1 सेट | |
| 9 | गोल चाकू प्रकार में ग्रह चिपलेस कटर | 1 सेट | |
| 10 | स्टैकर 4-6 मीटर | 1 सेट | |
टिप्पणियाँ:
1. कीमत और गंतव्य की स्थिति वुहान चीन से बाहर
2भुगतान विधि: कुल राशि का 30% टी/टी द्वारा जमा के रूप में भुगतान किया जाएगा, शेष राशि का भुगतान परीक्षण के बाद और समय पर टी/टी या अपरिवर्तनीय एल/सी द्वारा शिपिंग से पहले किया जाएगा।
3प्रसव की अवधि: जमा प्राप्त होने के 70 दिन बाद।
4वैधता अवधिः गारंटी के 30 दिन बाद
5. वारंटीः सामान्य के लिए एक वर्ष, बैरल और पेंच और गियर बॉक्स 1.5 साल के लिए है
6प्रशिक्षणः चीन में और ग्राहक की दुकान में दोनों उपलब्ध हैं।
7यदि आवश्यक हो, तो आपूर्तिकर्ता इंजीनियरों को शर्त के तहत कमीशन के लिए खरीदार के पास भेज सकता है।
तकनीकी विनिर्देश:

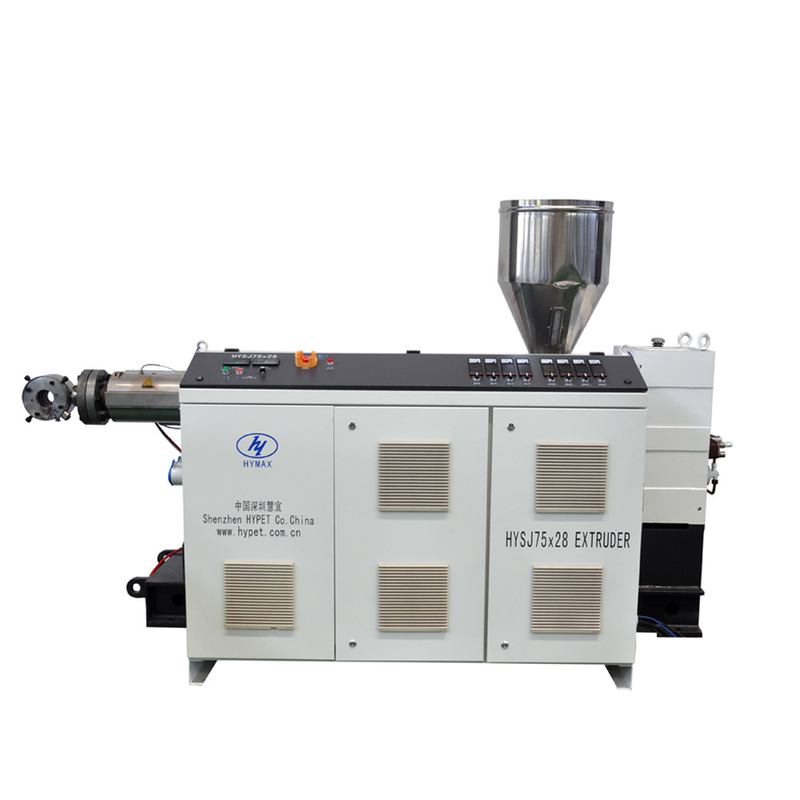

1.HYSJ-75/38 सिंगल स्क्रू एक्सट्रूडर:
| एस एन | भागों का नाम | चित्र | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-75/38 एकल पेंच | |
|
|
आउटपुट अधिकतम | 400 किलोग्राम/घंटा | ||
| केंद्र की ऊंचाई | 1,100 मिमी | |||
| वजन | 3,300 किलोग्राम | |||
| 2 | विद्युत नियंत्रण प्रणाली | |
हटाने योग्य नियंत्रण कक्ष | डिजिटल डिस्प्ले, समायोज्य बटन |
| घटकों का ब्रांड | सीमेंस, आरकेसी, एबीबी आदि। | |||
| नोटः पीएलसी कंप्यूटर नियंत्रण प्रणाली वैकल्पिक हो सकती है। | ||||
| विशेषताएं |
1कैबिनेट हटाने योग्य, स्थापित करने, रखरखाव और परिवहन के लिए आसान है; 2. एयर कंडीशनर के साथ; 3. विश्व प्रसिद्ध ब्रांड विद्युत घटकों को अपनाएं, जैसे सीमेंस, एबीबी, आरकेसी श्नाइडर, आदि। |
|||
| 5 | गियर बॉक्स | आवास सामग्री | लचीला लोहा QT-500 | |
| गियर सामग्री | 20CrMnTi | |||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | |||
| अक्ष सामग्री | 40Cr | |||
| 6 | ड्राइविंग मोटर | एसी मोटर की शक्ति | 110 किलोवाट | |
| एसी इन्वर्टर नियंत्रक | डेल्टा ब्रांड | |||
| 7 | विद्युत नियंत्रण प्रणाली | |
पीएलसी प्रणाली | पूर्ण सीएमएनएस पीएलसी नियंत्रण प्रणाली हाइपेट सॉफ्टवेयर के साथ। |
| नियंत्रण विकल्पः | आरकेसी और पारंपरिक नियंत्रण की पेशकश की जा सकती है | |||
| विद्युत घटक | सीमेंस में ब्रांड, श्नाइडर आरकेसी ओमरोन, एबीबी, फुजी, और चीन में छोटे महत्वहीन भागों प्रसिद्ध ब्रांड | |||
| मरने के सिर के लिए अतिरिक्त तापमान क्षेत्र | 10 क्षेत्र | |||
| विद्युत कैबिनेट विशेषता |
1, सभी केबल और कनेक्टर तार विमानन प्लग के साथ हैं 2, इलेक्ट्रिक कैबिनेट आसानी से अलग किया जा सकता है, 3, सभी केबल और इंद्रियों केबल लंबे जीवन के साथ पर्याप्त मजबूत हैं। 4, पीएलसी मॉनिटर नियंत्रण प्रणाली बटन समायोजन के साथ आसान के साथ पेंच गति को नियंत्रित करने के लिए। |
2.HY25/25 सिंगल स्क्रू एक्सट्रूडर:
| विनिर्देश | विवरण |
| बैरल | 38CrMoAIA,नाइट्रिफिकेशन |
| स्क्रू | 38CrMoAIA,नाइट्रिफिकेशन |
| स्क्रू का व्यास | Ø30 मिमी |
| स्क्रू एल/डी | 25:1 |
| ड्राइव शक्ति | 1.5 किलोवाट |
| मोटर नियंत्रण | एसी इन्वर्टर, एबीबी |
3. वैक्यूम ऑटो लोडर:
| विनिर्देश | विवरण |
| मॉडल | AL700 |
| कार्यपत्र | प्रेरक प्रकार |
| शक्ति | 1.85kw, 3P |
| क्षमता | 700 किलो |
| मात्रा | 12 लीटर |
| फ़ीडिंग नली का व्यास | Ф38 मिमी |
4ऊर्ध्वाधर गर्म सुखानेवालाः
| विनिर्देश | विवरण |
| मॉडल संख्या | HY-HD600 |
| क्षमता | 600 किलोग्राम |
| ताप | 20 किलोवाट |
| शक्ति | 380V 3P 50HZ |
5.ड्रू सिरः G200 उच्च गति 2 दबाव ग्रेड मेंः
| विनिर्देश | विवरण |
| डिजाइन विधि | जर्मनी से तकनीकी के अनुसार |
| पाइप के आकार | दो दबावों के साथ 90-200 मिमी। |
| आकारः | 90/110/160/200 मिमी |
| कैलिब्रेटिंग आस्तीन की सामग्री | तांबा |
| प्रवाह चैनल | क्रोम लेपित |
| पाइप ब्राइट फ़ंक्शन | HYPET के साथ उज्ज्वल |
| हीटर | मीका स्टेनलेस स्टील के हीटर |
69.000 मिमी में वैक्यूम टैंकः
| विनिर्देश | विवरण |
| सामग्री | स्टेनलेस स्टील 304 |
| कार्यक्षेत्र | Ø90-200 मिमी |
| लम्बाई | 9000 मिमी (1500+7500) |
| केंद्र की ऊंचाई | 1100 मिमी |
| वैक्यूम टैंक का प्रकार | एक टैंक, दो कक्षों में |
| पाइपों की संख्या | 1 पाइप |
| चलती मोटर शक्ति | 0.75 किलोवाट |
| आगे और पीछे चलती रेंज | 700 मिमी |
| बाएं और दाएं समायोजन | 50 मिमी |
| शीर्ष पर कवर | एल्यूमीनियम मिश्र धातु |
| पहले भाग में वैक्यूम पंप | 5.5kw * 1 सेट |
| दूसरे भाग में वैक्यूम पंप | 5.5kw * 1 सेट |
| टैंक के दो भाग | वैक्यूम को एसी इन्वर्टर द्वारा नियंत्रित किया जाता है। |
| पहले भाग में जल पंप | 5.5kw * 1 सेट |
| दूसरे भाग में जल पंप | 5.5kw * 1 सेट |
| क्या स्प्रे पाइप संख्या | 6 टुकड़े |
| नोजल का प्रकार | परमाणुकृत गहन शीतलन |
| मुंह में छिड़काव | 1 ¢ x Ø4-Ø3 |
| पाइप समर्थन | नायलॉन समर्थन प्लेट |
| आगे और पीछे | 0.75 किलोवाट में 800 मिमी |
| क्रॉस आंदोलन | 120 मिमी |
| ऊपर और नीचे | 100 मिमी |
| फ़िल्टर | G2 में 2 सेट, पास मार्ग के साथ |
| फ़िल्टर साफ़ करें | फ़िल्टर की सफाई के लिए पास लाइन द्वारा |
| वैक्यूम चक्रवात | हाँ, इसके साथ |
| मौन कार्य | प्रत्येक वैक्यूम पंप के लिए साइलेंस डिवाइस |
7. 6,000 मिमी में शीतलन टैंकः
| विनिर्देश | विवरण |
| पाइप रेंज | Ø90~Ø200 मिमी |
| वैक्यूम बॉक्स की लंबाई | 6,000 मिमी |
| निर्माण | छिड़काव विधि |
| पंप शक्ति | 4 किलोवाट x 1 सेट |
| नोजल का संख्या | 140 पीसी |
| फिल्टर का संख्या | 1 सेट |
| बाइपास का संख्या | 1 सेट |
| पानी के स्तर को नियंत्रित करने का तरीका | फ्लोट वाल्व |
| कवर सामग्री | कठोर ग्लास |
| स्प्रे बॉक्स सामग्री | स्टेनलेस स्टील 304 |
| जल तापमान नियंत्रण | स्वचालित विनियमन वाल्व |
| इनपुट पाइप | G1 ️ |
| आउटपुट पाइप | G2 |
8.हटाने की इकाई, 3 पंजेः
| विनिर्देश | विवरण |
| खींचने का प्रकार | तीन पंजे में ऊपर की ओर खींचना |
| केंद्र की ऊंचाई | 1000 मिमी |
| पाइप आकार के लिए | Ø90~Ø200 मिमी |
| ड्राइविंग विधि | रबर के ब्लॉकों द्वारा संचालित |
| ड्राइविंग गति | 1.2-12 मी/मिनट |
| मोटर का प्रकार | एसी इन्वर्टर मोटर |
| मोटर शक्ति | 1एबीबी इन्वर्टर में 1 किलोवाट x 4 सेट |
| संपर्क में आने वाली कैटरपिल की लंबाई | 1,800 मिमी |
| अधिकतम ड्राइविंग शक्ति | 25,000 N |
| गियर बॉक्स | कठोर सतह गियर पीसने का प्रकार, |
| कैटरपिलर की चौड़ाई | 74 मिमी |
| कैटरपिलर नियंत्रण | श्रृंखला के प्रत्येक पक्ष में एक सिलेंडर |
| मीटरिंग प्रणाली | स्थापित कोड |
| समायोजन मोड | पनेमुटिक |
| पाइप पर दबाव दबाएं | वायवीय वाल्वों द्वारा समायोजित |
| नीचे की ओर कैटरपिलर स्थिति | तय |
| वायु दबाव | 0.4-0.6Mpa |
| अधिकतम खोलने की दूरी | 160 मिमी |
बिक्री के बाद सेवा
| पद | मात्रा |
| गारंटी अवधि | 1 वर्ष लेकिन सेवा आजीवन उपलब्ध है, वारंटी अवधि के दौरान घटक की लागत विक्रेता द्वारा कवर की जाएगी सिवाय आसानी से टूट भागों और मानव कारण से क्षतिग्रस्त भागों के |
| शिपिंग से पहले प्रशिक्षण | खरीदार के तकनीकी व्यक्ति को प्रशिक्षण और संचालन के लिए शिपिंग से पहले 7-10 दिनों के लिए चीन भेजा जा सकता है |
| तकनीकी दस्तावेज | विद्युत सिद्धांत चित्र, संचालन पुस्तिका, विद्युत भाग पुस्तिका आदि |
| विक्रेता इंजीनियर | विक्रेता खरीदार के कारखाने के इंजीनियरों को कमीशन और प्रशिक्षण के लिए भेज सकता है। लेकिन ग्राहक देश में विक्रेता विशेषज्ञों द्वारा की गई लागत खरीदार द्वारा कवर की जाएगी।शटल यात्रा टिकट सहित आंतरिक यातायात चिकित्सा शुल्क, रात्रिभोज और इंजीनियरों के लिए वेतन के रूप में प्रति व्यक्ति 100 अमरीकी डालर प्रति दिन। |
| संपर्क मार्ग | व्हाट्सएप, वीचैट, मोबाइल आदि +86 13823232106 |
| कंपनी का ईमेलः | info@hypet.com.cn |
