| ब्रांड नाम: | Hypet |
| मॉडल संख्या: | 315-630mm एचडीपीई पीई गैस पाइप पानी की आपूर्ति पाइप उत्पादन लाइन |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | USD 243000/set |
| प्रसव का समय: | 315-630 मिमी एचडीपीई पीई गैस पाइप जल आपूर्ति पाइप 90 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, टी/टी |

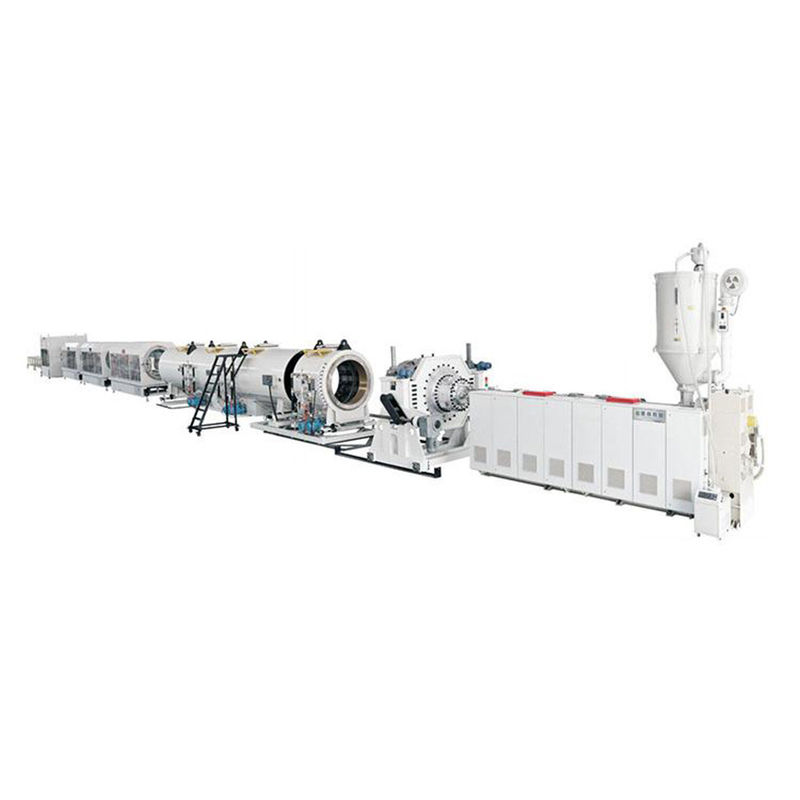

HYSJ90/38 सिंगल स्क्रू एक्सट्रूडर विटएचडीपीई पीई गैस पाइप पानी की आपूर्ति पाइप प्रोनिकास लाइनः
| एस एन | मुख्य विषय | मात्रा |
| 1 | एकल पेंच extruder HYSJ 90 / 38, 250kW मोटर शक्ति | 1 सेट |
| 2 | चीनी निर्मित ग्रेविमेट्रिक खुराक इकाई | 3 सेट |
| 3 | एकल पेंच extruder HYSJ 60 / 37, 45kW मोटर शक्ति | 1 सेट |
| 4 | एकल पेंच extruder HYSJ 45 / 33, 30kW मोटर शक्ति | 1 सेट |
| 5 | रंग पट्टी के लिए एकल पेंच एक्सट्रूडर HYSJ 30 / 25, | 1 सेट |
| 6 | बड़ी मशीन के लिए स्वचालित फीडर और ड्रायर | 1 सेट |
| 7 | छोटी मशीन के लिए स्वचालित फीडर और ड्रायर 100-200L | दो सेट |
| 8 | एक्सट्रूडर डाईः G630, 3 दबाव ग्रेड में | 1 सेट |
| 9 | वैक्यूम टैंक 12 मीटर | 1 सेट |
| 10 | 6,000 मिमी में स्प्रे कूलिंग टैंक | 3 सेट |
| 11 | सेर्वो नियंत्रण प्रणाली में 6 पंजा प्रकार की खींच-बंद इकाई | 1 सेट |
| 12 | प्लैनेटरी धूल रहित कटर | 1 सेट |
| 13 | स्टैकर | 1 सेट |
टिप्पणियाँ:
1. कीमत और गंतव्य की स्थिति वुहान चीन से बाहर
2भुगतान विधि: कुल राशि का 30% टी/टी द्वारा जमा के रूप में भुगतान किया जाएगा, शेष राशि का भुगतान परीक्षण के बाद और समय पर टी/टी या अपरिवर्तनीय एल/सी द्वारा शिपिंग से पहले किया जाएगा।
3प्रसव की अवधि: जमा प्राप्त होने के 70 दिन बाद।
4वैधता अवधिः गारंटी के 30 दिन बाद
5. वारंटीः सामान्य के लिए एक वर्ष, बैरल और पेंच और गियर बॉक्स 1.5 साल के लिए है
6प्रशिक्षणः चीन में और ग्राहक की दुकान में दोनों उपलब्ध हैं।
7यदि आवश्यक हो, तो आपूर्तिकर्ता इंजीनियरों को शर्त के तहत कमीशन के लिए खरीदार के पास भेज सकता है।
तकनीकी विनिर्देश:
1.HYSJ-90/38 सिंगल स्क्रू एक्सट्रूडर:
| एस एन | भागों का नाम | चित्र | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-90/38 एकल पेंच | |
| आउटपुट अधिकतम | 970 किलोग्राम/घंटा | |||
| केंद्र की ऊंचाई | 1,100 मिमी | |||
| वजन | 4,300 किलोग्राम | |||
| 2 | स्क्रू | व्यास | Ø90 मिमी | |
| स्क्रू आईडी अनुपात | 38:1 | |||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | |||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | |||
| अधिकतम घूर्णन गति | 125 आर/मिनट | |||
| पेंच का कोर | तापमान के लिए स्वतः नियंत्रण | |||
| विशेषताएं |
1जर्मन प्रौद्योगिकी डिजाइन, उच्चतम उत्पादन और एक ही शक्ति पर अच्छा अच्छा plasticizing सुनिश्चित करने के लिए। 2. 38CrMoAlA नाइट्राइडिंग HV900, गहराई 0.4-0.6 मिमी सतह छिड़काव मिश्र धातु; |
|||
| 3 | बैरल |
|
सामग्री | दो परतों में अंदर द्विधातु बैरल |
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | |||
| हीटिंग नियंत्रण क्षेत्र | 9 क्षेत्र | |||
| हीटिंग तरीका | मिट्टी के बर्तन के साथ तांबे के शीतलन पंख | |||
| हीटिंग पावर | 40 किलोवाट | |||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | |||
| शीतलन शक्ति | 0.55kW x 9 सेट | |||
| विशेषताएं |
1. आंतरिक कास्टिंग मिश्र धातु द्विधातु बैरल 24 महीने सुनिश्चित कर सकते हैं; 2. हाइपेट विशेष फीडिंग डिवाइस के साथ, बड़ी फीडिंग मात्रा, अच्छी शीतलन, आसान प्रतिस्थापन, कम रखरखाव लागत के साथ। 3- कास्ट एल्यूमीनियम हीटर अपनाएं, उच्च लागत लेकिन तेजी से हीटिंग, उच्च तापमान को नियंत्रित किया जा सकता है। |
|||
|
4
|
गियर बॉक्स
|
आवास सामग्री | लचीला लोहा QT-500 | |
| गियर सामग्री | 20CrMnTi | |||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | |||
| अक्ष सामग्री | 40Cr | |||
| शीतलन शक्ति | 0.55kW x 9 सेट | |||
| 5 | ड्राइविंग मोटर | एसी मोटर की शक्ति | 250 किलोवाट | |
| एसी इन्वर्टर नियंत्रक | सीमेंस ब्रांड |
| 6 | विद्युत नियंत्रण प्रणाली | |
पीएलसी प्रणाली | पूर्ण सीएमएनएस पीएलसी नियंत्रण प्रणाली हाइपेट सॉफ्टवेयर के साथ। |
| नियंत्रण कैबिनेट | अलग करने योग्य | |||
| विद्युत घटकों का ब्रांड | सीमेंस, श्नाइडर, आरकेसी, एबीबी, फुजी और अच्छे चीनी ब्रांड आदि। | |||
| अतिरिक्त तापमान क्षेत्र | 22 क्षेत्र | |||
| विद्युत कैबिनेट विशेषता |
1, सभी केबल और कनेक्टर तार विमानन प्लग के साथ हैं 2, सभी केबल और इंद्रियों केबल लंबे जीवन के साथ पर्याप्त मजबूत हैं। 3. एयर कंडीशनर के साथ; |
HYSJ60/37 सिंगल स्क्रू एक्सट्रूडर:
| एस एन | भागों का नाम | चित्र | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-60/37 एकल पेंच | |
| आउटपुट | 180 किलोग्राम/घंटा | |||
| केंद्र की ऊंचाई | 1,150 मिमी | |||
| वजन | 2,300 किलोग्राम | |||
| 2 | विद्युत नियंत्रण प्रणाली | |
हटाने योग्य नियंत्रण कक्ष | डिजिटल डिस्प्ले, समायोज्य बटन |
| घटकों का ब्रांड | सीमेंस, आरकेसी, एबीबी आदि। | |||
| नोटः पीएलसी कंप्यूटर नियंत्रण प्रणाली वैकल्पिक हो सकती है। | ||||
| विशेषताएं |
1कैबिनेट हटाने योग्य, स्थापित करने, रखरखाव और परिवहन के लिए आसान है; 2. एयर कंडीशनर के साथ; 3. विश्व प्रसिद्ध ब्रांड विद्युत घटकों को अपनाएं, जैसे सीमेंस, एबीबी, आरकेसी श्नाइडर, आदि। |
|||
| 3 | स्क्रू | व्यास | Ø60 मिमी | |
| स्क्रू आईडी अनुपात | 37:1 | |||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | |||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | |||
| अधिकतम घूर्णन गति | 108 रिन/मिनट | |||
| पेंच का कोर | तापमान के लिए स्वतः नियंत्रण | |||
| विशेषताएं |
1जर्मन प्रौद्योगिकी डिजाइन, उच्चतम उत्पादन और एक ही शक्ति पर अच्छा अच्छा plasticizing सुनिश्चित करने के लिए। 2. 38CrMoAlA नाइट्राइडिंग HV900, गहराई 0.4-0.6 मिमी सतह छिड़काव मिश्र धातु; |
|||
| 4 | बैरल | सामग्री | दो परतों में अंदर द्विधातु बैरल | |
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | |||
| हीटिंग नियंत्रण क्षेत्र | 6 क्षेत्र | |||
| हीटिंग तरीका | मिट्टी के बर्तन के साथ तांबे के शीतलन पंख | |||
| हीटिंग पावर | 15 किलोवाट | |||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | |||
| शीतलन शक्ति | 0.25kW x 6 सेट | |||
| 5 | गियर बॉक्स | आवास सामग्री | लचीला लोहा QT-500 | |
| गियर सामग्री | 20CrMnTi | |||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | |||
| अक्ष सामग्री | 40Cr | |||
| 6 | ड्राइविंग मोटर | एसी मोटर की शक्ति | 45 किलोवाट | |
| एसी इन्वर्टर नियंत्रक | सीमेंस ब्रांड |
HYSJ45/33 सिंगल स्क्रू एक्सट्रूडर:
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-45/33 एकल पेंच |
| आउटपुट | 100 किलोग्राम/घंटा | ||
| केंद्र की ऊंचाई | 1,150 मिमी | ||
| वजन | 1,800 किलोग्राम | ||
| 2 | विद्युत नियंत्रण प्रणाली | हटाने योग्य नियंत्रण कक्ष | डिजिटल डिस्प्ले, समायोज्य बटन |
| घटकों का ब्रांड | सीमेंस, आरकेसी, एबीबी आदि। | ||
| नोटः पीएलसी कंप्यूटर नियंत्रण प्रणाली वैकल्पिक हो सकती है। | |||
| 3 | स्क्रू | व्यास | Ø45 मिमी |
| स्क्रू आईडी अनुपात | 33:1 | ||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | ||
| अधिकतम घूर्णन गति | 98 र/मिनट | ||
| 4 | बैरल | सामग्री | दो परतों में अंदर द्विधातु बैरल |
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | ||
| हीटिंग नियंत्रण क्षेत्र | 5 क्षेत्र | ||
| हीटिंग तरीका | मिट्टी के बर्तन के साथ तांबे के शीतलन पंख | ||
| हीटिंग पावर | 12 किलोवाट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| शीतलन शक्ति | 0.25kW x 5 सेट | ||
| 5 | गियर बॉक्स | आवास सामग्री | लचीला लोहा QT-500 |
| गियर सामग्री | 20CrMnTi | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| 6 | ड्राइविंग मोटर | एसी मोटर की शक्ति | 30 किलोवाट |
| एसी इन्वर्टर नियंत्रक | सीमेंस ब्रांड |
2.HY30/25 सिंगल स्क्रू एक्सट्रूडर:
| विनिर्देश | विवरण |
| बैरल | 38CrMoAIA,नाइट्रिफिकेशन |
| स्क्रू | 38CrMoAIA,नाइट्रिफिकेशन |
| स्क्रू का व्यास | Ø30 मिमी |
| स्क्रू एल/डी | 25:1 |
| ड्राइव शक्ति | 2.2 किलोवाट |
| मोटर नियंत्रण | एसी इन्वर्टर, एबीबी |
3. वैक्यूम ऑटो लोडर:
| विनिर्देश | विवरण |
| मॉडल | AL1000 |
| कार्यपत्र | प्रेरक प्रकार |
| शक्ति | 2.2kw, 3P |
| क्षमता | 1200 किलोग्राम |
| मात्रा | 5 लीटर |
| फ़ीडिंग नली का व्यास | Ф38 मिमी |
4ऊर्ध्वाधर गर्म सुखानेवालाः
| विनिर्देश | विवरण |
| मॉडल संख्या | HY-HD2000 |
| क्षमता | 2000 किलो |
| ताप | 50 किलोवाट |
| ब्लोअर | 3W |
| शक्ति | 380V 3P 50HZ |
5.मृत सिरः G250 उच्च गति में 2 दबाव ग्रेडः
| विनिर्देश | विवरण |
| पाइप का प्रकार | A+B+C में 3 परतें |
| पाइप के आकार | Ø250-630 मिमी |
| आकार के लिए प्रत्येक कैलिब्रेटर |
Ø315 Ø355 Ø400 Ø450 Ø500 Ø560 Ø630 |
| आस्तीन, प्रत्येक आकार के लिए | Ø250-315,Ø355-450,Ø500-630 |
| आकारों के लिए प्रत्येक मेंडरल |
Ø250,Ø280,Ø315,Ø355 Ø400 Ø450 Ø500 Ø560 Ø630 |
| मोर्टार के सिर की सामग्री | विशेष मिश्र धातु के साथ 40Cr |
| हीटिंग पावर | 120 किलोवाट |
| हीटिंग जोन | 22 क्षेत्र |
| आंतरिक शीतलन प्रणाली | इन्वर्टर नियंत्रण के साथ 7.5 किलोवाट की हवा को ठंडा करके। |
| कैलिब्रेटिंग आस्तीन की सामग्री | क्रोमयुक्त स्टेनलेस स्टील |
| प्रवाह चैनल | कठोर और दर्पण चमकाने |
| पाइप ब्राइट फ़ंक्शन | HYPET के साथ उज्ज्वल |
| हीटर | मीका स्टेनलेस स्टील के हीटर |

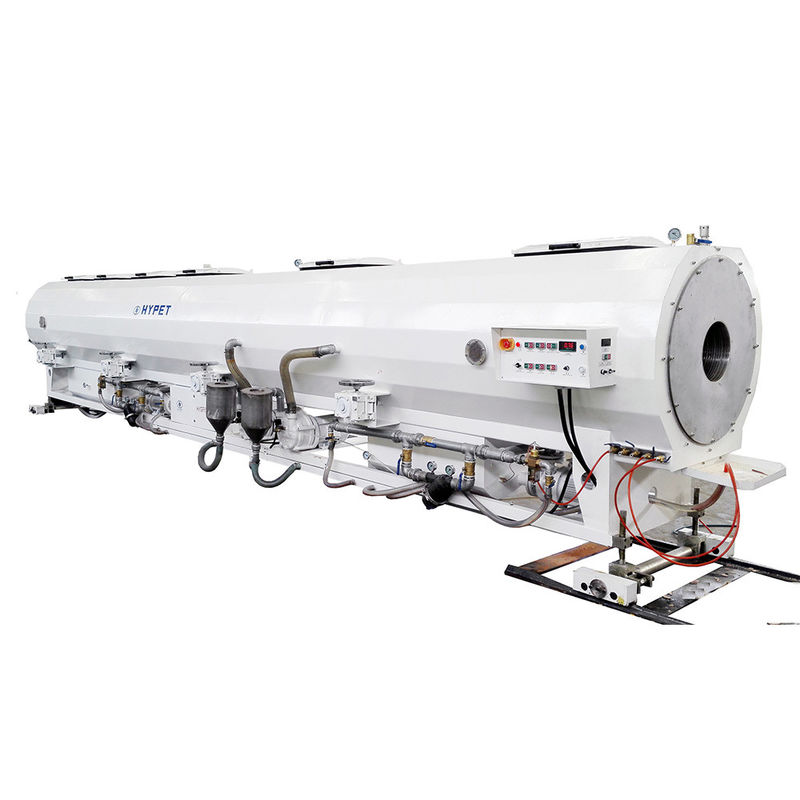

69.000 मिमी में वैक्यूम टैंकः
| विनिर्देश | विवरण |
| सामग्री | स्टेनलेस स्टील 304 |
| कार्यक्षेत्र | Ø250- Ø630 मिमी |
| लम्बाई | 12000 मिमी |
| केंद्र की ऊंचाई | 1150 मिमी |
| वैक्यूम टैंक का प्रकार | एक टैंक, दो कक्षों में |
| पाइपों की संख्या | 1 पाइप |
| चलती मोटर शक्ति | 0.75 किलोवाट |
| आगे और पीछे चलती रेंज | 700 मिमी |
| बाएं और दाएं समायोजन | 100 मिमी |
| शीर्ष पर कवर | एल्यूमीनियम मिश्र धातु |
| पहले भाग में वैक्यूम पंप | 7.5kw * 1 सेट |
| दूसरे भाग में वैक्यूम पंप | 7.5kw * 2 सेट |
| टैंक के दो भाग | वैक्यूम को एसी इन्वर्टर द्वारा नियंत्रित किया जाता है। |
| पहले भाग में जल पंप | 7.5kw * 1 सेट |
| दूसरे भाग में वैक्यूम पंप | 7.5kw * 4 सेट |
| नोजल की संख्या | 530 पीसी |
| क्या स्प्रे पाइप संख्या | 8 टुकड़े |
|
नोजल का प्रकार
|
परमाणुकृत गहन शीतलन |
|
मुंह में छिड़काव
|
1 ¢ x Ø4~Ø3 |
| पाइप समर्थन |
नायलॉन समर्थन प्लेट
|
| आगे और पीछे | 0.75 किलोवाट में 800 मिमी |
|
क्रॉस आंदोलन
|
120 मिमी |
| ऊपर और नीचे | 100 मिमी |
| फ़िल्टर | G2 में 2 सेट, पास मार्ग के साथ |
| फ़िल्टर साफ़ करें | फ़िल्टर की सफाई के लिए पास लाइन द्वारा |
| वैक्यूम चक्रवात | हाँ, इसके साथ |
| मौन कार्य | प्रत्येक वैक्यूम पंप के लिए साइलेंस डिवाइस |
| जल तापमान नियंत्रण | ऑटो वाल्व नियंत्रण |
| जल स्तर नियंत्रण | फ्लोटिंग बॉल क्लोज लूप सिस्टम |
| दबाव सुरक्षा | सुरक्षा वाल्व स्थापित |
| रोलर सामग्री | नायलॉन और अन्य |
| दिशा | किसी भी दिशा में गोल |
| मात्रा | दो सेट |
| समायोज्य तरीका | मैनुअल द्वारा |
7. 9,000 मिमी में शीतलन टैंकः
| विनिर्देश | विवरण |
| सामग्री | स्टेनलेस स्टील 304 |
| पाइप रेंज | Ø250~Ø630 मिमी |
| वैक्यूम बॉक्स की लंबाई | 9,000 मिमी |
| पंप शक्ति | 7.5 किलोवाट x 1 सेट |
| नोजल का संख्या | 320 पीसी |
| फिल्टर का संख्या | 1 सेट |
| बाइपास का संख्या | 1 सेट |
| पानी के स्तर को नियंत्रित करने का तरीका | फ्लोट वाल्व |
| जल तापमान नियंत्रण | स्वचालित विनियमन वाल्व |

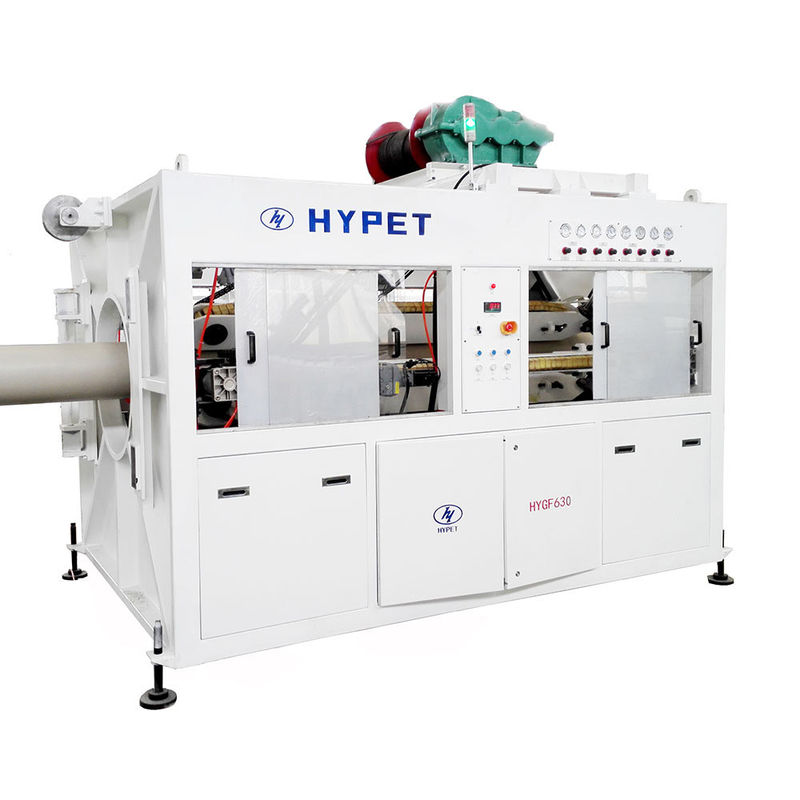

8.हटाने की इकाई, 6 पंजे:
| विनिर्देश | विवरण |
| खींचने का प्रकार | सर्वो कंट्रोल के साथ 6 पंजा प्रकार का खींचना |
| केंद्र की ऊंचाई | 1150 मिमी |
| पाइप आकार के लिए | Ø250~Ø630 मिमी |
| ड्राइविंग विधि | रबर के ब्लॉकों द्वारा संचालित |
| ड्राइविंग गति | 0.17-1.7 मी/मिनट |
| मोटर का प्रकार | सर्वो मोटर |
| मोटर शक्ति | 0.85 kW x 6 सेट में सर्वो मोटर नियंत्रण |
| संपर्क में आने वाली कैटरपिल की लंबाई | 2,200 मिमी |
| अधिकतम ड्राइविंग शक्ति | 100,000 N |
| गियर बॉक्स | कठोर सतह गियर पीसने का प्रकार, |
| कैटरपिलर की चौड़ाई | 74 मिमी |
| मीटरिंग प्रणाली | स्थापित कोड |
| समायोजन मोड | पनेमुटिक |
| पाइप पर दबाव दबाएं | वायवीय वाल्वों द्वारा समायोजित |
| नीचे की ओर कैटरपिलर स्थिति | तय |
| वायु दबाव | 0.4-0.6Mpa |
9.धूल रहित ग्रह ब्लेड कटर:
| विनिर्देश | विवरण |
| काटने का प्रकार | धूल रहित ग्रह ब्लेड काटने |
| ब्लेड शैली | दो उपकरणों में तेज चाकू |
| नियंत्रण प्रणाली | पीएलसी स्वचालित नियंत्रण प्रणाली |
| काटने की सीमा | Ø250~Ø630 मिमी |
| काटने की गति | 2.5 मी/मिनट |
| कटिंग मोटाई अधिकतम | 60 मिमी |
| कटर मोटर की शक्ति | 3 किलोवाट |
| केंद्र की ऊंचाई | 1500 मिमी |
| क्रांति मोटर शक्ति | 1.5 किलोवाट x 1 सेट |
| कटर सामग्री | उपकरण मिश्र धातु |
| क्लैंपिंग तरीका | हवा से रोलर + रबर ब्लॉक |
| कटर फ़ीडिंग | डबल हाइड्रोलिक |
| हाइड्रोलिक स्टेशन | 0.75 किलोवाट x 2 सेट |
| सिंक्रोन मोड | आउटपुट और खींचने की गति के साथ |
बिक्री के बाद सेवा
| पद | मात्रा |
| गारंटी अवधि | 1 वर्ष लेकिन सेवा आजीवन उपलब्ध है, वारंटी अवधि के दौरान घटक की लागत विक्रेता द्वारा कवर की जाएगी सिवाय आसानी से टूट भागों और मानव कारण से क्षतिग्रस्त भागों के |
| शिपिंग से पहले प्रशिक्षण | खरीदार के तकनीकी व्यक्ति को प्रशिक्षण और संचालन के लिए शिपिंग से पहले 7-10 दिनों के लिए चीन भेजा जा सकता है |
| तकनीकी दस्तावेज | विद्युत सिद्धांत चित्र, संचालन पुस्तिका, विद्युत भाग पुस्तिका आदि |
| विक्रेता इंजीनियर | विक्रेता खरीदार के कारखाने के इंजीनियरों को कमीशन और प्रशिक्षण के लिए भेज सकता है। लेकिन ग्राहक देश में विक्रेता विशेषज्ञों द्वारा की गई लागत खरीदार द्वारा कवर की जाएगी।शटल यात्रा टिकट सहित आंतरिक यातायात चिकित्सा शुल्क, रात्रिभोज और इंजीनियरों के लिए वेतन के रूप में प्रति व्यक्ति 100 अमरीकी डालर प्रति दिन। |
| संपर्क मार्ग | व्हाट्सएप, वीचैट, मोबाइल आदि +86 13823232106 |
| कंपनी का ईमेलः | info@hypet.com.cn |
