| ब्रांड नाम: | Hypet |
| मॉडल संख्या: | एसजे80/38 जल आपूर्ति पाइप गैस पीई एचडीपीई दबाव पाइप110-250 मिमी पाइप उत्पादन लाइन |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | USD 85000/set |
| प्रसव का समय: | जल आपूर्ति पाइप गैस पीई एचडीपीई दबाव पाइप 110-250 मिमी पाइप 45 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, टी/टी |
उत्पादन लाइन संक्षिप्त परिचय:
| एस एन | पद | विशेषता | |
| 1 | उच्च उत्पादन | 400-420 किलोग्राम/घंटा, उत्पादन/लागत पर सबसे कुशल डिजाइन लाइन | |
| 2 | ऊर्जा की बचत | हीटर और ड्राइविंग में ऊर्जा की बचत ट्रांसमिशन सिस्टम और प्लास्टिसाइजिंग 15-20%, मुख्य मोटर 55kw | |
| 3 | मशीन भागों में उच्च गुणवत्ता | एबीबी भारी प्रकार का इन्वर्टर, सीमेंस श्नाइडर, ओमरोन, आरकेसी घटक, सीमेंस मोटर, एंटी-ब्रिज ट्विन स्क्रू डोजिंग फीडर। अच्छा शीतलन उपकरण के साथ बिग वॉल्यूम इलेक्ट्रिक कैबिनेट। | |
| 4 | वैक्यूम टैंक |
1, सभी 304 स्टेनलेस स्टील सामग्री से बने हैं, बिना पेंट किए। 2, पानी के स्तर और वैक्यूम स्वचालित रूप से नियंत्रित कर रहे हैं 3, वैक्यूम दबाव राहत श्वासयंत्र स्थापित करने के लिए महसूस करने के लिए कि ध्वनि |
|
| 5 | प्रस्थान करना |
1, चार पंजा प्रकार के खींचने के लिए स्थिर खींचने के बल सुनिश्चित करने के लिए। 2, पीएलसी प्रणाली द्वारा नियंत्रित एसी मोटर और इन्वर्टर द्वारा संचालित 3गियरबॉक्स को हटाने के लिए कठोर गियर सतह के साथ मजबूत हैं। |
|
| 6 | कटर |
1, गोल चाकू के प्रकार से ग्रह धूल रहित कटर डिवाइस, 2, सर्वो नियंत्रण प्रणाली के साथ काटने के दौरान पाइप की गति सुनिश्चित करने के लिए। |
|

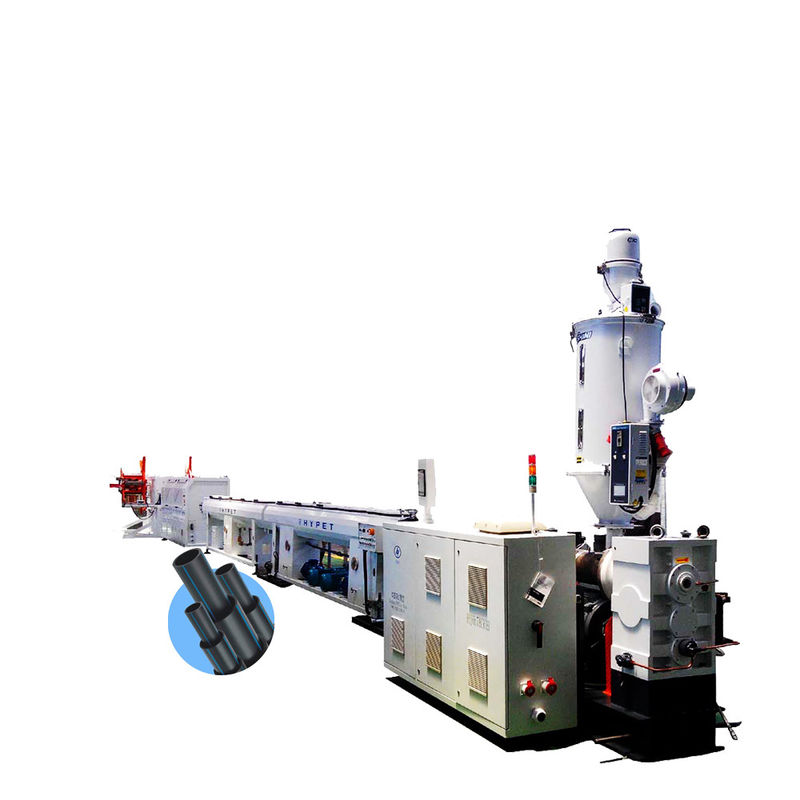

HYSJ80/38 110-250 के साथ एकल पेंच extruderमिमी पानी की आपूर्ति पाइप गैस पीई एचडीपीई दबाव पाइपoनिकास लाइनः
| एस एन | मुख्य विषय | मात्रा | |
| SJ80/38 एक्सट्रूडर के साथ 110-250 मिमी पीई पाइप लाइन | |||
| 1 | HYSJ80/38 एकल पेंच extruder 110kw मोटर शक्ति | 1 सेट | |
| 2 | HY30/25 रंग पट्टी के लिए एकल पेंच extruder | 1 सेट | |
| 3 | वैक्यूम ऑटो लोडर AL500 | 1 सेट | |
| 4 | गर्म सुखानेवाला HD200 | 1 सेट | |
| 5 | को-एक्सट्रूज़न मरः G250 उच्च गति 2 दबावों में | 1 सेट | |
| 6 | 250 9.000 मिमी में वैक्यूम टैंक | 1 सेट | |
| 7 | 250 शीतलन टैंक 6,000 मिमी में | 3 सेट | |
| 8 | 250 हेल ऑफ यूनिट, उच्च गति,0.28-2.8 मी/मिनट, चार पंजे | 1 सेट | |
| 9 | 250 ग्रह चिप कम कटर गोल चाकू प्रकार में | 1 सेट | |
| 10 | स्टैकर | 1 सेट | |
टिप्पणियाँ:
1. कीमत और गंतव्य की स्थिति वुहान चीन से बाहर
2भुगतान विधि: कुल राशि का 40% टी/टी द्वारा जमा के रूप में भुगतान किया जाएगा, शेष राशि का भुगतान परीक्षण के बाद और समय पर टी/टी या अपरिवर्तनीय एल/सी द्वारा शिपिंग से पहले किया जाएगा।
3प्रसव की अवधि: जमा प्राप्त होने के 70 दिन बाद।
4वैधता अवधिः गारंटी के 30 दिन बाद
5. वारंटीः सामान्य के लिए एक वर्ष, बैरल और पेंच और गियर बॉक्स 1.5 साल के लिए है
6प्रशिक्षणः चीन में और ग्राहक की दुकान में दोनों उपलब्ध हैं।
7यदि आवश्यक हो, तो आपूर्तिकर्ता इंजीनियरों को शर्त के तहत कमीशन के लिए खरीदार के पास भेज सकता है।
तकनीकी विनिर्देश:

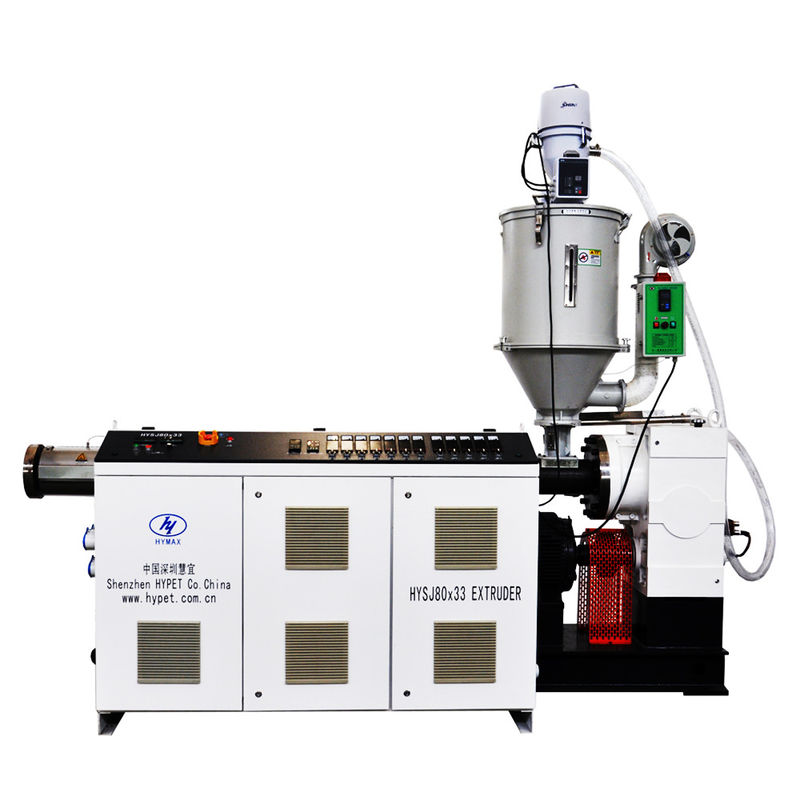

1.HYSJ-80/38 सिंगल स्क्रू एक्सट्रूडर:
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-80/38 एकल पेंच |
| आउटपुट | 440 किलोग्राम/घंटा | ||
| केंद्र की ऊंचाई | 1000 मिमी | ||
| आयाम | 3,000 x 1,450 x 2,552 मिमी | ||
| वजन | 3300 किलोग्राम | ||
| 2 | स्क्रू | व्यास | Ø80 मिमी |
| स्क्रू आईडी अनुपात | 38:1 | ||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| अधिकतम घूर्णन गति | 94 रु/मिनट | ||
| पेंच का कोर | तापमान के लिए स्वतः नियंत्रण |
| 3 | बैरल | सामग्री | द्विधातु बैरल |
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | ||
| हीटिंग नियंत्रण क्षेत्र | 5 क्षेत्र | ||
| हीटिंग तरीका | मिट्टी के बर्तन के साथ तांबे के शीतलन पंख | ||
| हीटिंग पावर | 15 किलोवाट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| शीतलन शक्ति | 0.25kW x 5 सेट | ||
| 4 | गियर बॉक्स | आवास सामग्री | लचीला लोहा QT-500 |
| गियर सामग्री | 20CrMnTi | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| 5 | ड्राइविंग मोटर | एसी मोटर की शक्ति | सीमेंस ब्रांड में 110 किलोवाट |
| एसी इन्वर्टर नियंत्रक | भारी टाइप में एबीबी |
| 6 | विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली | पूर्ण सीएमएनएस पीएलसी नियंत्रण प्रणाली हाइपेट सॉफ्टवेयर के साथ। |
| विद्युत घटक | सीमेंस में ब्रांड, श्नाइडर आरकेसी ओमरोन, एबीबी, फुजी, और चीन में छोटे महत्वहीन भागों प्रसिद्ध ब्रांड | ||
| मरने के सिर के लिए अतिरिक्त तापमान क्षेत्र | 10 क्षेत्र | ||
| विद्युत कैबिनेट विशेषता |
1, सभी केबल और कनेक्टर तार विमानन प्लग के साथ हैं 2, इलेक्ट्रिक कैबिनेट आसानी से अलग किया जा सकता है, 3, सभी केबल और इंद्रियों केबल लंबे जीवन के साथ पर्याप्त मजबूत हैं। 4, पीएलसी मॉनिटर नियंत्रण प्रणाली बटन समायोजन के साथ आसान के साथ पेंच गति को नियंत्रित करने के लिए। |
2.HY30/25 सिंगल स्क्रू एक्सट्रूडर:
| विनिर्देश | विवरण |
| बैरल | 38CrMoAIA,नाइट्रिफिकेशन |
| स्क्रू | 38CrMoAIA,नाइट्रिफिकेशन |
| स्क्रू का व्यास | Ø30 मिमी |
| स्क्रू एल/डी | 25:1 |
| ड्राइव शक्ति | 2.2 किलोवाट |
| मोटर नियंत्रण | एसी इन्वर्टर, एबीबी |
3. वैक्यूम ऑटो लोडर:
| विनिर्देश | विवरण |
| मॉडल | AL500 |
| कार्यपत्र | प्रेरक प्रकार |
| शक्ति | 1.1kw, 3P |
| क्षमता | 350 किलोग्राम |
| मात्रा | 5 लीटर |
| फ़ीडिंग नली का व्यास | Ф38 मिमी |
| खिलाने का समय | 8-10 सेकंड |
4गर्म ड्रायर:
| विनिर्देश | विवरण |
| मॉडल संख्या | HY-HD200 |
| क्षमता | 200 किलो |
| ताप | 10 किलोवाट |
| ब्लोअर | 500W |
| शक्ति | 380V 3P 50HZ |
5.मृत सिरः G250 उच्च गति में 2 दबाव ग्रेडः
| विनिर्देश | विवरण |
| डिजाइन विधि | जर्मनी से तकनीकी के अनुसार |
| पाइप के आकार | 110-250 मिमी दो दबावों के साथ। |
| आकारः | 110/160/200/250 मिमी |
| कैलिब्रेटिंग आस्तीन की सामग्री | तांबा |
| प्रवाह चैनल | क्रोम लेपित |
| पाइप ब्राइट फ़ंक्शन | HYPET के साथ उज्ज्वल |
| हीटर | मीका स्टेनलेस स्टील के हीटर |
69.000 मिमी में वैक्यूम टैंकः
| विनिर्देश | विवरण |
| सामग्री | स्टेनलेस स्टील 304 |
| लम्बाई | 9000 मिमी |
| केंद्र की ऊंचाई | 1000 मिमी |
| व्यास | 110-250 मिमी |
| पाइपों की संख्या | 1 पाइप |
| चलती मोटर शक्ति | 0.75 किलोवाट |
| आगे और पीछे चलती रेंज | 700 मिमी |
| बाएं और दाएं समायोजन | 50 मिमी |
| शीर्ष पर कवर | एल्यूमीनियम मिश्र धातु |
| नोजल की संख्या | 255 पीसी |
| क्या स्प्रे पाइप संख्या | 6 टुकड़े |
| नोजल का प्रकार | परमाणुकृत गहन शीतलन |
| मुंह में छिड़काव | 1 ¢ x Ø4~Ø3 |
| पाइप समर्थन | फिक्स्ड गियर वाले प्रकार का समर्थन |
| जल तापमान नियंत्रण | ऑटो वाल्व नियंत्रण |
| जल स्तर नियंत्रण | फ्लोटिंग बॉल क्लोज लूप सिस्टम |
| दबाव सुरक्षा | सुरक्षा वाल्व स्थापित |
| फ़िल्टर | G2 में 2 सेट, पास मार्ग के साथ |
| फ़िल्टर साफ़ करें | फ़िल्टर की सफाई के लिए पास लाइन द्वारा |
| वैक्यूम चक्रवात | हाँ, इसके साथ |
| मौन कार्य | साइलेंस डिवाइस |
| वैक्यूम पंप मोटर की शक्ति | 5.5 किलोवाट x 2 सेट |
| पंप का प्रकार | सीमेंस की गोल प्लेट तकनीक |
| अन्य | कम शोर |
| वैक्यूम सक्शन नोजल | टैंक के प्रत्येक पक्ष में दो गेट |
| पानी के प्रवेश पाइप का आकार | G1 ️ |
| पानी के आउटपुट पाइप का आकार | G2 |
| पानी पंप मोटर की शक्ति | 5.5 किलोवाट x 2 सेट |
7. 6,000 मिमी में शीतलन टैंकः
| विनिर्देश | विवरण |
| पाइप रेंज | Ø75~Ø250 मिमी |
| वैक्यूम बॉक्स की लंबाई | 6,000 मिमी |
| निर्माण | छिड़काव विधि |
| पंप शक्ति | 4 किलोवाट x 1 सेट |
| नोजल का संख्या | 140 पीसी |
| फिल्टर का संख्या | 1 सेट |
| बाइपास का संख्या | 1 सेट |
| पानी के स्तर को नियंत्रित करने का तरीका | फ्लोट वाल्व |
| कवर सामग्री | कठोर ग्लास |
| स्प्रे बॉक्स सामग्री | स्टेनलेस स्टील 304 |
| जल तापमान नियंत्रण | स्वचालित विनियमन वाल्व |
| इनपुट पाइप | G1 ️ |
| आउटपुट पाइप | G2 |
8.हॉल आउट इकाई, उच्च गति,0.28-2.8m/min, 4 पंजे:
| विनिर्देश | विवरण |
| खींचने का प्रकार | दो पंजे में ऊपर की ओर खींचना |
| केंद्र की ऊंचाई | 1000 मिमी |
| पाइप आकार के लिए | Ø110~Ø250 मिमी |
| ड्राइविंग विधि | रबर के ब्लॉकों द्वारा संचालित |
| ड्राइविंग गति | 1.2-12 मी/मिनट |
| मोटर का प्रकार | एसी इन्वर्टर मोटर |
| मोटर शक्ति | 1एबीबी इन्वर्टर में 1 किलोवाट x 4 सेट |
| संपर्क में आने वाली कैटरपिल की लंबाई | 1,800 मिमी |
| अधिकतम ड्राइविंग शक्ति | 25,000 N |
| गियर बॉक्स | कठोर सतह गियर पीसने का प्रकार, |
| कैटरपिलर की चौड़ाई | 74 मिमी |
| कैटरपिलर नियंत्रण | श्रृंखला के प्रत्येक पक्ष में एक सिलेंडर |
| मीटरिंग प्रणाली | स्थापित कोड |
| समायोजन मोड | पनेमुटिक |
| पाइप पर दबाव दबाएं | वायवीय वाल्वों द्वारा समायोजित |
| नीचे की ओर कैटरपिलर स्थिति | तय |
| वायु दबाव | 0.4-0.6Mpa |
| अधिकतम खोलने की दूरी | 160 मिमी |
9चिप रहित कटर:
| विनिर्देश | विवरण |
| काटने का प्रकार | स्वारफलेस कटिंग |
| ब्लेड शैली | गोलाकार ब्लेड |
| नियंत्रण प्रणाली | पीएलसी स्वचालित नियंत्रण प्रणाली |
| काटने की सीमा | Ø110~Ø250 मिमी |
| काटने की गति | 4 मी/मिनट |
| कटिंग मोटाई अधिकतम | 35 मिमी |
| केंद्र की ऊंचाई | 1,000 मिमी |
| कटर मोटर की शक्ति | 3 किलोवाट x 1 सेट |
| कटर सामग्री | उपकरण मिश्र धातु |
| क्लैंपिंग तरीका | एल्यूमीनियम मिश्र धातु चक |
| कटर फ़ीडिंग | सिलेंडर फ़ीड |
| सिंक्रोन मोड | पाइप आंदोलन के साथ सिलेंडर |
बिक्री के बाद सेवा
| पद | मात्रा |
| गारंटी अवधि | 1 वर्ष लेकिन सेवा आजीवन उपलब्ध है, वारंटी अवधि के दौरान घटक की लागत विक्रेता द्वारा कवर की जाएगी सिवाय आसानी से टूट भागों और मानव कारण से क्षतिग्रस्त भागों के |
| शिपिंग से पहले प्रशिक्षण | खरीदार के तकनीकी व्यक्ति को प्रशिक्षण और संचालन के लिए शिपिंग से पहले 7-10 दिनों के लिए चीन भेजा जा सकता है |
| तकनीकी दस्तावेज | विद्युत सिद्धांत चित्र, संचालन पुस्तिका, विद्युत भाग पुस्तिका आदि |
| विक्रेता इंजीनियर | विक्रेता खरीदार के कारखाने के इंजीनियरों को कमीशन और प्रशिक्षण के लिए भेज सकता है। लेकिन ग्राहक देश में विक्रेता विशेषज्ञों द्वारा की गई लागत खरीदार द्वारा कवर की जाएगी।शटल यात्रा टिकट सहित आंतरिक यातायात चिकित्सा शुल्क, रात्रिभोज और इंजीनियरों के लिए वेतन के रूप में प्रति व्यक्ति 100 अमरीकी डालर प्रति दिन। |
| संपर्क मार्ग | व्हाट्सएप, वीचैट, मोबाइल आदि +86 13823232106 |
| कंपनी का ईमेलः | info@hypet.com.cn |
