| ब्रांड नाम: | Hypet |
| मॉडल संख्या: | SJ80/34 20-63 मिमी प्लास्टिक एक्सट्रूज़न पीपीआर एचडीपीई गर्म और ठंडे पानी के पाइप उत्पादन लाइन |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | USD 49200/set |
| प्रसव का समय: | 20-63 मिमी पीपीआर एचडीपीई गर्म और ठंडे पानी के पाइप 45 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, टी/टी |
उत्पादन लाइन संक्षिप्त परिचय:
| एस एन | पद | विशेषता | |
| 1 | उच्च उत्पादन | 150 किलोग्राम/घंटा | |
| 2 | ऊर्जा की बचत | हीटर और ड्राइविंग में ऊर्जा की बचत ट्रांसमिशन सिस्टम और प्लास्टिसाइजिंग 15-20%, मुख्य मोटर 45kw | |
| 3 | मशीन भागों में उच्च गुणवत्ता | एबीबी भारी प्रकार का इन्वर्टर, सीमेंस श्नाइडर, ओमरोन, आरकेसी घटक, सीमेंस मोटर, एंटी-ब्रिज ट्विन स्क्रू डोजिंग फीडर। अच्छी शीतलन डिवाइस के साथ बड़ी मात्रा में इलेक्ट्रिक कैबिनेट। | |
| 4 | हाइपेट गियर बॉक्स | उच्च टोक़, कम तेल तापमान नियंत्रण, कम शोर, और तेल का कोई रिसाव नहीं। | |

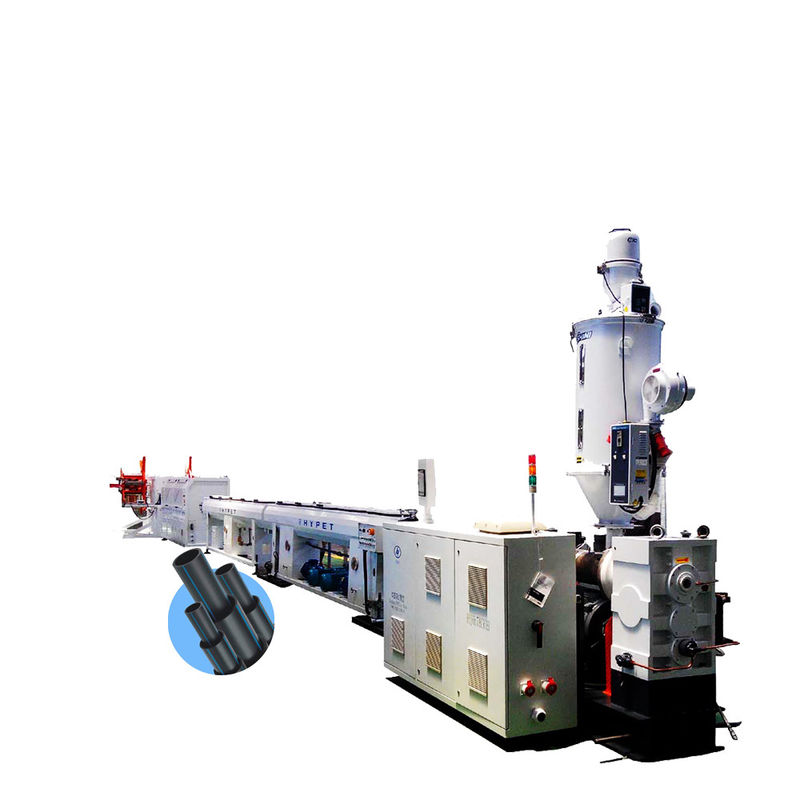

HYSJ80/34 2 के साथ एकल पेंच extruder0-63 मिमी पीपीआर एचडीपीई गर्म और ठंडे पानी के पाइपनिष्कर्षण लाइनः
| एस एन | मुख्य आइटम | मात्रा | |
| SJ80/34 एक्सट्रूडर के साथ 20-63 मिमी पीई पाइप लाइन | |||
| 1 | HYSJ80/33 एकल पेंच extruder 45 kw मोटर शक्ति | 1 सेट | |
| 2 | HY25/25 रंग पट्टी के लिए एकल पेंच extruder | 1 सेट | |
| 3 | वैक्यूम ऑटो लोडर AL300 | 1 सेट | |
| 4 | गर्म सुखानेवाला HD100 | 1 सेट | |
| 5 | एक्सट्रूज़न मरः G63 उच्च गति 2 दबाव ग्रेड में | 1 सेट | |
| 6 | 9,000 मिमी में वैक्यूम टैंक | 1 सेट | |
| 7 | 6,000 मिमी में शीतलन टैंक | 1 सेट | |
| 8 | प्रस्थान इकाई, उच्च गति,1.2-12 मी/मिनट, 2 पंजे | 1 सेट | |
| 9 | कोइलर दो स्टेशन प्रकार, 20-63 | 1 सेट | |
टिप्पणियाँ:
1. कीमत और गंतव्य की स्थिति वुहान चीन से बाहर
2भुगतान विधि: कुल राशि का 40% टी/टी द्वारा जमा के रूप में भुगतान किया जाएगा, शेष राशि का भुगतान परीक्षण के बाद और समय पर टी/टी या अपरिवर्तनीय एल/सी द्वारा शिपिंग से पहले किया जाएगा।
3प्रसव की अवधि: जमा प्राप्त होने के 70 दिन बाद।
4वैधता अवधिः गारंटी के 30 दिन बाद
5. वारंटीः सामान्य के लिए एक वर्ष, बैरल और पेंच और गियर बॉक्स 1.5 साल के लिए है
6प्रशिक्षणः चीन में और ग्राहक की दुकान में दोनों उपलब्ध हैं।
7यदि आवश्यक हो, तो आपूर्तिकर्ता इंजीनियरों को शर्त के तहत कमीशन के लिए खरीदार के पास भेज सकता है।
तकनीकी विनिर्देश:

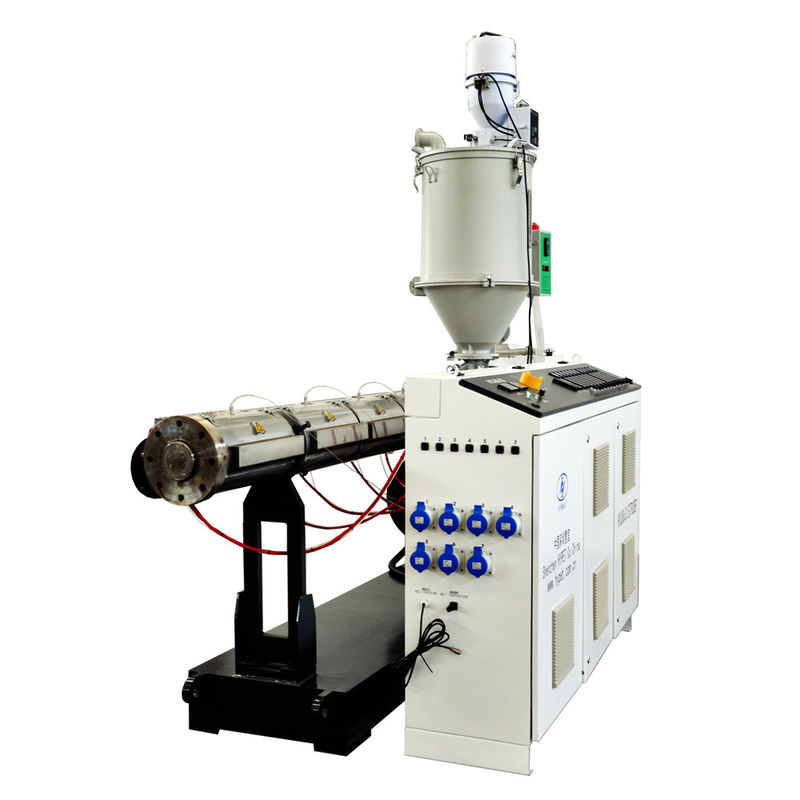

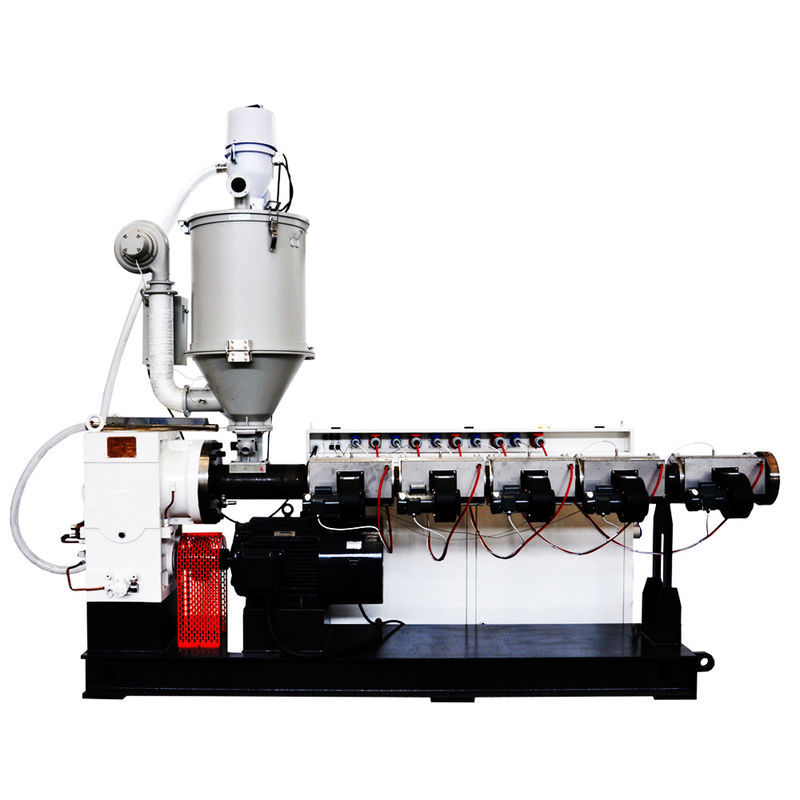

1.HYSJ-80/34 सिंगल स्क्रू एक्सट्रूडर:
| एस एन | भागों का नाम | विनिर्देश | विवरण |
| 1 | एक्सट्रूडर | एक्सट्रूडर मॉडल | HYSJ-80/34 एकल पेंच |
| आउटपुट | पीई पाइप के लिए 120-160 किलोग्राम/घंटा (पीपीआर के लिए 120 किलोग्राम) | ||
| केंद्र की ऊंचाई | 1000 मिमी | ||
| आयाम | 3,000 x 1,450 x 2,552 मिमी | ||
| वजन | 2200 किलो | ||
| 2 | स्क्रू | व्यास | Ø80 मिमी |
| स्क्रू आईडी अनुपात | 34:1 | ||
| सामग्री | 38CrMoAlA + विशेष मिश्र धातु | ||
| समाप्त करना | नाइट्रोजन भरा हुआ (0.50~0.70 मिमी गहराई) और पॉलिश | ||
| अधिकतम घूर्णन गति | 94 रु/मिनट | ||
| पेंच का कोर | तापमान के लिए स्वतः नियंत्रण |
| 3 | बैरल | सामग्री | द्विधातु बैरल |
| अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) | ||
| हीटिंग नियंत्रण क्षेत्र | 5 क्षेत्र | ||
| हीटिंग तरीका | मिट्टी के बर्तन के साथ तांबे के शीतलन पंख | ||
| हीटिंग पावर | 15 किलोवाट | ||
| शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे | ||
| शीतलन शक्ति | 0.25kW x 5 सेट | ||
| 4 | गियर बॉक्स | आवास सामग्री | लचीला लोहा QT-500 |
| गियर सामग्री | 20CrMnTi | ||
| गियर सतह | उच्च परिशुद्धता में कठोर और पीस | ||
| अक्ष सामग्री | 40Cr | ||
| 5 | ड्राइविंग मोटर | एसी मोटर की शक्ति | सीमेंस ब्रांड में 45 किलोवाट |
| एसी इन्वर्टर नियंत्रक | भारी टाइप में एबीबी |
| 6 | विद्युत नियंत्रण प्रणाली | पीएलसी प्रणाली | पूर्ण सीएमएनएस पीएलसी नियंत्रण प्रणाली हाइपेट सॉफ्टवेयर के साथ। |
| विद्युत घटक | सीमेंस में ब्रांड, श्नाइडर आरकेसी ओमरोन, एबीबी, फुजी, और चीन में छोटे महत्वहीन भागों प्रसिद्ध ब्रांड | ||
| मरने के सिर के लिए अतिरिक्त तापमान क्षेत्र | 8 क्षेत्र | ||
| विद्युत कैबिनेट विशेषता |
1, सभी केबल और कनेक्टर तार विमानन प्लग के साथ हैं 2, इलेक्ट्रिक कैबिनेट आसानी से अलग किया जा सकता है, 3, सभी केबल और इंद्रियों केबल लंबे जीवन के साथ पर्याप्त मजबूत हैं। 4, पीएलसी मॉनिटर नियंत्रण प्रणाली बटन समायोजन के साथ आसान के साथ पेंच गति को नियंत्रित करने के लिए। |
2.HY25/25 सिंगल स्क्रू एक्सट्रूडर:
| विनिर्देश | विवरण |
| बैरल | 38CrMoAIA,नाइट्रिफिकेशन |
| स्क्रू | 38CrMoAIA,नाइट्रिफिकेशन |
| स्क्रू का व्यास | Ø30 मिमी |
| स्क्रू एल/डी | 25:1 |
| ड्राइव शक्ति | 1.5 किलोवाट |
| मोटर नियंत्रण | एसी इन्वर्टर, एबीबी |
3. वैक्यूम ऑटो लोडर:
| विनिर्देश | विवरण |
| मॉडल | AL300 |
| कार्यपत्र | प्रेरक प्रकार |
| शक्ति | 0.75kw, 3P |
| क्षमता | 350 किलोग्राम |
| मात्रा | 3L |
| फ़ीडिंग नली का व्यास | Ф38 मिमी |
| खिलाने का समय | 8-10 सेकंड |
| शरीर का आयाम | 370×385×700 मिमी |
| हॉपर आयाम | 230×210×429 मिमी |
| वजन | 51 किलो |

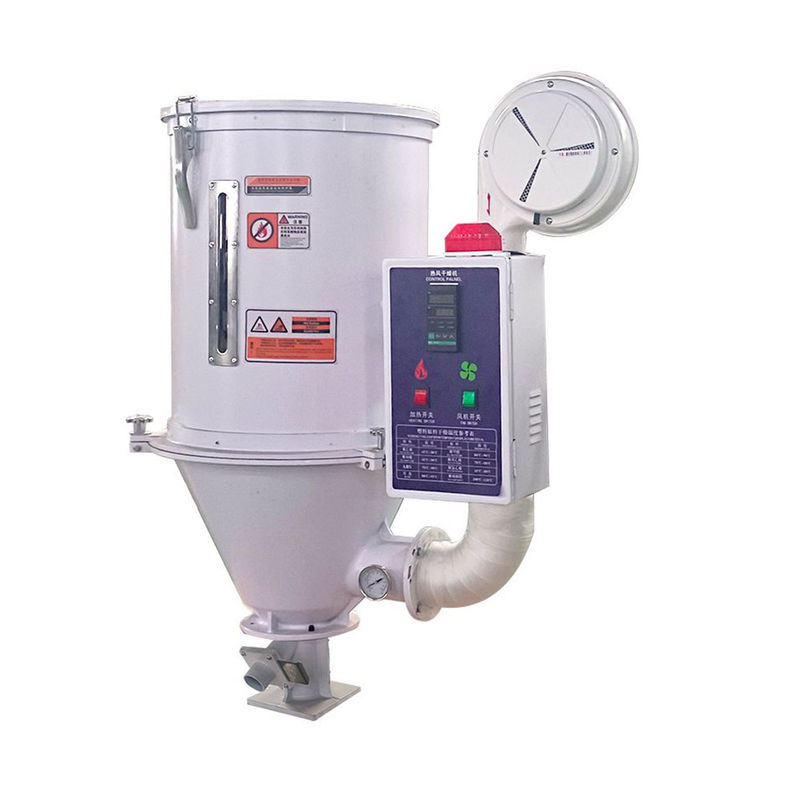

4गर्म ड्रायर:
| विनिर्देश | विवरण |
| मॉडल संख्या | HY-HD100 |
| क्षमता | 100 किलो |
| ताप | 8 किलोवाट |
| ब्लोअर | 350W |
| शक्ति | 380V 3P 50HZ |
5.को एक्सट्रूज़न मरः G63 उच्च गति 3 दबाव ग्रेड मेंः
| विनिर्देश | विवरण |
| डिजाइन विधि | जर्मनी से तकनीकी के अनुसार |
| पाइप के आकार | 20/25/32/40/50/-63 मिमी दो दबावों के साथ। |
| मोर्टार के सिर की सामग्री | 40CrMo |
| कैलिब्रेटिंग आस्तीन की सामग्री | तांबा |
| प्रवाह चैनल | क्रोम लेपित |
| पाइप ब्राइट फ़ंक्शन | HYPET के साथ उज्ज्वल |
| हीटर | मीका स्टेनलेस स्टील के हीटर |
69.000 मिमी में वैक्यूम टैंकः
| विनिर्देश | विवरण |
| सामग्री | स्टेनलेस स्टील 304 |
| लम्बाई | 9000 मिमी |
| केंद्र की ऊंचाई | 1000 मिमी |
| व्यास | 20-63 मिमी |
| पाइपों की संख्या | 1 पाइप |
| चलती मोटर शक्ति | 0.75 किलोवाट |
| आगे और पीछे चलती रेंज | 700 मिमी |
| बाएं और दाएं समायोजन | 50 मिमी |
| शीर्ष पर कवर | एल्यूमीनियम मिश्र धातु |
| नोजल की संख्या | 255 पीसी |
| क्या स्प्रे पाइप संख्या | 4 टुकड़े |
| नोजल का प्रकार | परमाणुकृत गहन शीतलन |
| मुंह में छिड़काव | 1 ¢ x Ø4~Ø3 |
| पाइप समर्थन | फिक्स्ड गियर वाले प्रकार का समर्थन |
| जल तापमान नियंत्रण | ऑटो वाल्व नियंत्रण |
| जल स्तर नियंत्रण | फ्लोटिंग बॉल क्लोज लूप सिस्टम |
| दबाव सुरक्षा | सुरक्षा वाल्व स्थापित |
| फ़िल्टर | G2 में 2 सेट, पास मार्ग के साथ |
| फ़िल्टर साफ़ करें | फ़िल्टर की सफाई के लिए पास लाइन द्वारा |
| वैक्यूम चक्रवात | हाँ, इसके साथ |
| मौन कार्य | साइलेंस डिवाइस |
| वैक्यूम पंप मोटर की शक्ति | 2.2 किलोवाट x 1 सेट |
| पंप का प्रकार | सीमेंस की गोल प्लेट तकनीक |
| अन्य | कम शोर |
| वैक्यूम सक्शन नोजल | टैंक के प्रत्येक पक्ष में दो गेट |
| पानी के प्रवेश पाइप का आकार | G1 ️ |
| पानी के आउटपुट पाइप का आकार | G2 |
| पानी पंप मोटर की शक्ति | 4 किलोवाट x 1 सेट |
7. 6,000 मिमी में शीतलन टैंकः
| विनिर्देश | विवरण |
| पाइप रेंज | Ø20~Ø63 मिमी |
| वैक्यूम बॉक्स की लंबाई | 6,000 मिमी |
| निर्माण | छिड़काव विधि |
| पंप शक्ति | 4 किलोवाट x 1 सेट |
| नोजल का संख्या | 140 पीसी |
| फिल्टर का संख्या | 1 सेट |
| बाइपास का संख्या | 1 सेट |
| पानी के स्तर को नियंत्रित करने का तरीका | फ्लोट वाल्व |
| कवर सामग्री | कठोर ग्लास |
| स्प्रे बॉक्स सामग्री | स्टेनलेस स्टील 304 |
| जल तापमान नियंत्रण | स्वचालित विनियमन वाल्व |
| इनपुट पाइप | G1 ️ |
| आउटपुट पाइप | G2 |
8.हॉल आउट इकाई, उच्च गति,1.2-12m/min, 2 पंजे:
| विनिर्देश | विवरण |
| खींचने का प्रकार | दो पंजे में ऊपर की ओर खींचना |
| केंद्र की ऊंचाई | 1000 मिमी |
| पाइप आकार के लिए | Ø20~Ø63 मिमी |
| ड्राइविंग विधि | रबर के ब्लॉकों द्वारा संचालित |
| ड्राइविंग गति | 12 मी/मिनट |
| मोटर का प्रकार | एसी इन्वर्टर मोटर |
| मोटर शक्ति | 1एबीबी इन्वर्टर में.5 किलोवाट x 2 सेट |
| संपर्क में आने वाली कैटरपिल की लंबाई | 1,400 मिमी |
| अधिकतम ड्राइविंग शक्ति | 10,000 N |
| गियर बॉक्स | मजबूत हेलिकल गियरबॉक्स वाली मोटर |
| कैटरपिलर की चौड़ाई | 63 मिमी |
| कैटरपिलर नियंत्रण | श्रृंखला के प्रत्येक पक्ष में एक सिलेंडर |
| मीटरिंग प्रणाली | स्थापित कोड |
| समायोजन मोड | पनेमुटिक |
| पाइप पर दबाव दबाएं | वायवीय वाल्वों द्वारा समायोजित |
| नीचे की ओर कैटरपिलर स्थिति | तय |
| वायु दबाव | 0.4-0.6Mpa |
| अधिकतम खोलने की दूरी | 160 मिमी |
9चिप रहित कटर:
| विनिर्देश | विवरण |
| काटने का प्रकार | स्वारफलेस कटिंग |
| ब्लेड शैली | गोलाकार ब्लेड |
| नियंत्रण प्रणाली | पीएलसी स्वचालित नियंत्रण प्रणाली |
| काटने की सीमा | Ø20~Ø63 मिमी |
| काटने की गति | 12 मी/मिनट |
| कटिंग मोटाई अधिकतम | 20 मिमी |
| केंद्र की ऊंचाई | 1,000 मिमी |
| कटर मोटर की शक्ति | 1.5 किलोवाट x 1 सेट |
| कटर सामग्री | उपकरण मिश्र धातु |
| क्लैंपिंग तरीका | एल्यूमीनियम मिश्र धातु चक |
| कटर फ़ीडिंग | सिलेंडर फ़ीड |
| सिंक्रोन मोडe | पाइप आंदोलन के साथ सिलेंडर |

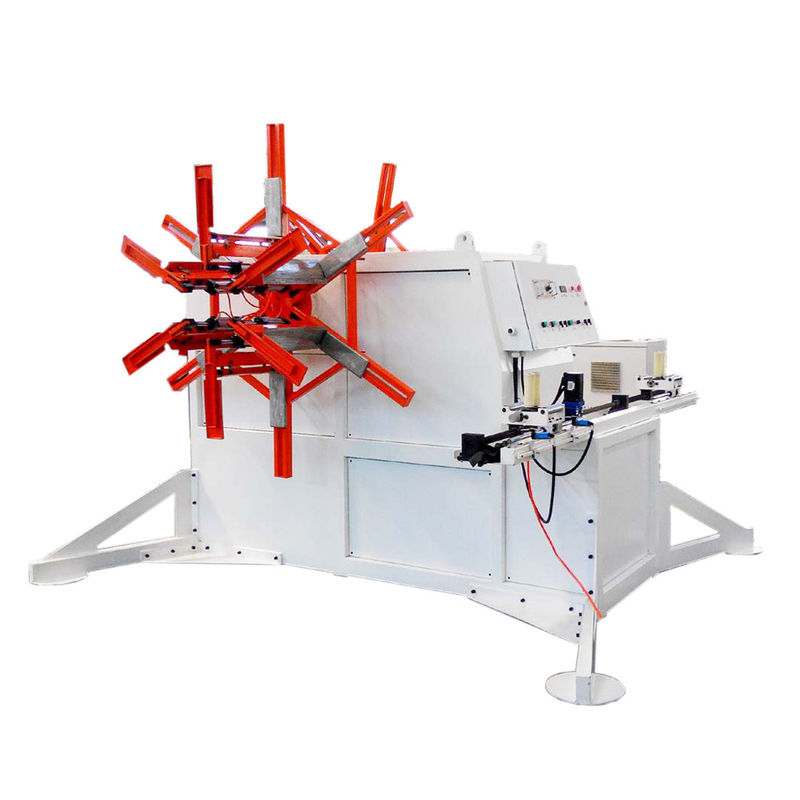

10कोइलर:
| विनिर्देश | विवरण | |
| कुल शक्ति | 6.5 किलोवाट | |
| रिवाइंडर स्टेशन | दो सेट | |
| रिवाइंडिंग रेंज | ø16~ø63 मिमी | |
| रिवाइंडिंग मोटर नियंत्रण | एसी मोटर, 3kW x 2 इन्वर्टर नियंत्रण | |
| गाइड लाइन मोटर | 0.75 किलोवाट | |
| आंतरिक नाभिक का व्यास | 700~1500 मिमी (समायोज्य) | |
| अधिकतम.बाहरी दिन. | ø2080 मिमी | |
| कोइलर की मोटाई | 290 मिमी | |
| चौड़ाई | 480 मिमी | |
| रिवाइंडिंग की गति | 10~20 मी/मिनट | |
बिक्री के बाद सेवा
| पद | मात्रा |
| गारंटी अवधि | 1 वर्ष लेकिन वह सेवा आजीवन उपलब्ध है, गारंटी अवधि के दौरान घटकों की लागत विक्रेता द्वारा कवर की जाएगी, जो आसानी से टूटे हुए भागों और मानव कारण से क्षतिग्रस्त भागों को छोड़कर |
| शिपिंग से पहले प्रशिक्षण | खरीदार के तकनीकी व्यक्ति को प्रशिक्षण और संचालन के लिए शिपिंग से पहले 7-10 दिनों के लिए चीन भेजा जा सकता है |
| तकनीकी दस्तावेज | विद्युत सिद्धांत चित्र, संचालन पुस्तिका, विद्युत भाग पुस्तिका आदि |
| विक्रेता इंजीनियर | विक्रेता खरीदार के कारखाने के इंजीनियरों को कमीशन और प्रशिक्षण के लिए भेज सकता है। लेकिन ग्राहक देश में विक्रेता विशेषज्ञों द्वारा की गई लागत खरीदार द्वारा कवर की जाएगी।शटल यात्रा टिकट सहित आंतरिक यातायात चिकित्सा शुल्क, रात्रिभोज और इंजीनियरों के लिए वेतन के रूप में प्रति व्यक्ति 100 अमरीकी डालर प्रति दिन। |
| संपर्क मार्ग | व्हाट्सएप, वीचैट, मोबाइल आदि +86 13823232106 |
| कंपनी का ईमेलः | info@hypet.com.cn |
