| ब्रांड नाम: | Hypet |
| मॉडल संख्या: | ZS65/132 पीवीसी केबल डक्ट एक्सट्रूज़न लाइन |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | USD 46300/set |
| प्रसव का समय: | प्लास्टिक केबल डक्ट एक्सट्रूज़न लाइन 65कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, टी/टी |
उत्पादन लाइन संक्षिप्त परिचय:
| विशेषताएं | उच्च उत्पादन | विभिन्न प्रकार के लिए 180-320 किलोग्राम/घंटा |
| उच्च कुशल | स्थिर गुणवत्ता, कुशल संचालन उच्च योग्य बनाते हैं | |
| ऊर्जा की बचत | यह मशीन और सॉफ्टवेयर द्वारा 20-30% तक ऊर्जा की बचत कर सकता है। | |
| बुद्धिमान एआई नियंत्रण | पीएलसी + हाइपेट सॉफ्टवेयर ऑपरेशन को स्वचालित रूप से नियंत्रित करने और प्रत्येक फॉर्मूलेशन मामले को सहेजने के लिए। | |
| मशीन की जानकारी | उपयोग के लिए लोकप्रिय प्रकार | सिंगल हेड, डबल हेड और चार हेड टाइप |
| उत्पाद का आकार और आकार | ग्राहक की आवश्यकता के अनुसार किया जा सकता है। | |
| कैको3 मात्रा | 30 पीएचआर से 100 पीएचआर तक जब पीवीसी 100 पीएचआर | |
| मोल्ड सामग्री | 4Cr13 गर्मी उपचार HB280-310 के साथ | |
| मोल्ड की लंबाई को कैलिब्रेट करना | 200 मिमी | |
| पानी शीतलन टैंक की लंबाई | एक दूसरे के साथ 1200 मिमी काटना | |
| कार्य की स्थिति | विद्युत शक्ति | 3-चरण, 380v +/- 10%, 50Hz (अन्य के लिए वैकल्पिक) |
| कुल शक्ति | विभिन्न लाइनों पर निर्भर करता है | |
| शीतलन जल | ≤ 20°C ≥ 0.3Mpa | |
| संपीड़ित पानी | > 0.3m3/min, > 0.5Mpa | |
| कुल आकार (L*W*H) | 22000* 1600* 2500 मिमी |

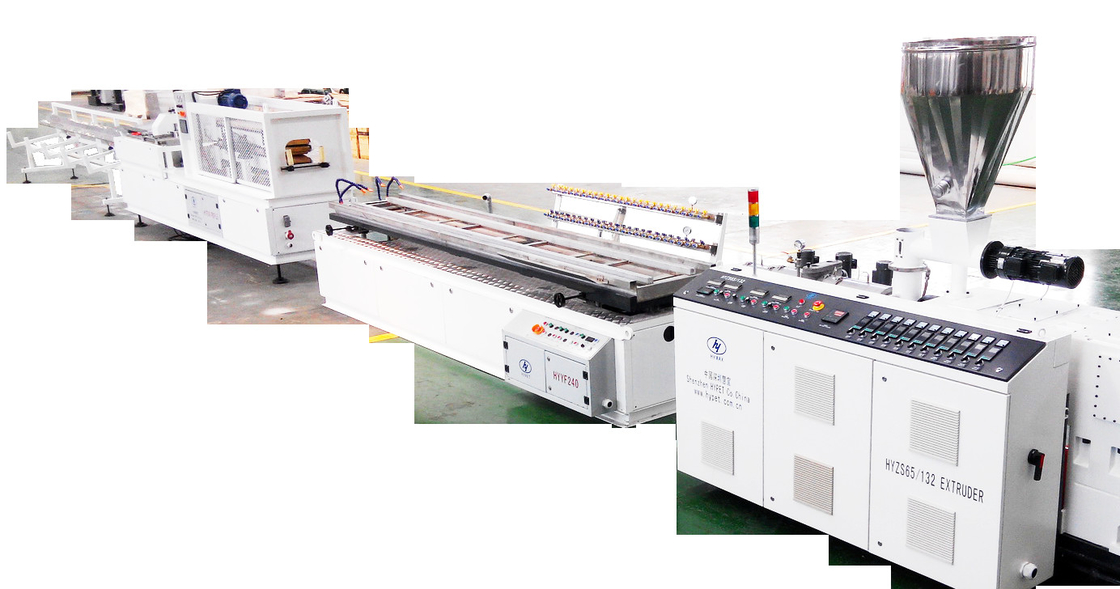

HYZS65/132 कॉनिक ट्विन स्क्रू एक्सट्रूडर के साथ HYYF240 केबल डक्ट डाउनस्ट्रीम लाइनः
| एस एन | भागों का नाम | मात्रा |
| 1 | HYZS65/132 45kw मोटर के साथ शंकु जुड़वां पेंच extruder | 1 |
| 2 | 4 मीटर में चार स्टेशन कैलिब्रेटिंग टेबल वैक्यूम पंप 5.5kw*1 पानी पंप 1.5kw*1 चौड़ाई 400mm में | 1 |
| 3 | चार स्टेशन खींचने के लिए बंद इकाई दो पंजे प्रकार * 4, 0.75kw * 8 सेट | 1 |
| 4 | चार स्टेशन कटर, कटर का आकार अधिकतम 50*40mm*4 | 1 |
| 5 | चौथा स्टेशन स्टैकर | 1 |

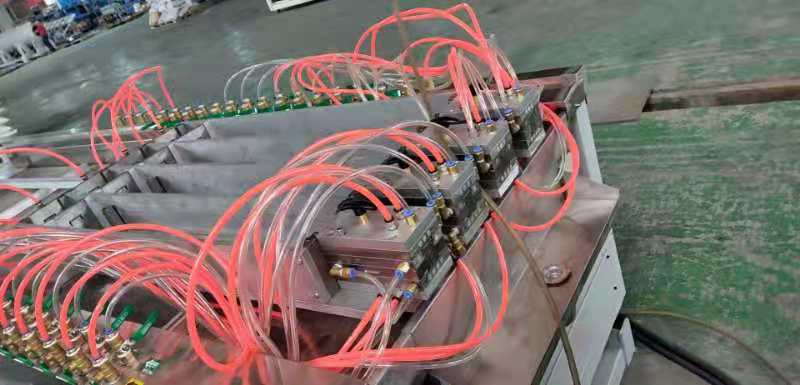

केबल नलिका मोल्ड की सूचीः
| चार सिर में ढालना सामग्री 4Cr13 स्टेनलेस स्टील | QTY | |
| 1 | चार सिरों में 16*16 (चार नीचे + चार कवर) | 1 |
| 2 | 20*20 चार सिरों में (चार नीचे + चार कवर) | 1 |
| 3 | चार सिरों में 25*16 (चार नीचे + चार कवर) | 1 |
| 4 | 30*30 चार सिरों में (चार नीचे + चार कवर) | 1 |
| 5 | चार सिरों में 40*25 (चार नीचे + चार कवर) | 1 |
तकनीकी विनिर्देश:
| एस एन | पद | विवरण |

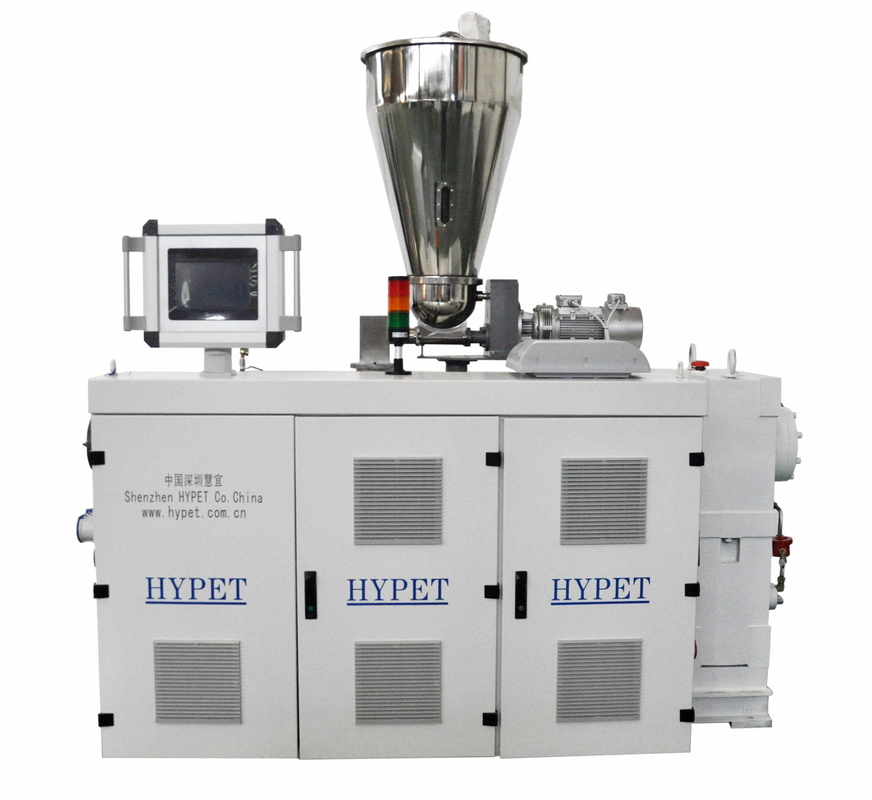

| HYZS65/132 शंकु जुड़वां पेंच extruder | ||
| 1 | एक्सट्रूडर मॉडल | HYZS-65/132 शंकु जुड़वां पेंच |
| 2 | आउटपुट | प्रोफाइल के लिए 300-350 किलोग्राम/घंटा |
| 3 | पेंच व्यास | Ø65/132 मिमी |
| 4 | पेंच सामग्री | 38CrMoAlA + विशेष मिश्र धातु |
| 5 | ताप उपचार | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) |
| 6 | पेंच का कोर |
तापमान के लिए स्वतः नियंत्रण (तेल शीतलन वैकल्पिक होगा) |
| 7 | घूर्णन गति | 0~38 आर/मिनट |
| 8 | बैरल संरचना | दो भागों में, सामने का भाग विशेष मिश्र धातु के साथ होगा। |
| 9 | बैरल का आगे का भाग | गर्मी उपचार के साथ SKD11 |
| 10 | अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) |
| 11 | हीटिंग नियंत्रण क्षेत्र | 4 क्षेत्र |
| 12 | हीटिंग तरीका | कास्ट एल्यूमीनियम/सिरैमिक |
| 13 | हीटिंग पावर | 22 किलोवाट |
| 14 | शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे |
| 15 | शीतलन शक्ति | 0.3kW x 3 सेट |
| 16 | तापमान और दबाव ट्रांसड्यूसर | चीन के प्रसिद्ध ब्रांड के साथ पृथक केबल. |
| 17 | गियरबॉक्स का ब्रांड | हाइपेट द्वारा निर्मित हाइमैक्स गियरबॉक्स |
| 18 | आवास सामग्री | दुबला लोहा |
| 19 | गियर सामग्री | 20CrMnTiA |
| 20 | गियर सतह | उच्च परिशुद्धता में कठोर और पीस |
| 21 | अक्ष सामग्री | 40Cr |
| 22 | तेल का तापमान | दो प्रणालियों द्वारा नियंत्रित |
| 23 | रबर सील करनेवाला | आयातित विशेष रबर सील करने वाला इस्तेमाल किया |
| 24 | असर | प्रसिद्ध और विश्वसनीय ब्रांड के साथ। |
| 25 | डोजिंग फीडर | ट्विन स्क्रू फ़ीडिंग प्रकार |
| 26 | मोटर शक्ति | 1.1kw |
| 27 | गति सीमा | 1-50 आरपीएम |
| 28 | पाउडर ब्रिज | उच्च कैको3 के साथ एंटी पाउडर ब्रिज |
| 29 | नियंत्रण | भारी लोडर प्रकार का इन्वर्टर |
| 30 | वैक्यूम डी-गैस मोटर की शक्ति | 2.2 kw |
| 31 | वैक्यूम डिग्री | -0.04 एमपीए |
| 32 | वैक्यूम टैंक | साफ करना आसान है |
| 33 | ड्राइविंग मोटर | एसी मोटर भारी प्रकार प्रसिद्ध ब्रांड |
| 34 | मोटर शक्ति | 45 किलोवाट |
| 35 | एसी इन्वर्टर नियंत्रक | भारी अक्षरों में प्रसिद्ध डेल्टा |
| 36 | विद्युत नियंत्रण प्रणाली | सीमेंस पीएलसी+ हाइपेट एआई ऑटो कंट्रोल सिस्टम |
| 37 | विद्युत घटक | सीमेंस में ब्रांड, श्नाइडर ओमरोन, डेल्टा / एबीबी, फुजी, और चीन में छोटे महत्वहीन भागों प्रसिद्ध ब्रांड |
| 38 | मरने के लिए अतिरिक्त तापमान क्षेत्र | 8 क्षेत्र |
| 39 | डिस्प्ले स्क्रीन का आकार | 14 ′′ बड़े आकार का मॉनिटर |
| 40 | विद्युत कैबिनेट केबल | जोड़ों से आसानी से अलग किया जा सकता है |
| 41 | अतिरिक्त पावर एडाप्टर | डाउन स्ट्रीम और अन्य मशीनों के लिए |
| केबल डक्ट डाउनस्ट्रीम मशीनें | ||

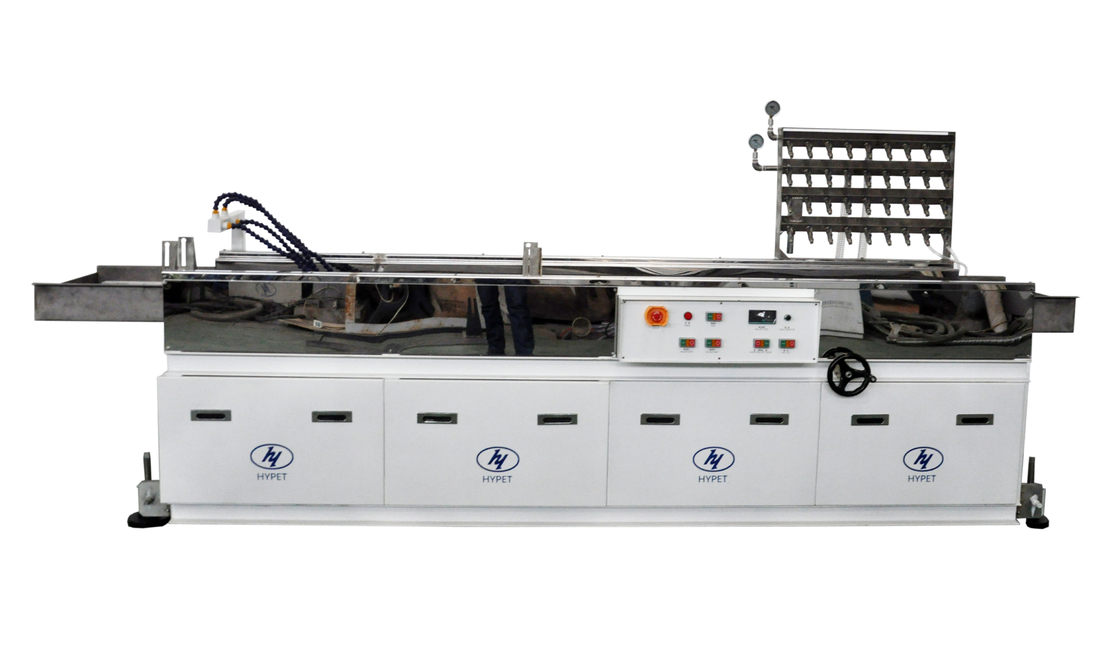

| चार स्टेशन के साथ कैलिब्रेटिंग टेबल | ||
| 1 | सामग्री | जल सामग्री के लिए स्टेनलेस स्टील S304 |
| 2 | लम्बाई | 5,000 मिमी |
| 3 | केंद्र की ऊंचाई | 1,000 मिमी |
| 4 | उत्पाद की अधिकतम चौड़ाई | 40*40 मिमी |
| 5 | मोल्ड इकट्ठा करने का आकार | 320 मिमी |
| 6 | वैक्यूम पंप | 5.5 किलोवाट x 1 सेट |
| 7 | जल पंप | 2.2 किलोवाट x 1 सेट |
| 8 | गर्म ड्रायर पंप | 1.5kW*2 |
| 9 | वैक्यूम जोड़ | 30 पीसी |
| 10 | पानी के पाइप के जोड़ | 30 पीसी |
| 11 | केंद्र की ऊंचाई | 1,000mm +/- 50mm समायोज्य |
| 12 | जल गैस विभाजक | बहु पंपों के लिए (3) |
| 13 | वैक्यूम कनेक्शन | Ø50 मिमी *2 |
| 14 | जल कनेक्शन | Ø50 मिमी *2 |
| 15 | चलती मोटर शक्ति | 0.75 किलोवाट |
| 16 | आगे और पीछे की गतिशील सीमा | 800 मिमी |
| 17 | ऊर्ध्वाधर चलती सीमा | 850~960 मिमी |
| 18 | झुकाव समायोजन | मैनुअल द्वारा 1-25 मिमी |
| 19 | क्रॉस समायोजन | 1-50 मिमी |
| 20 | बाएं और दाएं समायोजन | 1-120 मिमी |
| चार स्टेशन के साथ प्रस्थान | ||
| 1 | खींचने का प्रकार | ऊपर-नीचे 2 पंजे * 4 सेट |
| 2 | उत्पाद का अधिकतम आकार | 40*40 मिमी* 4 सेट |
| 3 | रबर ब्लॉक की चौड़ाई | 56 मिमी |
| 4 | बल से निकालें | 1600 एन *4 |
| 5 | अधिकतम गति | 0.5~7m/min *4 |
| 6 | खींचने का आकार | विभिन्न उत्पाद आकार के लिए उपयुक्त कैन |
| 7 | कैटरपिलर की प्रभावी लंबाई | 1000 मिमी *4 |
| 8 | मोटर | प्रसिद्ध इन्वर्टर के साथ एसी मोटर |
| 9 | शक्ति | 0.75 किलोवाट x 4 सेट |
| 10 | क्लैंप और समायोजन प्रकार | 2 व्यक्तिगत सिलेंडर |
| 11 | केंद्र की ऊंचाई | 1,000 मिमी |
| चार स्टेशन वाला कटर | ||
| 1 | काटने का प्रकार | चार स्टेशन के साथ देखा कटर |
| 2 | अधिकतम काटने का आकार | चौड़ाई 40 मिमी × मोटाई 40 मिमी *4 |
| 3 | काटने की चाल | अनुप्रस्थ गति |
| 4 | इसके बाद | चलने में क्लैंपिंग डक्ट |
| 5 | काटने की मोटर शक्ति | 2.2 किलोवाट*4 सेट |
| 6 | धूल अवशोषित करने वाला यंत्र | 2.2 किलोवाट x 1 सेट |
| 7 | वायु दबाव | 0.5~0.7Mpa |
| 8 | स्थानांतरण विधि | पनेमुटिक |
| 9 | नियंत्रण विधि | पीएलसी नियंत्रण |
| चार स्टेशन वाला स्टैकर | ||
| 1 | झुकावदार मेज | न्युमेटिक रूप से संचालित |
| 2 | नाममात्र लंबाई | 4~6m *4 |
| 3 | नियंत्रण विधि | पीएलसी नियंत्रण |
बिक्री के बाद सेवा
| पद | मात्रा |
| गारंटी अवधि | 1 वर्ष लेकिन वह सेवा आजीवन उपलब्ध है, गारंटी अवधि के दौरान घटकों की लागत विक्रेता द्वारा कवर की जाएगी, जो आसानी से टूटे हुए भागों और मानव कारण से क्षतिग्रस्त भागों को छोड़कर |
| शिपिंग से पहले प्रशिक्षण | खरीदार के तकनीकी व्यक्ति को प्रशिक्षण और संचालन के लिए शिपिंग से पहले 7-10 दिनों के लिए चीन भेजा जा सकता है |
| तकनीकी दस्तावेज | विद्युत सिद्धांत चित्र, संचालन पुस्तिका, विद्युत भाग पुस्तिका आदि |
| विक्रेता इंजीनियर | विक्रेता खरीदार के कारखाने के इंजीनियरों को कमीशन और प्रशिक्षण के लिए भेज सकता है। लेकिन ग्राहक देश में विक्रेता विशेषज्ञों द्वारा की गई लागत खरीदार द्वारा कवर की जाएगी।शटल यात्रा टिकट सहित आंतरिक यातायात चिकित्सा शुल्क, रात्रिभोज और इंजीनियरों के लिए वेतन के रूप में प्रति व्यक्ति 100 अमरीकी डालर प्रति दिन। |
| संपर्क मार्ग | व्हाट्सएप, वीचैट, मोबाइल आदि +86 13823232106 |
| कंपनी का ईमेलः | info@hypet.com.cn |
