| ब्रांड नाम: | Hypet |
| मॉडल संख्या: | ZS65/132 पीवीसी केबल डक्ट एक्सट्रूज़न लाइन |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | USD 33200/set |
| प्रसव का समय: | प्लास्टिक केबल डक्ट एक्सट्रूज़न लाइन 65कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, टी/टी |
उत्पादन लाइन संक्षिप्त परिचय:
| विशेषताएं | उच्च उत्पादन | विभिन्न प्रकार के लिए 180-320 किलोग्राम/घंटा |
| उच्च कुशल | स्थिर गुणवत्ता, कुशल संचालन उच्च योग्य बनाते हैं | |
| ऊर्जा की बचत | यह मशीन और सॉफ्टवेयर द्वारा 20-30% तक ऊर्जा की बचत कर सकता है। | |
| बुद्धिमान एआई नियंत्रण | पीएलसी + हाइपेट सॉफ्टवेयर ऑपरेशन को स्वचालित रूप से नियंत्रित करने और प्रत्येक फॉर्मूलेशन मामले को सहेजने के लिए। | |
| मशीन की जानकारी | उपयोग के लिए लोकप्रिय प्रकार | सिंगल हेड, डबल हेड और चार हेड टाइप |
| उत्पाद का आकार और आकार | ग्राहक की आवश्यकता के अनुसार किया जा सकता है। | |
| कैको3 मात्रा | 30 पीएचआर से 100 पीएचआर तक जब पीवीसी 100 पीएचआर | |
| मोल्ड सामग्री | 4Cr13 गर्मी उपचार HB280-310 के साथ | |
| मोल्ड की लंबाई को कैलिब्रेट करना | 200 मिमी | |
| पानी शीतलन टैंक की लंबाई | एक दूसरे के साथ 1200 मिमी काटना | |
| कार्य की स्थिति | विद्युत शक्ति | 3-चरण, 380v +/- 10%, 50Hz (अन्य के लिए वैकल्पिक) |
| कुल शक्ति | विभिन्न लाइनों पर निर्भर करता है | |
| शीतलन जल | ≤ 20°C ≥ 0.3Mpa | |
| संपीड़ित पानी | > 0.3m3/min, > 0.5Mpa | |
| कुल आकार (L*W*H) | 22000* 1600* 2500 मिमी |

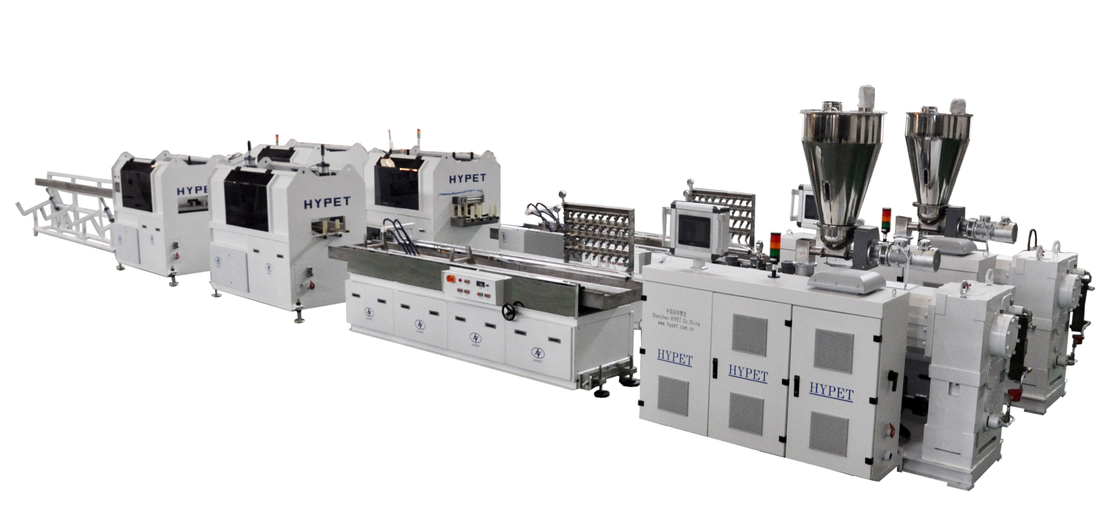

HYZS65/132 कॉनिक ट्विन स्क्रू एक्सट्रूडर के साथ HYYF240 केबल डक्ट डाउनस्ट्रीम लाइनः
| एस एन | भागों का नाम | मात्रा |
| 1 | HYZS65/132 37kw मोटर के साथ शंकु जुड़वां पेंच extruder | 1 |
| 2 | 4 मीटर में कैलिब्रेटिंग टेबल वैक्यूम पंप 5.5kw*1 पानी पंप 1.5kw*1 | 1 |
| 3 | निकालने की इकाई दो पंजे प्रकार, 1.5kw*2 सेट | 1 |
| 4 | 2.2kw में कटर कटर आकार अधिकतम 240 * 70 मिमी | 1 |
| 5 | स्टैकर | 1 |
| 6 | विकल्प के लिए छिद्रण उपकरण संभव |
केबल नलिका मोल्ड की सूचीः
| एस एन | मोल्ड का नाम | मात्रा |
| एकल सिर सामग्री 4Cr13 स्टेनलेस स्टील में मोल्ड | ||
| 1 | एकल सिर में 40*30 (एक नीचे + एक कवर) | 1 |
| 2 | 50*25 एकल सिर में (एक नीचे + एक कवर) | 1 |
| 3 | एकल सिर में 60*40 (एक नीचे + एक कवर) | 1 |
| 4 | 60*60 एकल सिर में (एक नीचे + एक कवर) | 1 |
| 5 | 80*60 एकल सिर में (एक नीचे + एक कवर) | 1 |
| 6 | 100*40 एकल सिर में (एक नीचे + एक कवर) | 1 |
| 7 | 100*60 एकल सिर में (एक नीचे + एक कवर) | 1 |
| 8 | 100*100 एकल सिर में (एक नीचे + एक कवर) | 1 |
| 9 | 120*80 एकल सिर में (एक नीचे + एक कवर) | 1 |
| 10 | 150*50 एकल सिर में (एक तल + एक कवर) | 1 |
| 11 | 150*100 एकल सिर में (एक नीचे + एक कवर) | 1 |
| 12 | 200*100 एकल सिर में (एक तल + एक कवर) विशेष आकार | 1 |
| 13 | 200*150 एकल सिर में (एक तल + एक कवर) विशेष आकार | 1 |
तकनीकी विनिर्देश:
| एस एन | पद | विवरण |

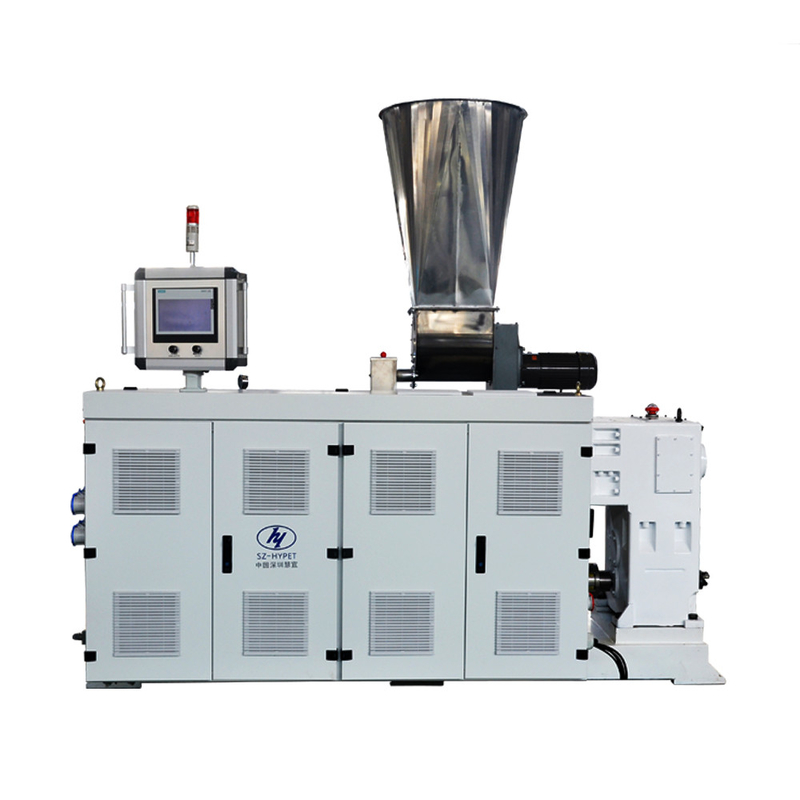

| HYZS65/132 शंकु जुड़वां पेंच extruder | ||
| 1 | एक्सट्रूडर मॉडल | HYZS-65/132 शंकु जुड़वां पेंच |
| 2 | आउटपुट | प्रोफाइल के लिए 280-320 |
| 3 | पेंच व्यास | Ø65/132 मिमी |
| 4 | पेंच सामग्री | 38CrMoAlA + विशेष मिश्र धातु |
| 5 | ताप उपचार | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) |
| 6 | पेंच का कोर |
तापमान के लिए स्वतः नियंत्रण (तेल शीतलन वैकल्पिक होगा) |
| 7 | घूर्णन गति | 0~38 आर/मिनट |
| 8 | बैरल संरचना | दो भागों में, सामने का भाग विशेष मिश्र धातु के साथ होगा। |
| 9 | बैरल का आगे का भाग | गर्मी उपचार के साथ SKD11 |
| 10 | अंदर का परिष्करण | नाइट्रोजन से भरा (0.50~0.70 मिमी गहराई) |
| 11 | हीटिंग नियंत्रण क्षेत्र | 4 क्षेत्र |
| 12 | हीटिंग तरीका | कास्ट एल्यूमीनियम/सिरैमिक |
| 13 | हीटिंग पावर | 22 किलोवाट |
| 14 | शीतलन प्रणाली | कम शोर वाले बैरल शीतलन पंखे |
| 15 | शीतलन शक्ति | 0.2kwx2 सेट +0.3kW x 1 सेट |
| 16 | तापमान और दबाव ट्रांसड्यूसर | चीन के प्रसिद्ध ब्रांड के साथ पृथक केबल. |
| 17 | गियरबॉक्स का ब्रांड | हाइपेट द्वारा निर्मित हाइमैक्स गियरबॉक्स |
| 18 | आवास सामग्री | दुबला लोहा |
| 19 | गियर सामग्री | 20CrMnTiA |
| 20 | गियर सतह | उच्च परिशुद्धता में कठोर और पीस |
| 21 | अक्ष सामग्री | 40Cr |
| 22 | तेल का तापमान | दो प्रणालियों द्वारा नियंत्रित |
| 23 | रबर सील करनेवाला | आयातित विशेष रबर सील करने वाला इस्तेमाल किया |
| 24 | असर | प्रसिद्ध और विश्वसनीय ब्रांड के साथ। |
| 25 | डोजिंग फीडर | ट्विन स्क्रू फ़ीडिंग प्रकार |
| 26 | मोटर शक्ति | 1.1kw |
| 27 | गति सीमा | 1-50 आरपीएम |
| 28 | पाउडर ब्रिज | उच्च कैको3 के साथ एंटी पाउडर ब्रिज |
| 29 | नियंत्रण | भारी लोडर प्रकार का इन्वर्टर |
| 30 | वैक्यूम डी-गैस मोटर की शक्ति | 2.2 kw |
| 31 | वैक्यूम डिग्री | -0.04 एमपीए |
| 32 | वैक्यूम टैंक | साफ करना आसान है |
| 33 | ड्राइविंग मोटर | एसी मोटर भारी प्रकार प्रसिद्ध ब्रांड |
| 34 | मोटर शक्ति | 37 किलोवाट |
| 35 | एसी इन्वर्टर नियंत्रक | भारी अक्षरों में प्रसिद्ध डेल्टा |
| 36 | विद्युत नियंत्रण प्रणाली | सीमेंस पीएलसी+ हाइपेट एआई ऑटो कंट्रोल सिस्टम |
| 37 | विद्युत घटक | सीमेंस में ब्रांड, श्नाइडर ओमरोन, डेल्टा / एबीबी, फुजी, और चीन में छोटे महत्वहीन भागों प्रसिद्ध ब्रांड |
| 38 | मरने के लिए अतिरिक्त तापमान क्षेत्र | 8 क्षेत्र |
| 39 | डिस्प्ले स्क्रीन का आकार | 14 ′′ बड़े आकार का मॉनिटर |
| 40 | विद्युत कैबिनेट केबल | जोड़ों से आसानी से अलग किया जा सकता है |
| 41 | अतिरिक्त पावर एडाप्टर | डाउन स्ट्रीम और अन्य मशीनों के लिए |
| केबल डक्ट डाउनस्ट्रीम मशीनें | ||

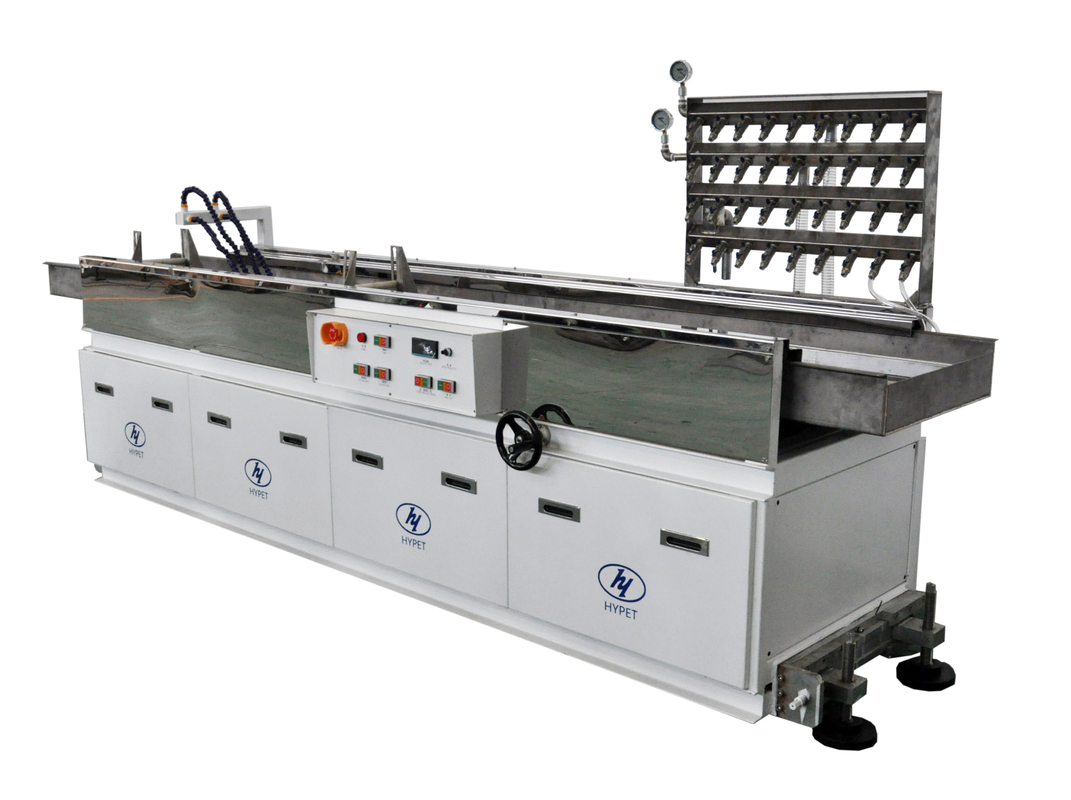

| कैलिब्रेटिंग टेबल | ||
| 1 | सामग्री | जल सामग्री के लिए स्टेनलेस स्टील S304 |
| 2 | लम्बाई | 4,000 मिमी |
| 3 | केंद्र की ऊंचाई | 1,000 मिमी |
| 4 | उत्पाद की अधिकतम चौड़ाई | 240 मिमी |
| 5 | मोल्ड इकट्ठा करने का आकार | 320 मिमी |
| 6 | वैक्यूम पंप | 5.5 किलोवाट x 1 सेट |
| 7 | जल पंप | 1.5 किलोवाट x 1 सेट |
| 8 | गर्म ड्रायर पंप | 1.5kW*2 |
| 9 | वैक्यूम जोड़ | 20 पीसी |
| 10 | पानी के पाइप के जोड़ | 20 पीसी |
| 11 | केंद्र की ऊंचाई | 1,000mm +/- 50mm समायोज्य |
| 12 | जल गैस विभाजक | बहु पंपों के लिए (3) |
| 13 | वैक्यूम कनेक्शन | Ø50 मिमी *2 |
| 14 | जल कनेक्शन | Ø50 मिमी *2 |
| 15 | चलती मोटर शक्ति | 0.75 किलोवाट |
| 16 | आगे और पीछे की गतिशील सीमा | 800 मिमी |
| 17 | ऊर्ध्वाधर चलती सीमा | 850~960 मिमी |
| 18 | झुकाव समायोजन | मैनुअल द्वारा 1-25 मिमी |
| 19 | क्रॉस समायोजन | 1-50 मिमी |
| 20 | बाएं और दाएं समायोजन | 1-120 मिमी |
| प्रस्थान करना | ||
| 1 | खींचने का प्रकार | ऊपर-नीचे 2 पंजा प्रकार |
| 2 | उत्पाद का अधिकतम आकार | चौड़ाई 240mm x मोटाई 70mm |
| 3 | रबर ब्लॉक की चौड़ाई | 240 मिमी |
| 4 | बल से निकालें | 30,000 N |
| 5 | अधिकतम गति | 0.5~7m/min |
| 6 | खींचने का आकार | विभिन्न उत्पाद आकार के लिए उपयुक्त कैन |
| 7 | कैटरपिलर की प्रभावी लंबाई | 2,000 मिमी |
| 8 | मोटर | प्रसिद्ध इन्वर्टर के साथ एसी मोटर |
| 9 | शक्ति | 1.5 किलोवाट x 2 सेट |
| 10 | क्लैंप और समायोजन प्रकार | 2 व्यक्तिगत सिलेंडर |
| 11 | केंद्र की ऊंचाई | 1,000 मिमी |

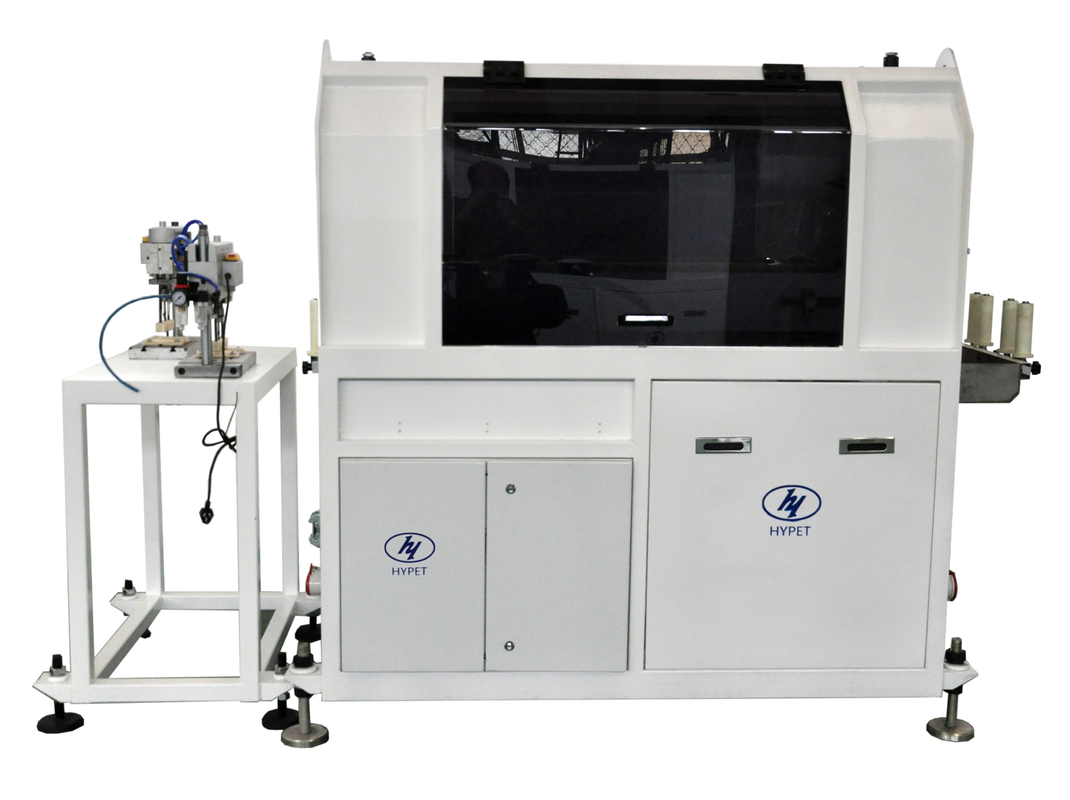

| कटर | ||
| 1 | काटने का प्रकार | पेंच काटनेवाला |
| 2 | अधिकतम काटने का आकार | 240 मिमी चौड़ाई x 100 मिमी मोटाई |
| 3 | काटने की चाल | अनुप्रस्थ गति |
| 4 | इसके बाद | चलने में क्लैंपिंग डक्ट |
| 5 | काटने की मोटर शक्ति | 2.2 किलोवाट |
| 6 | धूल अवशोषित करने वाला यंत्र | 2.2 किलोवाट x 1 सेट |
| 7 | वायु दबाव | 0.5~0.7Mpa |
| 8 | स्थानांतरण विधि | पनेमुटिक |
| 9 | नियंत्रण विधि | पीएलसी नियंत्रण |
| स्टैकर | ||
| 1 | झुकावदार मेज | न्युमेटिक रूप से संचालित |
| 2 | नाममात्र लंबाई | 4 से 6 मीटर |
| 3 | ट्रिपिंग स्केच की सामग्री | एमएस कठोर संरचनात्मक इस्पात |
| 4 | नियंत्रण विधि | पीएलसी नियंत्रण |
