उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
SHENZHEN HYPET
प्रमाणन:
CE, ISO9001
मॉडल संख्या:
HYPVC-50 ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन
विडियो
विडियो
विडियो

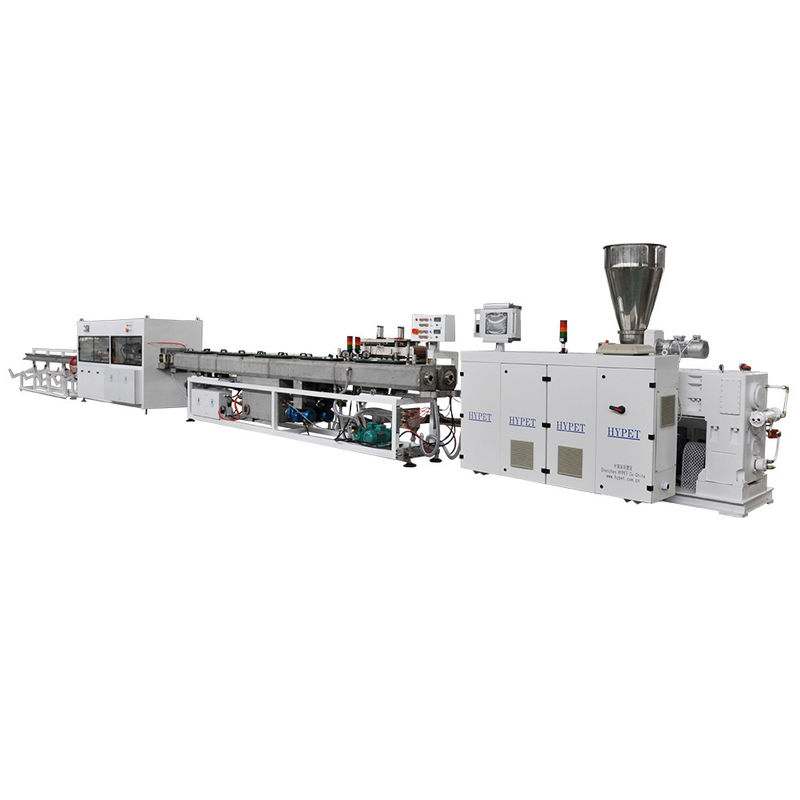

ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन ट्विन स्क्रू एक्सट्रूडर ड्यूल पाइप 20-50 मिमी . के साथ
ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन उत्पादन लाइन संरचना
ऑटो लोडर - कॉनिक ट्विन स्क्रू एक्सट्रूडर HYZS65/132 - डाई हेड - वैक्यूम टैंक - प्रिंटर - हॉल ऑफ यूनिट - कटर - स्टेकर
ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन 20 मिमी - 50 मिमी पीवीसी पाइप लाइन के HYPET फायदे:
एक्सट्रूडर --- हाइमैक्स गियर बॉक्स और अच्छी क्वालिटी में उच्च आउटपुट के साथ
डाई हेड --- उच्च एक्सट्रूज़न क्षमता और अच्छे पिघल की गारंटी के लिए विशाल प्रवाह चैनल डिज़ाइन
आउटपुट --- इस एक्सट्रूडर द्वारा 12000 किग्रा / प्रति दिन
इलेक्ट्रिकल कैबिनेट --- अच्छे सॉफ्ट वेयर में पीएलसी कंट्रोलर ऑटो टाइप।
ऊर्जा की बचत --- 10-20% ऊर्जा की बचत
कटर --- नई तकनीक में धूल रहित प्रकार
ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन कॉन्फ़िगरेशन सूची
नोट: यह तालिका संलग्न फाइल के रूप में है, जो पूरी लाइन पर विन्यास के चयन के लिए है
| एस.एन. | आइटम | कॉन्फ़िगरेशन चुनना | टिप्पणी |
| 1 | उत्पादन नियंत्रण प्रणाली | पूरे सिस्टम के लिए पीएलसी नियंत्रण प्रणाली | |
| 2 | मुख्य नियंत्रण विद्युत कैबिनेट की शीतलन प्रणाली | फैन कूलिंग इलेक्ट्रिक कैबिनेट | |
| 3 | मुखयमोटर | प्रसिद्ध इन्वर्टर के साथ एसी मोटर | |
| 4 | दबाव संवेदक | HYPET व्यक्तिगत तापमान और दो भागों में दबाव नियंत्रण: | |
| 5 | कोर थर्मोरेग्यूलेशन नियंत्रण | आंतरिक बंद लूप गर्मी संतुलन प्रणाली। | |
| 6 | पेंच और बैरल की सामग्री | दो भागों में द्वि-धातु के साथ नाइट्रो मिश्र धातु | |
| 7 |
ट्विन-स्क्रू फीडर |
सामग्री पुल से रोकें। | |
| 8 | पाइप अंशशोधक आस्तीन | कॉपर अंशशोधक आस्तीन | |
| 9 | काटने वाला | नई तकनीक में धूल रहित प्रकार |
ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन उपयोग की स्थिति
1. ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन पूरी लाइन की तकनीकी विशेषताएं:
| एस.एन. | विनिर्देश | विवरण | टिप्पणी |
| 1 | उपयुक्त सामग्री | पीवीसी पाउडर | |
| 2 | पाइप व्यास रेंज | दो पाइप Ø20-Ø50mm | |
| 3 | उत्पादन की गति | 1.2 ~ 12 मीटर / मिनट | |
| 4 | मैक्स।उत्पादन | 320 किग्रा / घंटा | |
| 5 | परीक्षण करें और स्वीकार करें | HYPET मानक सूत्र के आधार पर। | |
| 6 | केंद्र की ऊंचाई | 1,000 मिमी | |
| 7 | पूरी लाइन का आकार (एल एक्स डब्ल्यू एक्स एच) | 18,000 x 1,200 x 2,200 मिमी | |
| 8 | संचालन दिशा | दांये से बांये तक | |
| 9 | उपकरण का रंग | HYPET सफेद रंग | |
| 10 | पूरे उत्पादन का नियंत्रण | "कॉन्फ़िगरेशन सूची" देखें। | |
| ध्यान दें | प्रसंस्करण सामग्री और काम करने की स्थिति के अनुसार एक्सट्रूज़न क्षमता को बदला जाएगा | ||
2. ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन परिस्थितियों की स्थिति:
| एस.एन. | स्थिति | विनिर्देश | विवरण |
| 1 |
प्राकृतिक परिस्थिति स्थिति |
कर्म स्थान | आंतरिक उपयोग |
| शक्ति का स्रोत | कोई खतरनाक क्षेत्र नहीं | ||
| नमी | 55%~85% कोई संक्षेपण नहीं | ||
| तापमान | 0 ~ 40 ℃ | ||
| 2 |
बिजली स्रोत |
स्थापना क्षमता | 150 किलोवाट |
| वास्तविक बिजली की खपत | 50 किलोवाट | ||
| बिजली की आपूर्ति | 3पी+एन+पीई | ||
| वोल्टेज / आवृत्ति | 380V/50Hz अन्य विकल्प हो सकते हैं | ||
| 3 | ठंडा पानी | तापमान | ≤15 ℃ |
| पानी का दबाव | ≥0.3MPa | ||
| प्रवाह | ~15 वर्ग मीटर3/एच | ||
| 4 | वातानुकूलित | कंप्रेसर हवा का दबाव | 0.6MPa |
| प्रवाह | ~0.9 एम3/मिनट |
ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन
ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन संबंधित उत्पाद
|
नमूना
|
HYZS-45
|
HYZS-51
|
HYZS-55
|
HYZS-65
|
एचएसजेजेड-80
|
HYZS-92 |
|
पेंच व्यास (मिमी)
|
45/100
|
51/110
|
55/120
|
65/132
|
80/156
|
92/188
|
|
पेंच की अधिकतम घूर्णी गति (आरपीएम)
|
45
|
45
|
45
|
45
|
34.7
|
34.7
|
|
मुख्य मोटर (किलोवाट)
|
15
|
18.5
|
22
|
37
|
55
|
110
|
|
क्षमता (किलो / घंटा)
|
110
|
150
|
200
|
260
|
400
|
900
|
|
केंद्रीय ऊंचाई (मिमी)
|
1000
|
1000
|
1000
|
1000
|
1100
|
1200
|
|
नेट वजन / किग्रा)
|
3000
|
3000
|
3500
|
4000
|
5500
|
8000
|
|
आयाम (एम)
|
2.2*1.2*2.1
|
2.7*1.1*2.1
|
2.8*1.1*2.1
|
3*1.5*2.4
|
4.3*1.5*2.4
|
5*1.6*2.5
|
ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन नियम और शर्तें
1. ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन प्रशिक्षण और सेवाएं
1)क्षेत्र स्थापना का निर्देश
2) नियम के अनुसार खरीदार द्वारा आवश्यक होने पर उपकरण क्षेत्र डिबगिंग और ट्रायल रन।
3) ग्राहक के कर्मियों के लिए क्षेत्र संचालन और रखरखाव पर प्रशिक्षण।
4) लंबी अवधि के आधार पर तकनीकी परामर्श सेवा प्रदान करें।
2. ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन स्थापना और डिबगिंग
जब मशीन साइट पर आती है, तो ग्राहक को इसे आपूर्तिकर्ता द्वारा प्रदान किए गए विनिर्देशों के अनुसार उपयुक्त स्थान पर स्थापित करना चाहिए;और फिर आपूर्तिकर्ता को अपने इंजीनियरों को साइट पर भेजना चाहिए, यदि आवश्यकता को मंजूरी दी जाती है, ताकि ग्राहक को ट्रायल रन और डिबगिंग के बारे में निर्देश दिया जा सके।ग्राहक को परीक्षण चलाने के लिए आवश्यक शर्तें प्रदान करनी चाहिए और परीक्षण चलाने के लिए सामग्री प्रदान करनी चाहिए, और आपूर्तिकर्ता की राय को ध्यान में रखते हुए परीक्षण के दौरान प्रसंस्करण शर्तों को तय करना चाहिए।
1) कीमत विक्रेता की साइट पर शिपमेंट से पहले मशीनरी की पूर्व-कमीशनिंग को कवर करती है।विक्रेता मशीनरी के प्रदर्शन का परीक्षण करने के लिए बाध्य है।
2) क्रेता आदेश को चालू करने के लिए उपयुक्त स्थान, उपकरण और जनशक्ति प्रदान करने के लिए बाध्य है।
3) इस कीमत में खरीदार के कारखाने में कमीशन और स्थापना शामिल नहीं है।
3. ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन मूल्य निर्धारण
1) ऊपर उल्लिखित कोटेशन कोटेशन जारी होने की तारीख से गिने जाने वाले 30 दिनों के भीतर वैध है।
2) मूल्य और मशीनरी कॉन्फ़िगरेशन को विक्रेता द्वारा अद्यतन और पुष्टि की जानी चाहिए, यदि कोटेशन वैधता अवधि से परे है।
3) उपर्युक्त उद्धरण पूर्व कार्यों पर आधारित है।समुद्री परिवहन और लकड़ी के केस पैकिंग को बाहर रखा गया है।
4) कीमत परीक्षण सामग्री की लागत को कवर नहीं करती है।परीक्षण सामग्री क्रेता द्वारा आपूर्ति की जाएगी।या विक्रेता क्रेता द्वारा अनुरोधित सामग्री को क्रेता की कीमत पर खरीदेगा।
5) कीमत में क्रेता की साइट पर कमीशनिंग की लागत शामिल नहीं है।
उत्पाद की गुणवत्ता बढ़ाने के लिए विक्रेता मशीन के विनिर्देश और डिजाइन को संशोधित करने का अधिकार सुरक्षित रखता है।
4. ट्यूब एक्सट्रूज़न मशीन / इलेक्ट्रिक पीवीसी पाइप बनाने की मशीन भुगतान की शर्तें
1) टी/टी और एल/सी (निरंतर, नजर में) दोनों स्वीकार्य हैं।
2) कुल अनुबंध मूल्य का 30% टी / टी द्वारा अग्रिम भुगतान किया जाना चाहिए, कुल मूल्य का 70% शेष विक्रेता के कारखाने में शिपिंग से पहले भुगतान किया जाना है, हम टी / टी और एल / सी 90 दिनों दोनों को स्वीकार करते हैं।
