| ब्रांड नाम: | SHENZHEN HYPET |
| मॉडल संख्या: | HYPVC-630 कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन |
| न्यूनतम आदेश मात्रा: | कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन 1 सेट |
| कीमत: | USD100000/set - USD160000/set |
| प्रसव का समय: | कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन 40-60 कार्य दिवस |
| भुगतान की शर्तें: | एल / सी, टी / टी |

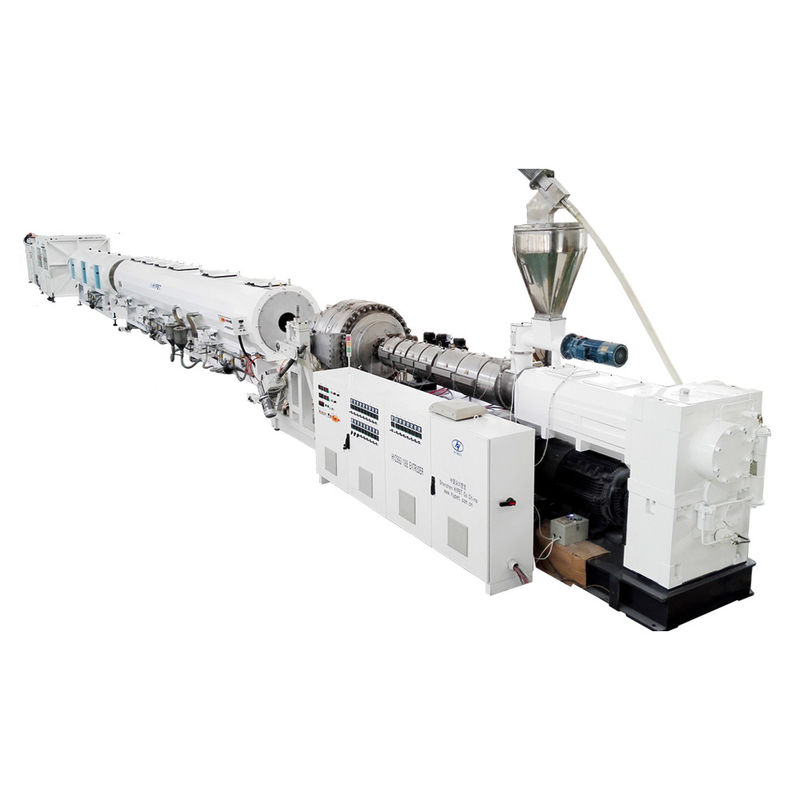

ZS95 एक्सट्रूडर के साथ कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन 630 मिमी
कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप बाहर निकालना मशीन पूरे उत्पादन लाइन संरचना:
ऑटो लोडर - एक्सट्रूडर HYZS95/198 - डाई हेड - वैक्यूम टैंक - स्प्रे कूलिंग टैंक - प्रिंटर - यूनिट को ढोना - कटर - स्टेकर
विकल्प के लिए सहायक मशीन:
बेलिंग मशीन;
उच्च गति मिक्सर;
कुचल डालने वाला;
पल्वराइज़र;
चिलर;
हवा कंप्रेसर।
कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन HYPET अद्वितीय फायदे अन्य आपूर्तिकर्ता के साथ समान सुविधाओं को छोड़कर।
| एस.एन. | पार्ट्स | कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप बाहर निकालना मशीन विवरण: |
| 1 | उच्च उत्पादन | सुनिश्चित करें कि आप अन्य आपूर्तिकर्ता की तुलना में उच्चतम उत्पादन करते हैं। |
| 2 |
इंटीग्रेटेड वर्टिकल टाइप गियरबॉक्स |
उच्च संचरण क्षमता |
| 3 | पेंच और बैरल | द्वि-धातु सामग्री आपको 24 घंटे सुनिश्चित करते हुए लंबे समय तक काम करने का जीवन सुनिश्चित करती है। |
| 4 | ऊर्जा की बचत हीटर | बैरल पर हीटर 15% तक ऊर्जा बचत प्रकार है |
| 5 | विद्युत तत्व और बॉक्स | वियोज्य में, विश्व प्रसिद्ध ब्रांड जैसे एबीबी, सीमेंस, श्नाइडर, डेल्टा के साथ, अच्छी तरह से व्यवस्थित। |
| 6 |
सीमेंस पीएलसी नियंत्रण प्रणाली |
बुद्धिमान और केंद्रीकृत नियंत्रण स्वचालित प्रीहीटिंग; निदान समारोह; दूरस्थ निगरानी; बुद्धिमान अलार्म सिस्टम; सूत्र प्रबंधन। |
| 7 | पाइप ब्राइटन डिवाइस | पाइप को चमकदार और चिकना बनाने के लिए |

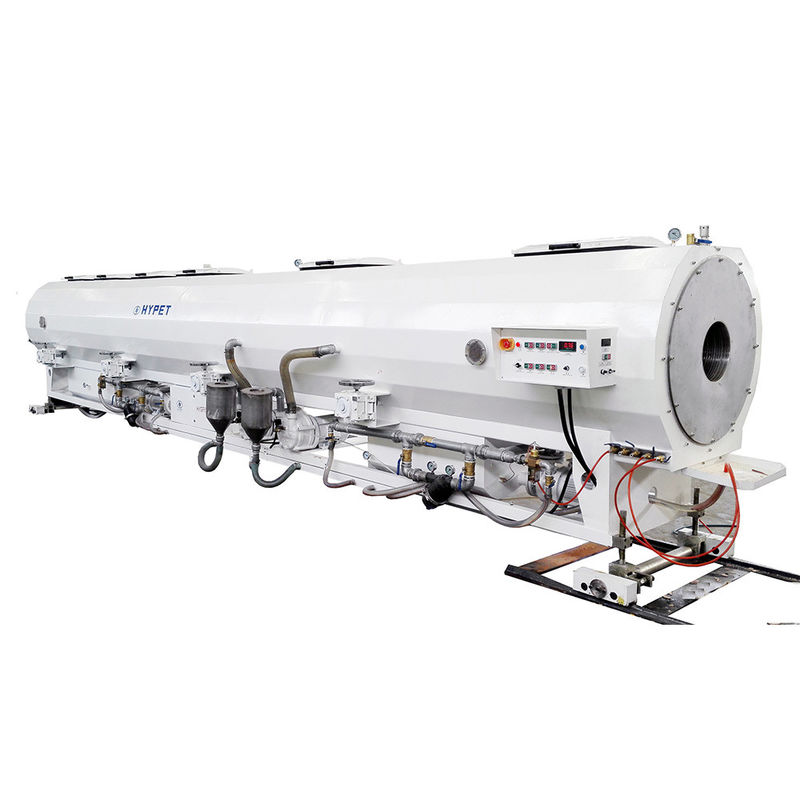

| 8 | वैक्यूम टैंक स्टेनलेस स्टील 304 | जल स्तर और तापमान स्वचालित रूप से नियंत्रित होता है |
| 9 | धूल रहित कटर | सामग्री को बचाने के लिए पाइप काटने के लिए नए उपकरण में। |
कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन कॉन्फ़िगरेशन सूची
नोट: यह तालिका संलग्न फाइल के रूप में है, जो पूरी लाइन पर विन्यास के चयन के लिए है
| एस.एन. | आइटम | कॉन्फ़िगरेशन चुनना | टिप्पणी |
| 1 | उत्पादन नियंत्रण प्रणाली | पीएलसी नियंत्रण प्रणाली | डिजिटल नियंत्रण प्रणाली |
| 2 | मुख्य नियंत्रण विद्युत कैबिनेट की शीतलन प्रणाली | फैन कूलिंग इलेक्ट्रिक कैबिनेट | |
| 3 | मुखयमोटर | प्रसिद्ध इन्वर्टर के साथ एसी मोटर | |
| 4 | दबाव संवेदक | HYPET व्यक्तिगत तापमान और दो भागों में दबाव नियंत्रण: | |
| 5 | कोर थर्मोरेग्यूलेशन नियंत्रण | आंतरिक बंद लूप गर्मी संतुलन प्रणाली। | |
| 6 | पेंच और बैरल प्रकार की सामग्री | दो भागों में द्वि-धातु के साथ नाइट्रो मिश्र धातु | |
| 7 |
ट्विन-स्क्रू फीडर |
सामग्री पुल से रोकें | |
| 8 | पाइप अंशशोधक आस्तीन | कॉपर अंशशोधक आस्तीन | |
| 9 | काटने वाला | नई तकनीक में धूल रहित प्रकार |
कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन उपयोग की स्थिति
1. पूरी लाइन की तकनीकी विशेषताएं
| एस.एन. | विनिर्देश | विवरण | टिप्पणी |
| 1 | उपयुक्त सामग्री | पीवीसी पाउडर | |
| 2 | पाइप व्यास रेंज | Ø315-Ø630mm | |
| 3 | उत्पादन की गति | 0.15 ~ 1.5 मीटर/मिनट | |
| 4 | मैक्स।उत्पादन | 1000 किग्रा / घंटा | |
| 5 | परीक्षण करें और स्वीकार करें | HYPET मानक सूत्र के आधार पर। | |
| 6 | केंद्र की ऊंचाई | 1,000 मिमी | |
| 7 | पूरी लाइन का आकार (एल एक्स डब्ल्यू एक्स एच) | 27,000 x 1,200 x 2,450 मिमी | |
| 8 | संचालन दिशा | दांये से बांये तक | |
| 9 | उपकरण का रंग | HYPET सफेद रंग | |
| 10 | पूरे उत्पादन का नियंत्रण | "कॉन्फ़िगरेशन सूची" देखें। | |
| ध्यान दें | प्रसंस्करण सामग्री और काम करने की स्थिति के अनुसार एक्सट्रूज़न क्षमता को बदला जाएगा | ||
2. कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन परिस्थितियों की स्थिति:
| एस.एन. | स्थिति | विनिर्देश | विवरण |
| 1 |
प्राकृतिक परिस्थिति की स्थिति |
कर्म स्थान | आंतरिक उपयोग |
| शक्ति का स्रोत | कोई खतरनाक क्षेत्र नहीं | ||
| नमी | 55%~85% कोई संक्षेपण नहीं | ||
| तापमान | 0 ~ 40 ℃ | ||
| 2 |
बिजली का स्रोत |
स्थापना क्षमता | 300kW |
| वास्तविक बिजली की खपत | 200kW | ||
| बिजली की आपूर्ति | 3पी+एन+पीई | ||
| वोल्टेज / आवृत्ति | 380V/50Hz, अन्य वैकल्पिक हो सकते हैं | ||
| 3 | ठंडा पानी | तापमान | ≤15 ℃ |
| पानी का दबाव | ≥0.3MPa | ||
| प्रवाह | ~15 वर्ग मीटर3/एच | ||
| 4 | वातानुकूलित | कंप्रेसर हवा का दबाव | 0.6MPa |
| प्रवाह | ~0.9 एम3/मिनट |
कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप बाहर निकालना मशीन
कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन संबंधित उत्पादन लाइन
|
नमूना
|
पेंच व्यास (मिमी)
|
पाइप रेंज (मिमी)
|
क्षमता (किलो / घंटा)
|
मुख्य मोटर शक्ति
|
कुल शक्ति
|
लाइन की लंबाई (एम)
|
|
यू-पीवीसी63
|
51/105
|
16-63
|
80-120
|
18.5
|
50
|
22
|
|
यू-पीवीसी160
|
65/132
|
75-160
|
200-250
|
37
|
100
|
22
|
|
यू-पीवीसी 250
|
65/132
|
110-250
|
200-250
|
37
|
120
|
30
|
|
यू-पीवीसी315
|
80/156
|
160-315
|
300-400
|
55
|
200
|
30
|
|
यू-पीवीसी450
|
80/156
|
200-450
|
300-400
|
55
|
220
|
36
|
|
यू-पीवीसी630
|
92/188
|
315-630
|
400-800
|
90
|
350
|
42
|
कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप बाहर निकालना मशीन नियम और शर्तें
1. कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप बाहर निकालना मशीन प्रशिक्षण और सेवाएं
1)क्षेत्र स्थापना का निर्देश
2) नियम के अनुसार खरीदार द्वारा आवश्यक होने पर उपकरण क्षेत्र डिबगिंग और ट्रायल रन।
3) ग्राहक के कर्मियों के लिए क्षेत्र संचालन और रखरखाव पर प्रशिक्षण।
4) लंबी अवधि के आधार पर तकनीकी परामर्श सेवा प्रदान करें।
2. कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन स्थापना और डिबगिंग
1) कीमत विक्रेता की साइट पर शिपमेंट से पहले मशीनरी की पूर्व-कमीशनिंग को कवर करती है।विक्रेता मशीनरी के प्रदर्शन का परीक्षण करने के लिए बाध्य है।
2) क्रेता आदेश को चालू करने के लिए उपयुक्त स्थान, उपकरण और जनशक्ति प्रदान करने के लिए बाध्य है।
3) इस कीमत में खरीदार के कारखाने में कमीशन और स्थापना शामिल नहीं है।
3. कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन
1) ऊपर उल्लिखित कोटेशन कोटेशन जारी होने की तारीख से गिने जाने वाले 30 दिनों के भीतर वैध है।
2) मूल्य और मशीनरी कॉन्फ़िगरेशन को विक्रेता द्वारा अद्यतन और पुष्टि की जानी चाहिए, यदि कोटेशन वैधता अवधि से परे है।
3) उपर्युक्त उद्धरण पूर्व कार्यों पर आधारित है।समुद्री परिवहन और लकड़ी के केस पैकिंग को बाहर रखा गया है।
4) कीमत परीक्षण सामग्री की लागत को कवर नहीं करती है।परीक्षण सामग्री क्रेता द्वारा आपूर्ति की जाएगी।या विक्रेता क्रेता द्वारा अनुरोधित सामग्री को क्रेता की कीमत पर खरीदेगा।
5) कीमत में क्रेता की साइट पर कमीशनिंग की लागत शामिल नहीं है।
6) विक्रेता उत्पाद की गुणवत्ता बढ़ाने के लिए मशीन के विनिर्देश और डिजाइन को संशोधित करने का अधिकार सुरक्षित रखता है।
4. कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन भुगतान की शर्तें
1) टी/टी और एल/सी (निरंतर, नजर में) दोनों स्वीकार्य हैं।
2) कुल अनुबंध मूल्य का 30% अग्रिम भुगतान किया जाना चाहिए, कुल मूल्य का 70% विक्रेता के कारखाने में शिपिंग से पहले भुगतान किया जाना है।
5. कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन डिलीवरी का समय
1) जब अनुबंध वैध हो जाता है, तो मशीन को भीतर वितरित किया जाना चाहिए 60अग्रिम भुगतान की प्राप्ति के बाद के दिनों में।और उपकरण आगमन के दो सप्ताह के भीतर डिबगिंग के बाद सामान्य संचालन में होगा।
2) उत्पादन के दौरान, बशर्ते कि खरीदार आदेश के विनिर्देश को संशोधित करने का अनुरोध करता है, खरीदार लिखित रूप में इस संशोधन के विक्रेता को सूचित करेगा।नोटिस प्राप्त होने पर, विक्रेता इस संशोधन की लागत क्रेता को उद्धृत करेगा और इस संशोधन के कारण किसी भी संभावित देरी के खरीदार को सूचित करेगा।
6. कठोर पीवीसी पाइप बनाने की मशीन / Upvc पाइप एक्सट्रूज़न मशीन गारंटी क्लॉज
1) गारंटी 1 वर्ष है (मानव कारक और पहने हुए भागों को छोड़कर)।
2) उचित कामकाजी परिस्थितियों में, खरीदार की साइट पर कमीशनिंग के पूरा होने की तारीख से 12 महीने, और बिल ऑफ लीडिंग के जारी होने की तारीख से 14 महीने के भीतर नवीनतम होना चाहिए।
